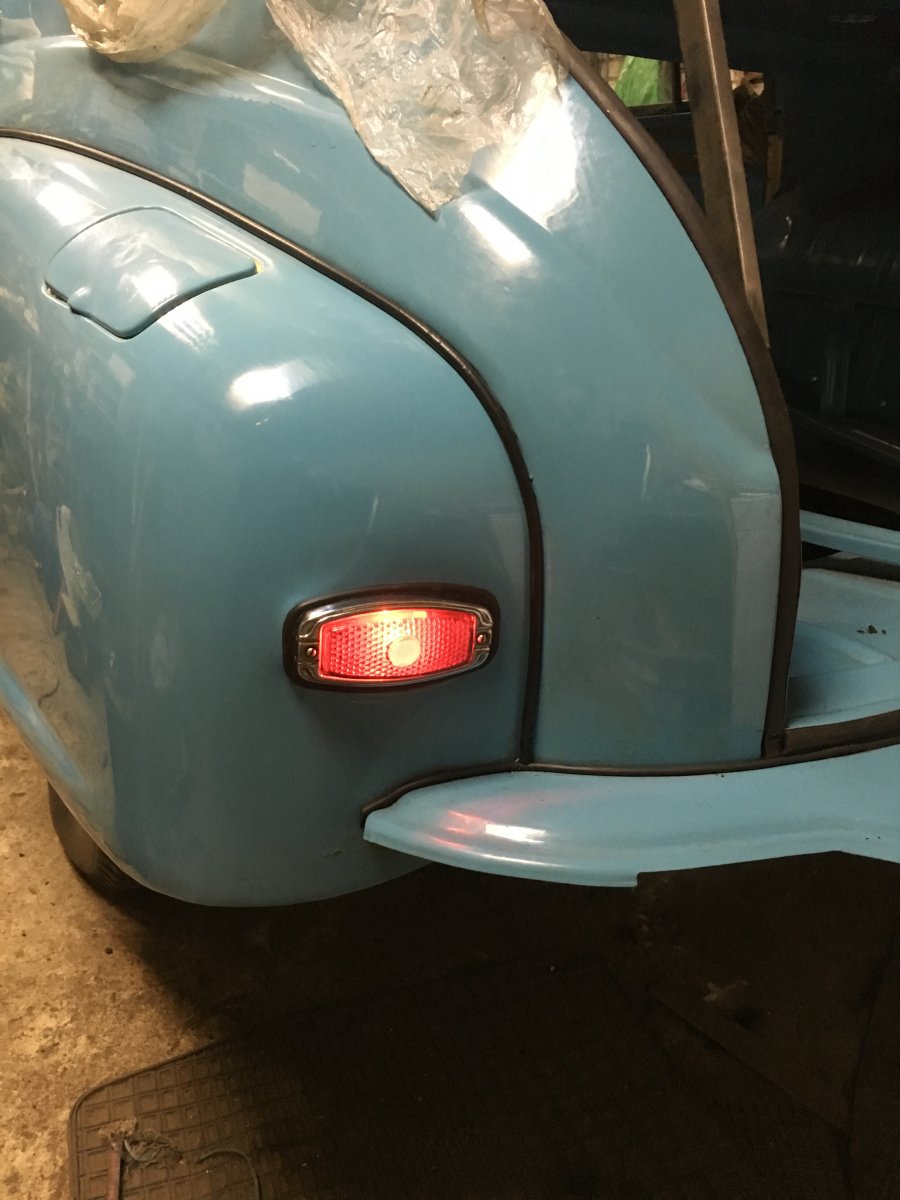

Ну мелочь вроде! Фонарик , лампочка , огонь . Но как душу греет !



[юрий-победа]

Ух ты,как здорово-ожила!



[БЕГИмот]

Огонь! Поздравляю!



[СЭМ]

Помогите! Не могу понять как правильно клеить уплотнитель резиновый на двери . Где-то тема была с разрезом и рисунком . Не нашёл



[Pika]

В-В наверное интересует?

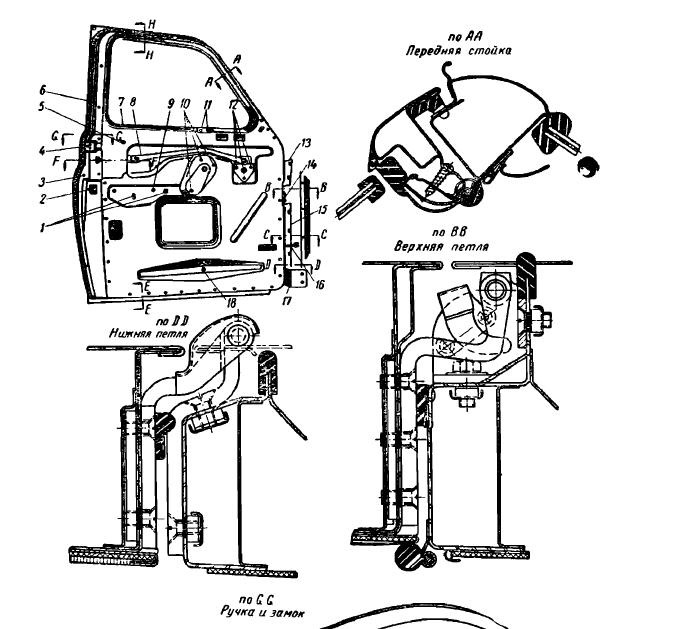

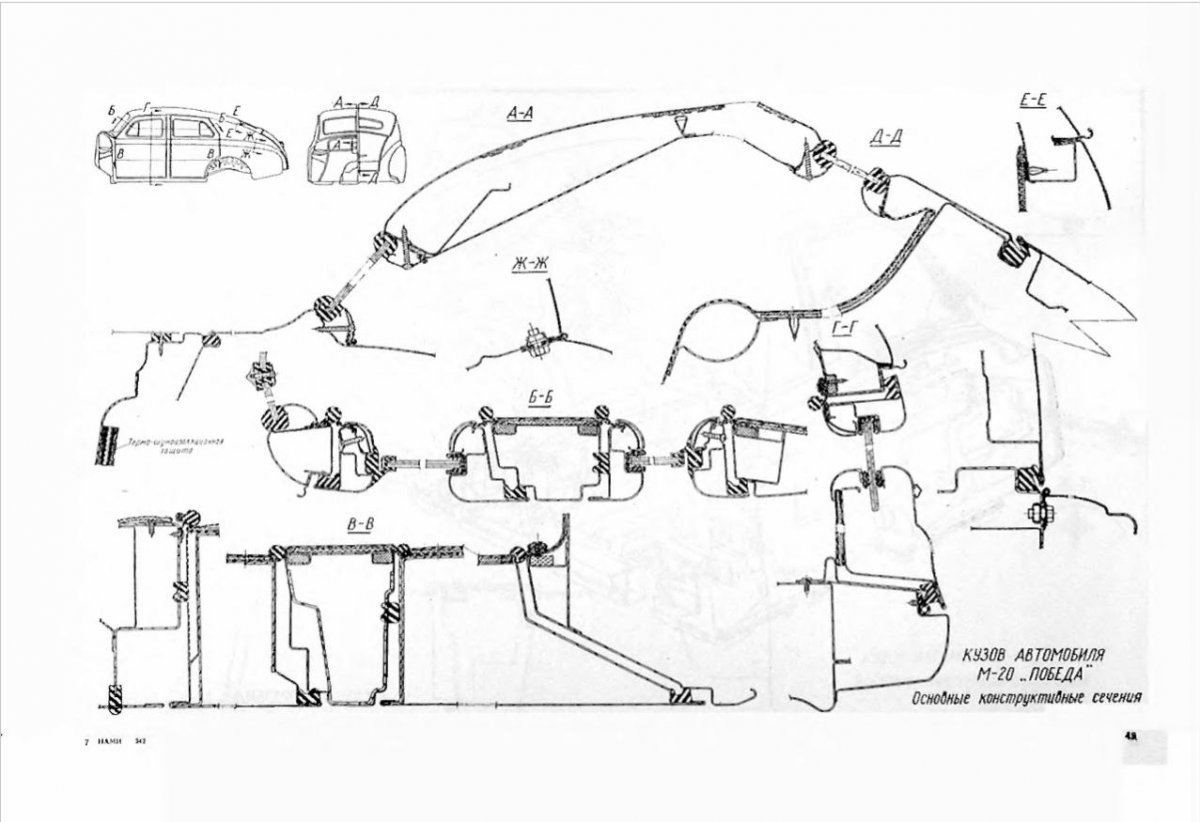

По позиции сечения резинки - высокая нога П к кузову, а малая к двери, на закате хорошо показано В-В.

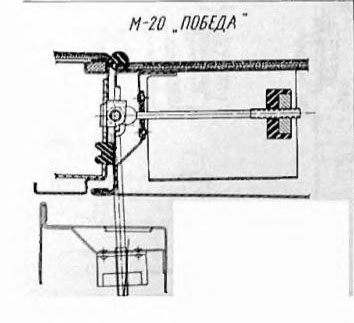

В раене отверстия ограничителя двери

Верхняя и нижняя петля передней двери



[СЭМ]

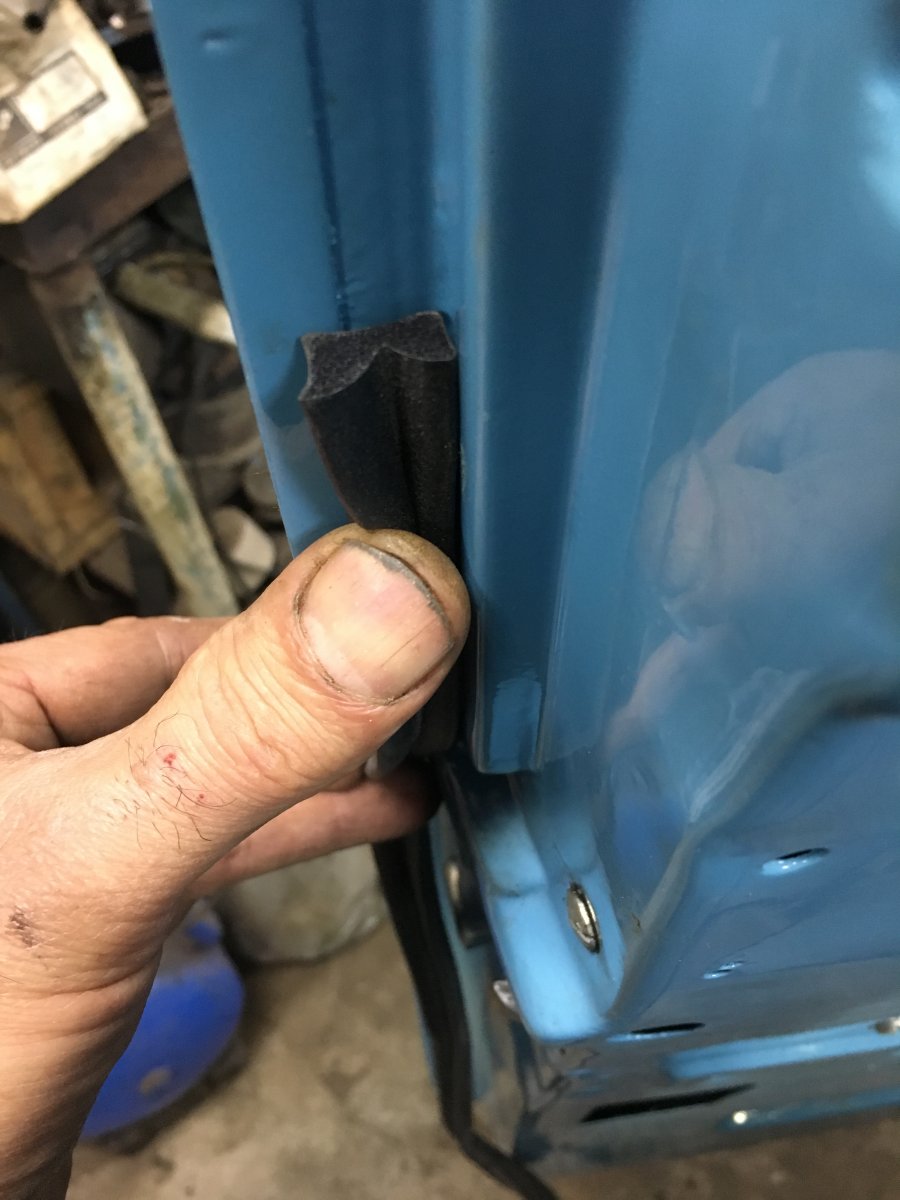

Говорила мне мама : учись сынок чтобы умным бать ! А я не слушался . Лентяй и двоечник был . Может поэтому не могу в этих чертежах разобраться . На фото я правильно приложил резинку уплотнитель в вредительской двери ? Так нужно клеить ?



[юрий-победа]

Приложил правильно!

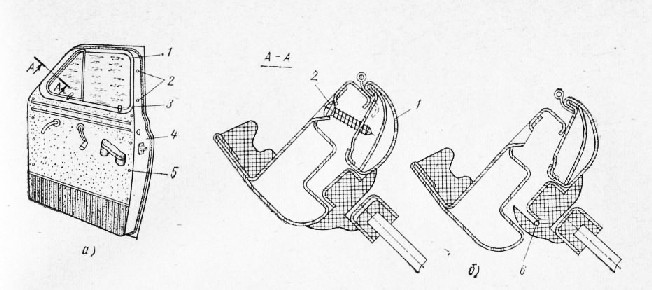

...что вышее не чертеж а эскиз(они без размеров и без проэкций в трех плоскостях,потому по простому рисунок)
==============

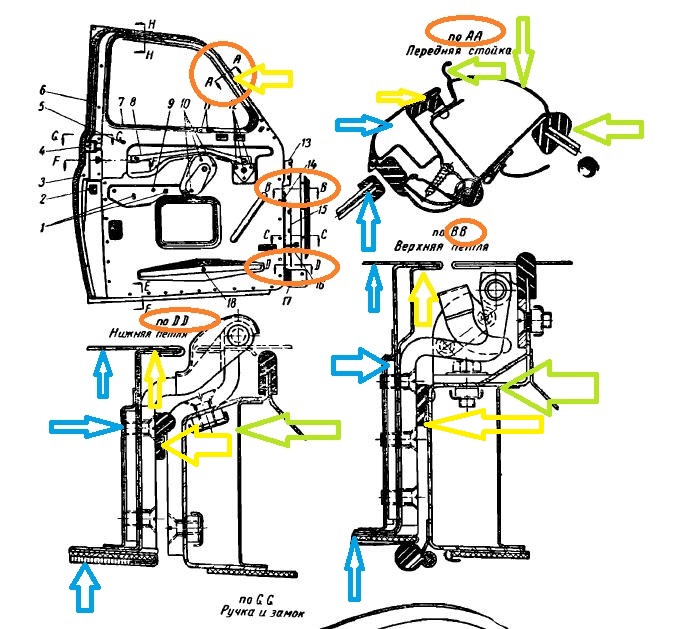

1.разрез А-А по рамке двери напротив форточки(красные кружочки)
2.Стрелки снизу вверх по часовой стрелке.
3.Синяя стрелка1-стекло форточки ,стрелка синяя 2 рамка двери,
стрелка желтая-уплотнительная(черная) резинка на кромке рамки
стрелка зелёная1-водосток на передней стойке лобового стекла
стрелка зелёная 2-передняя стойка
стрелка зелёная 3-лобовое стекло и его уплотнительная резинка
-------------------------------
по другим разрезам такой же порядок - по часовой
только уже нижняя часть двери и уплотнитель желтая стрелка1- НЕ клеится на наружную кромку,
желтая стрелка 2- клеится на дверь напротив петель от верхней вниз к нижней
--------------
на наружной кромке двери по разрезу А-А уплотнитель клеится чуточку нижее циферки 13 на эскизе,т.е до середины верхней петли



[СЭМ]

Спасибо Юрий. Познавательно . Только я предупреждал что двоечник. Ничего не понимаю . Т. Е. По всей длине рамки и по задней части двери где замок уплотнитель клеется как я приложил на фото . Спереди двери он прямо по петлям идёт? Где переход ? А снизу как ? Нет ли у кого фотографий чтобы я наглядно понял ?



[юрий-победа]

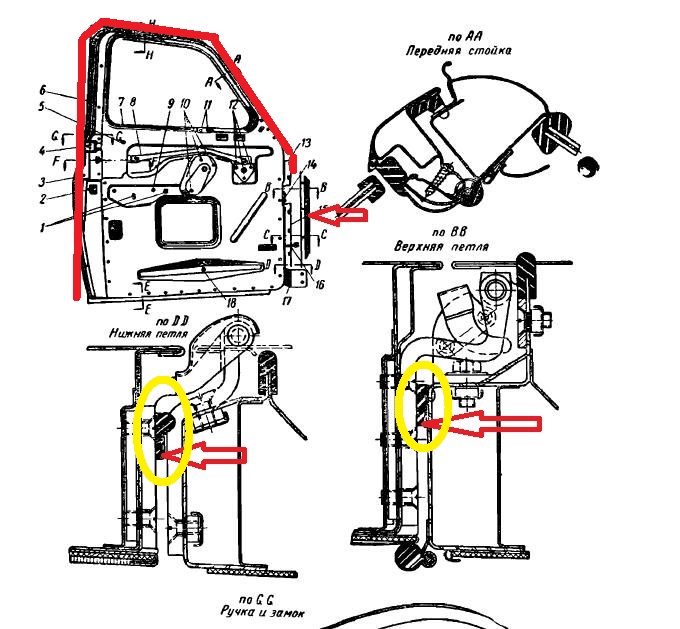

красная линия по наружной кромке двери-это та резинка которую ты приложил к своей двери, как линия идет так и клей ее.
низ двери не клеится,
под алюминиевую накладку порога подлаживается эта же резинка уплотнитель(тонкой частью) и прикручивается-это и есть уплотнение низа двери.
====
по торцу двери от верхней петли вниз к нижней клеится резинка выделил ее на эскизе она указана красной стрелкой(черная полоска)

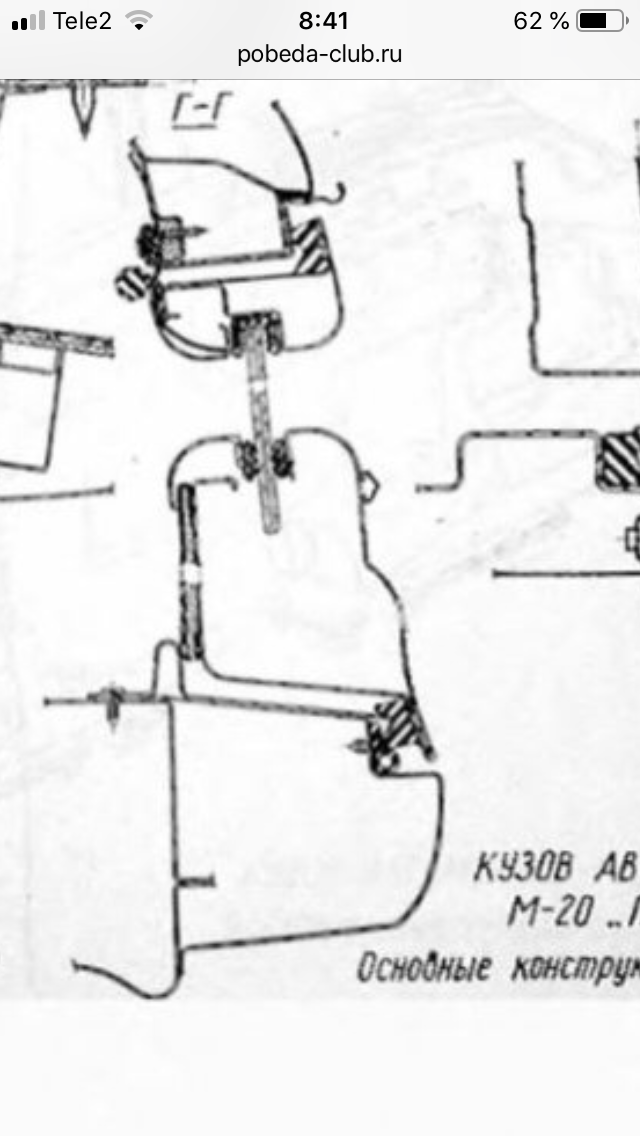

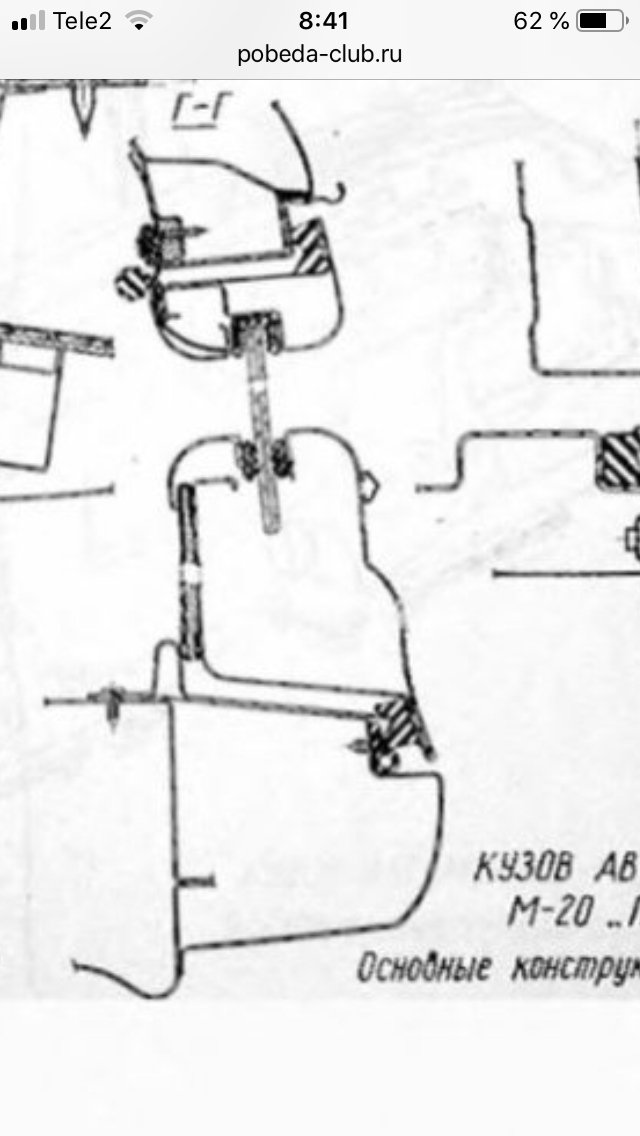

на рисунках нижее в желтых овалах она же, там видно как ее клеить на торец двери и прям по петлям.

--------------------



[Олд Джек]

а разве под порожек не своя резинка подложена? Там полое трубчатое сечение и уголок для зажима



[EvgenB]

а разве под порожек не своя резинка подложена? Там полое трубчатое сечение и уголок для зажима

Я и на дверь приклеил по всему контуру. Внизу выше сточных отверстий.по чертежу есть...
А на порожке, да, своя резинка



[СЭМ]

Ну всё! Разжевали бестолковому . Спасибо всем участникам! По задним дверям так же ?



[СЭМ]

Золотое правило придуманное мной! Если что-то не получается - займись чем то другим !



[СЭМ]

Ещё художества !



[СЭМ]

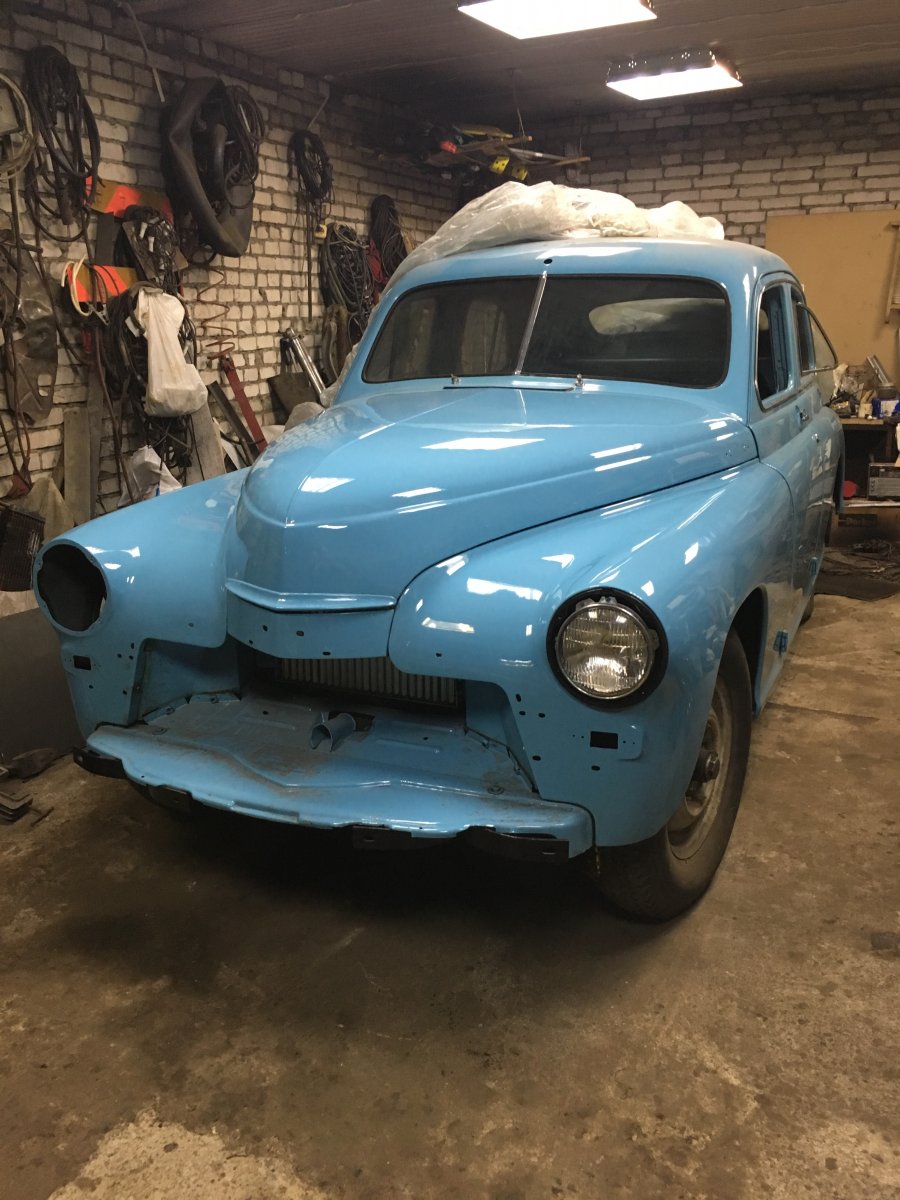

Всего 4 болта крепления капота а сколько эмоций . И фару воткнул для примерки .



[Олд Джек]

Да, с появлением оптики морда лица меняется)))



[СЭМ]

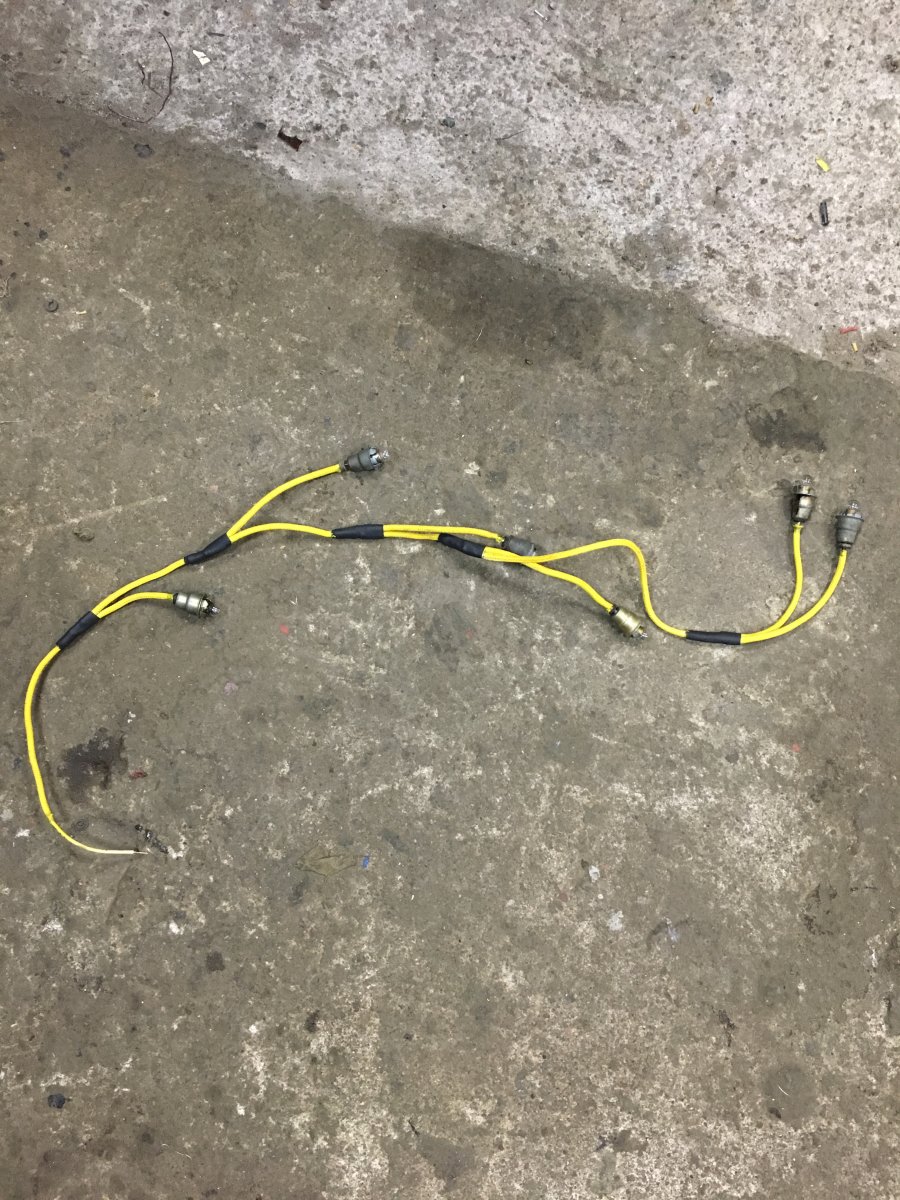

Был изготовлен жгутик подсветки приборов.



[алекса]

Красиво и аккуратно



[СЭМ]

Проводка установлена ! с помощью автоэлектрика правда . Все работает . Вроде спрашивал но не нашел ответа в своей теме : Глазок перегрева двигателя на торпеде какого цвета ? Зеленый или красный ?



[Димастый]

Зеленый
