Тяга соединения двигателя с рамой

[Jolly Roger]

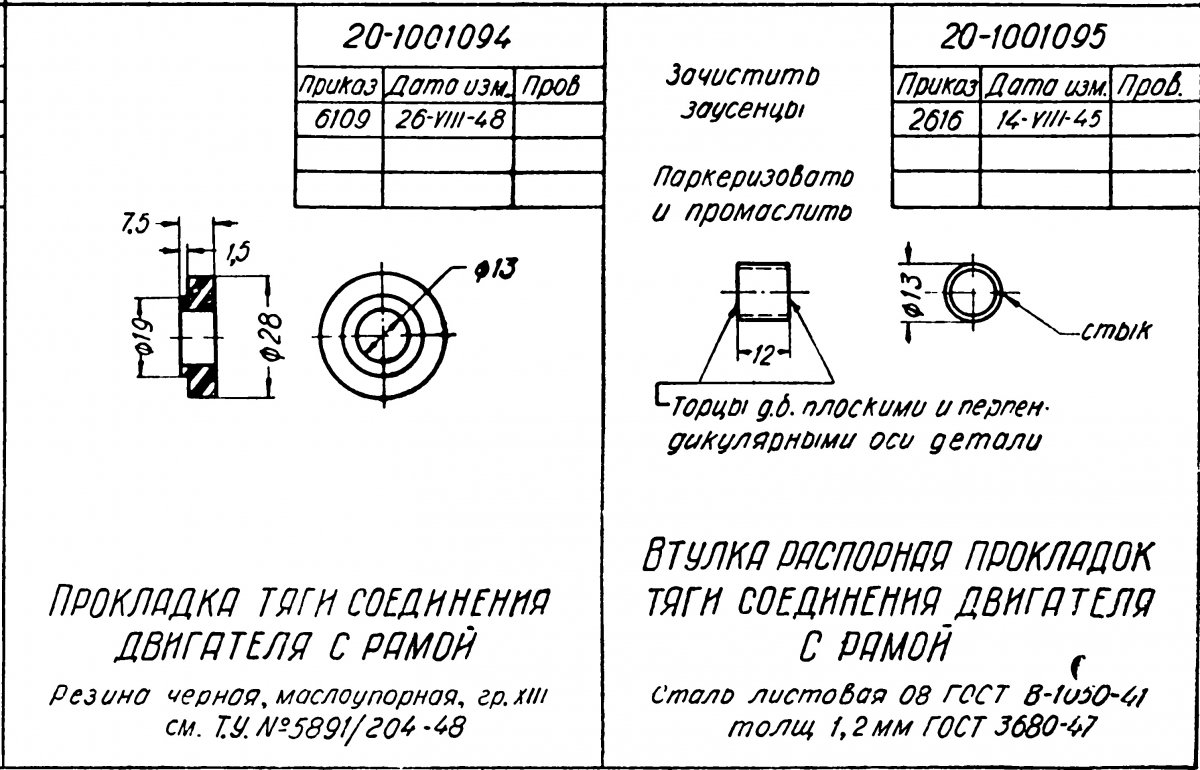

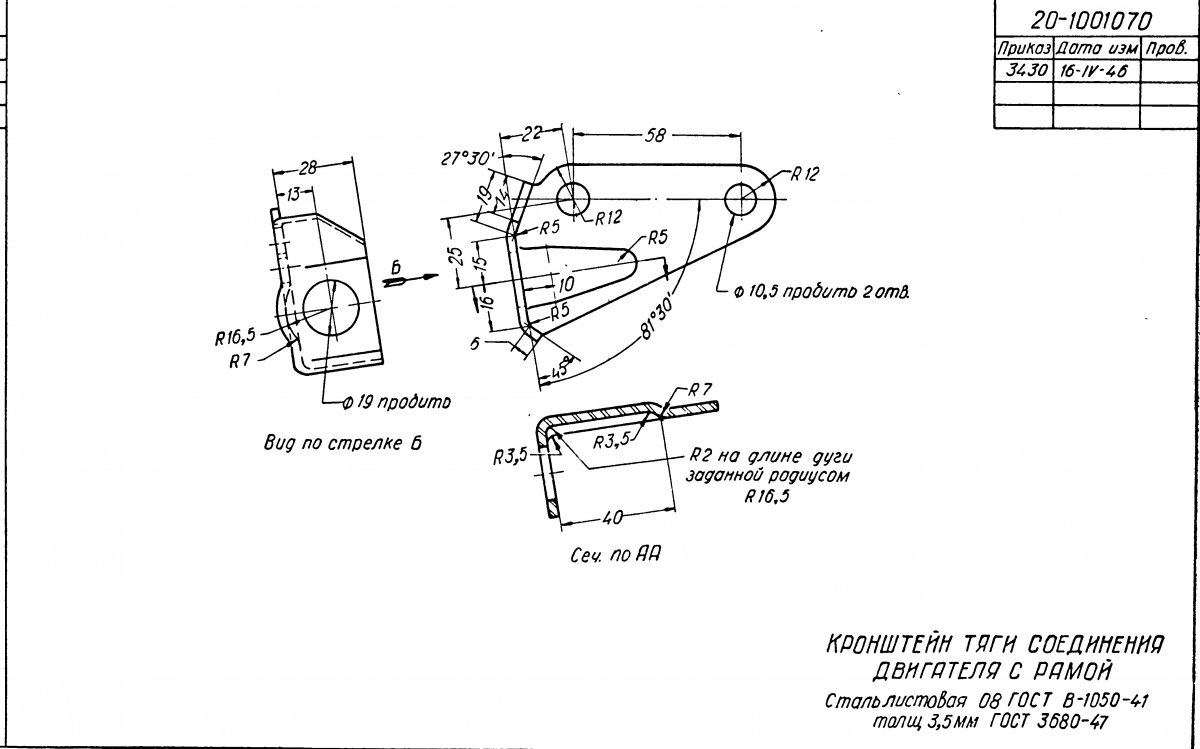

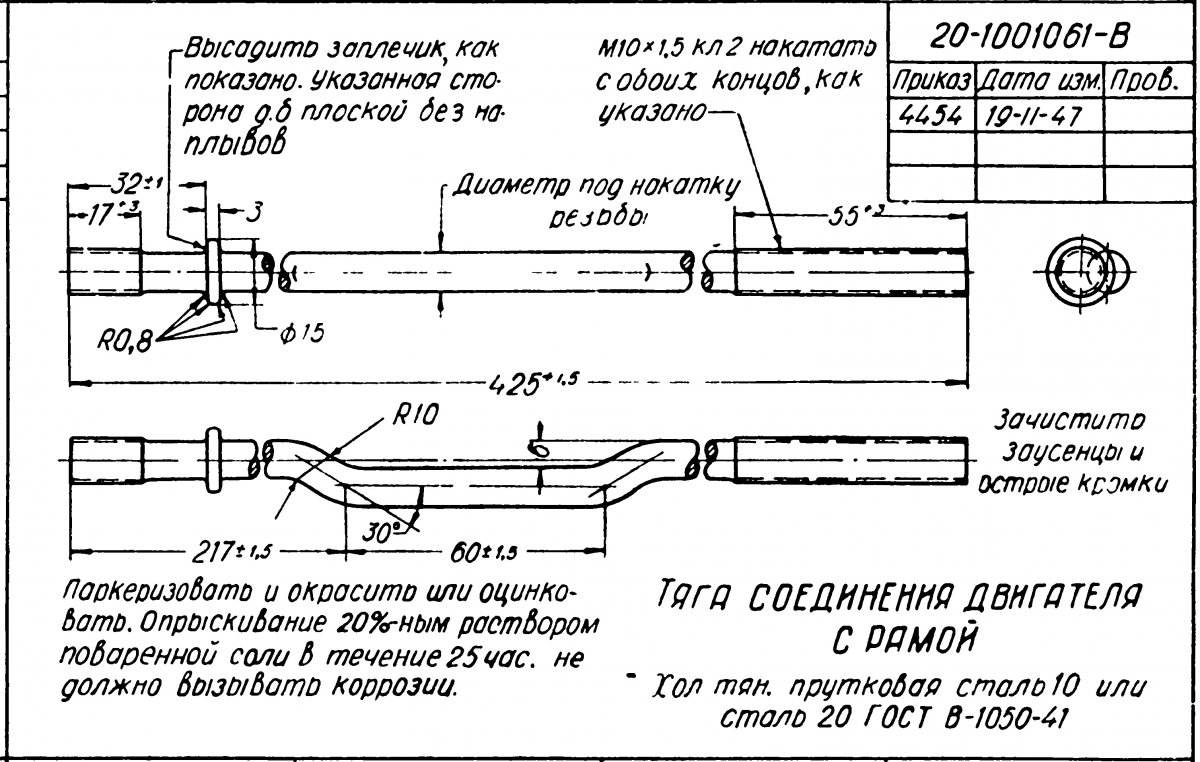

Раздобыл заводские чертежи, из атласа 52г. изд.



[Зубр]

))) вовремя )))



[Jolly Roger]

Прошу "Понять и Простить", я не специально, так получилось!



[Зубр]

Суть не изменилась ))))) размеры +- сопоставимы (причем совместные размеры ближе к жизни %))... так что ) бум делать )
у себя пока не сделал ... ((( когда что выйдет, обязательно фотоотчет!



[Зубр]

за чертеж спасибо!!!
старый стал ... не культурный (



[Серj]

Раздобыл заводские чертежи, из атласа 52г. изд.

Скажите, пожалуйста, что за атлас? Если я правильно понял, чертежи утверждались приказами по заводу и 45-го и 48-го годов?



[Зубр]

Это изменения в КД ... Постановка продукции идет отдельным ОДНИМ приказом)



[Jolly Roger]

Скажите, пожалуйста, что за атлас? Если я правильно понял, чертежи утверждались приказами по заводу и 45-го и 48-го годов?

"Атлас рабочих чертежей двигателей ГАЗ-51 и М-20"
Липгарт, Шнейдер.
1952г.



[Серj]

Спасибо! Найти бы подобную документацию по кузовным деталям!



[Jolly Roger]

Есть ссылка на "Атлас конструкций автомобильных кузовов", Машгиз, 61г., но там по Победе очень мало.



[Зубр]

Да, в этом атласе по кузову только сечения (
