Ремонт рулевого редуктора... Help!

[Jolly Roger]

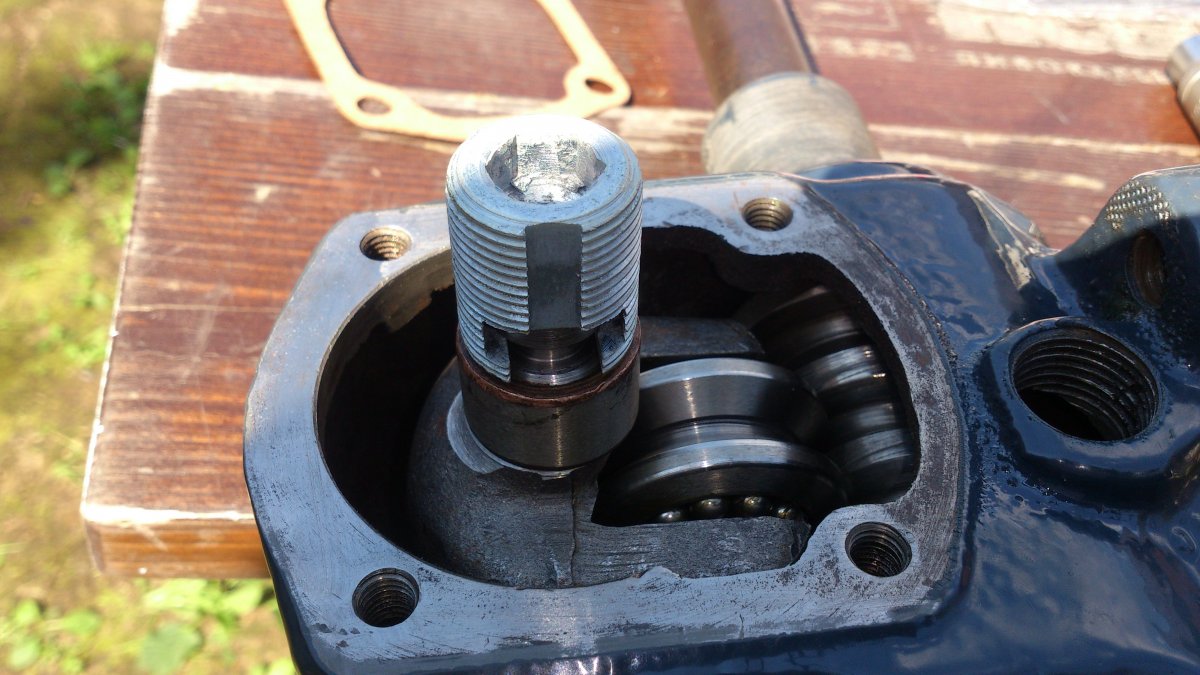

А без крышки как он стоит где червяк? Ровно по середине или тоже выше? Подшипник в крышке как у меня на фото или торчит?

Ну вот, фото малоинформативно, но видно, что стоит высоко.



[Зубр]

так подшипник в крышке должен быть ... в крышке под него подформовка.... и всеравно не хватает 7 мм???



[Зубр]

Может подшипник нужно в крышку прессовать и тогда он выше ролика получится...



[Jolly Roger]

Может подшипник нужно в крышку прессовать и тогда он выше ролика получится...

Подшипник в крышке менял, запрессовал до упора.



[Зубр]

предлагаю замерять глубину корпуса и длину отливки под ролик...
я так понимаю отливка с роликом должна упереться в низ корпуса
м.б. просто она на место не садится



[Зубр]

а подшипник целиком в крышку заходит?? .. или выступает?? .. м.б. он чуть толще предыдущего ??



[салгир]

я так понимаю отливка с роликом должна упереться в низ корпуса

Неправильно. Ролик висит над червяком, касаясь его.



[Зубр]

ролик понятно что за червяк цепляется)... подшипник сверху...
вся болдавешка с роликом не должна продольно перемещаться...
вот где упирается и нужно выяснить ... или возле подшипника в крышке или в корпус



[АНДРЕЙ 111]

А на сколько вал торчит с низу из корпуса?



[Зубр]

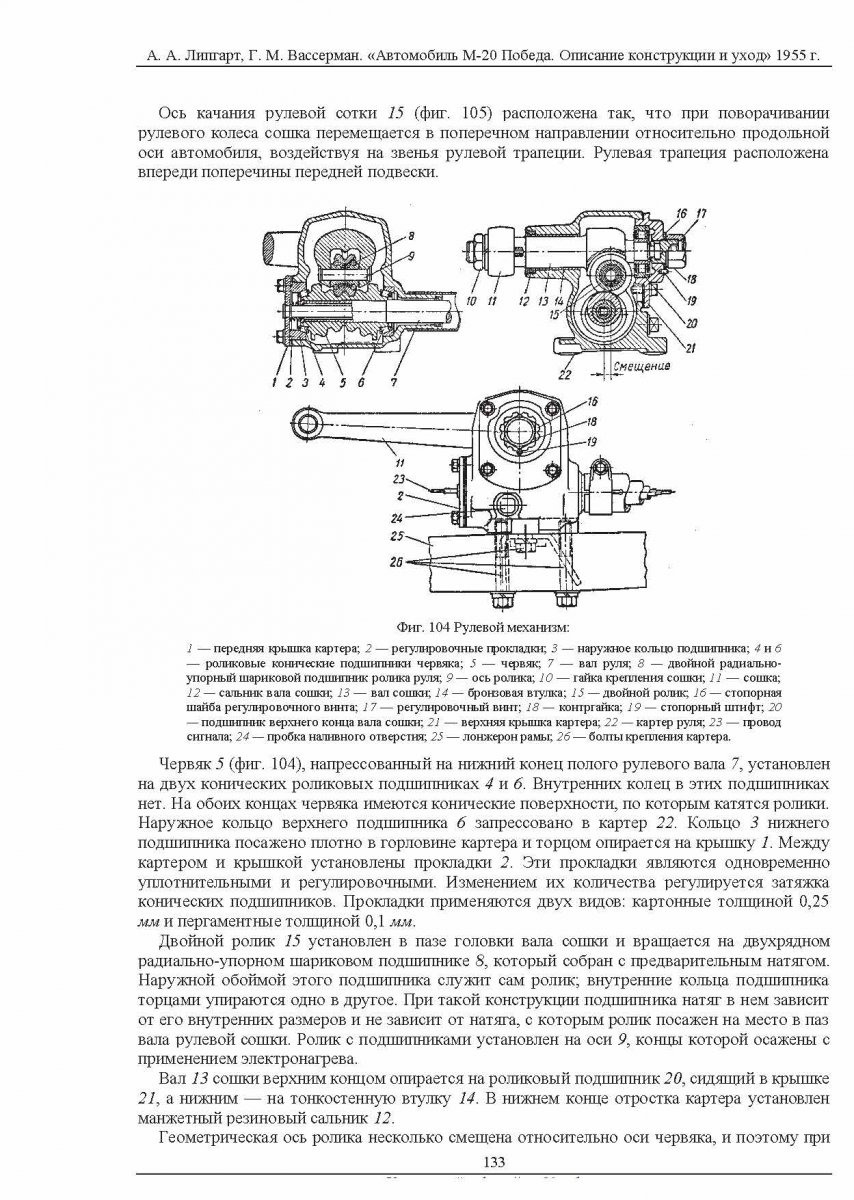

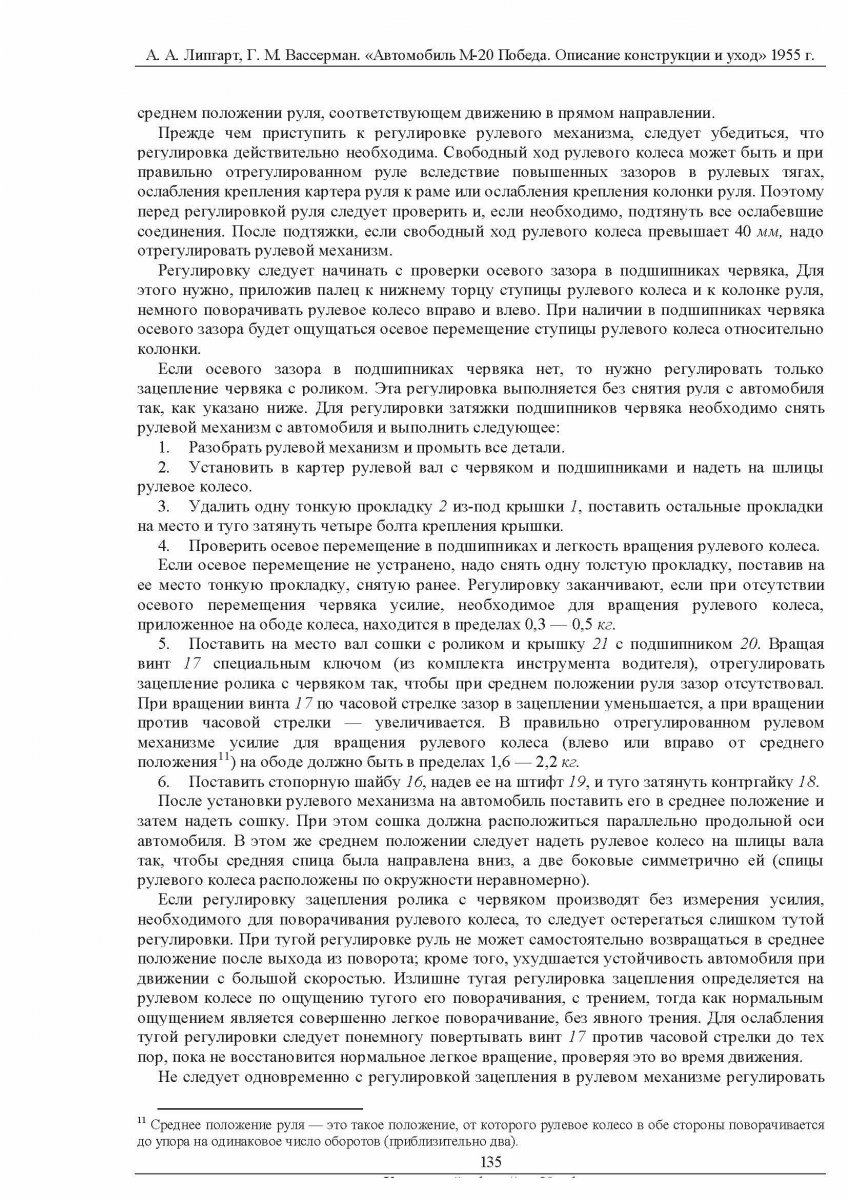

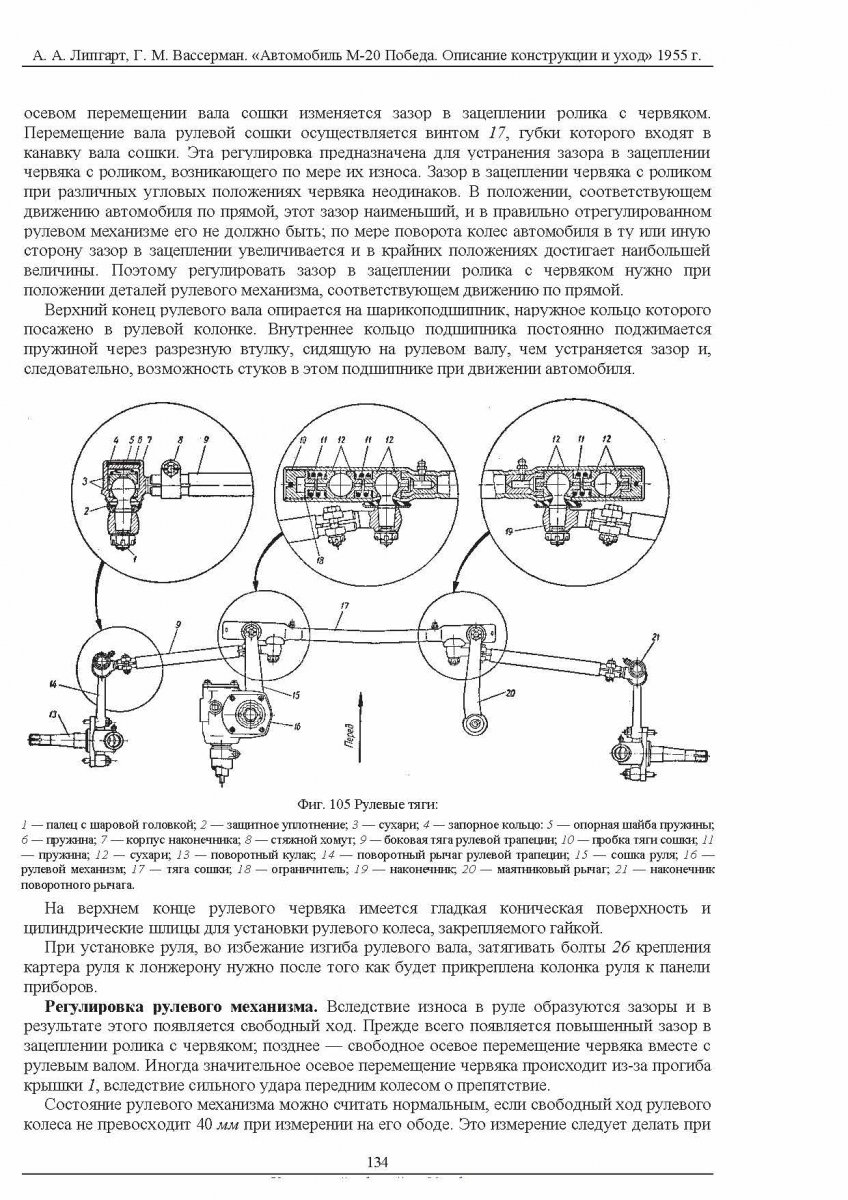

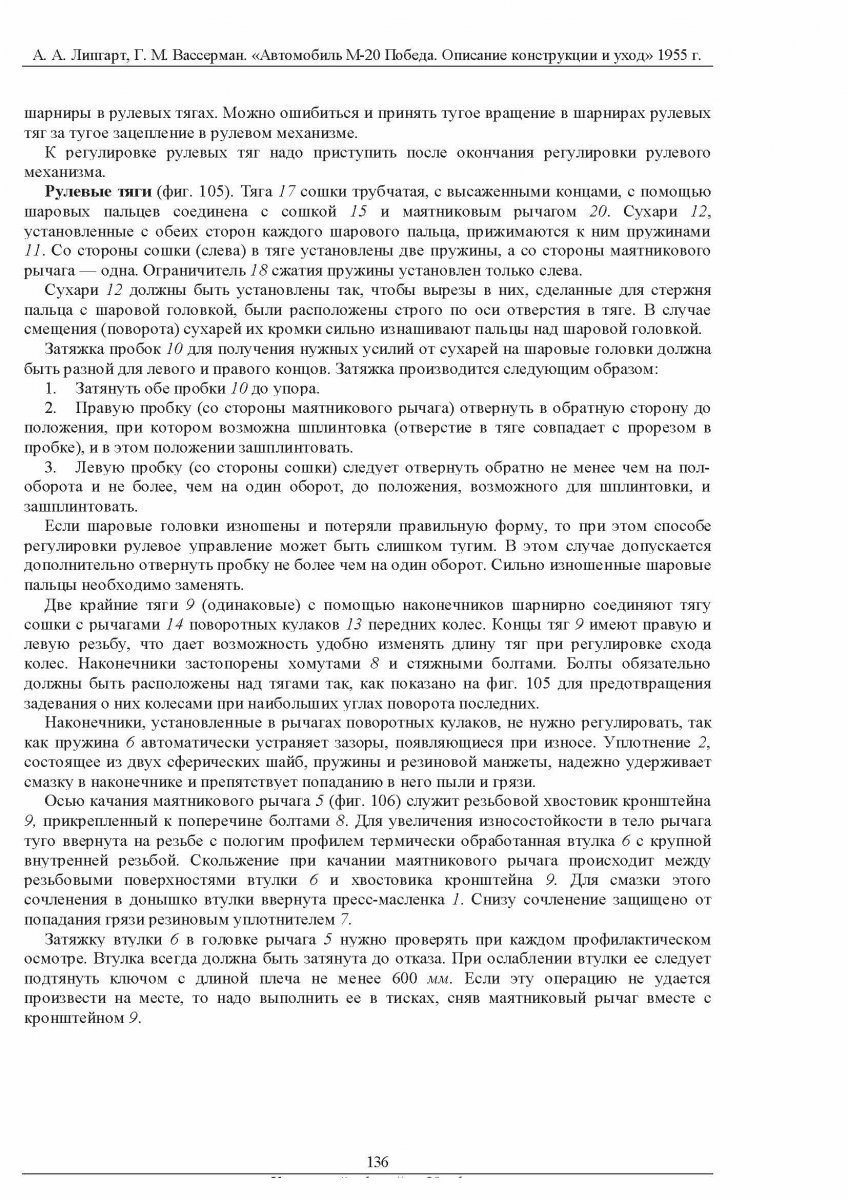

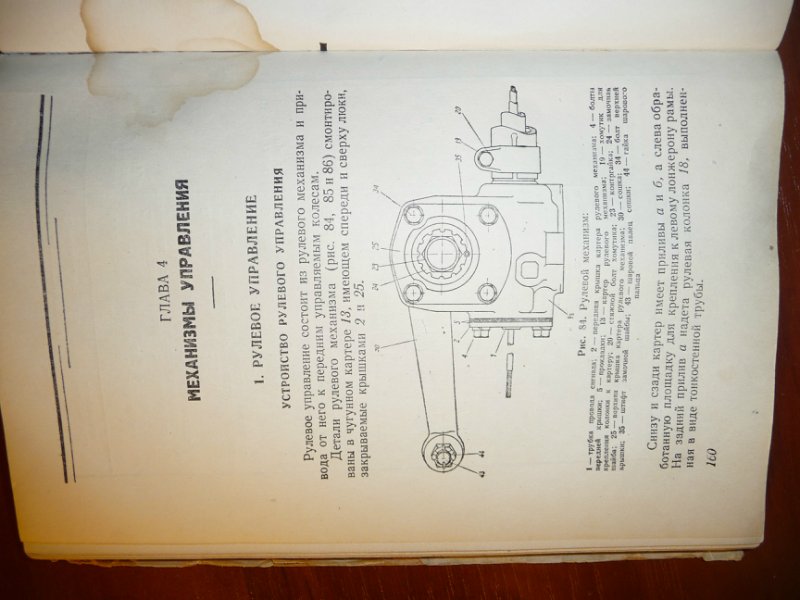

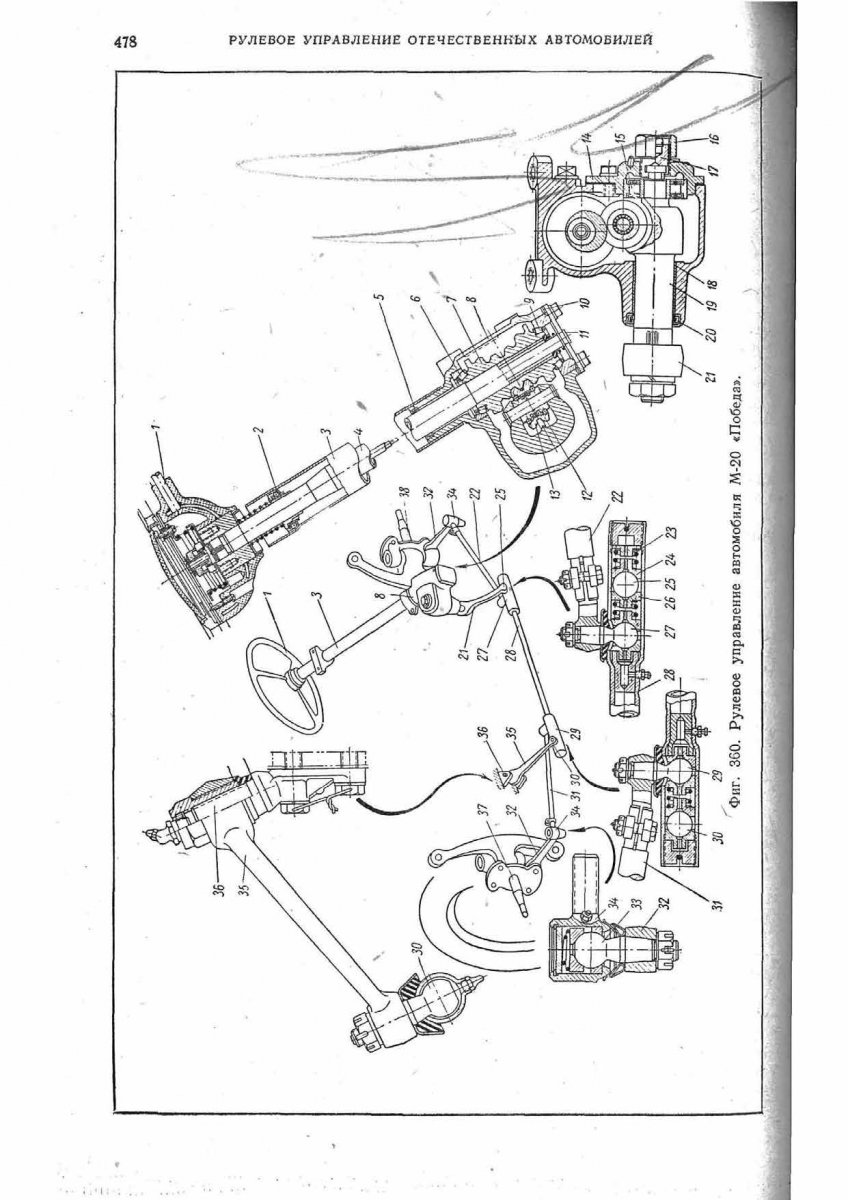

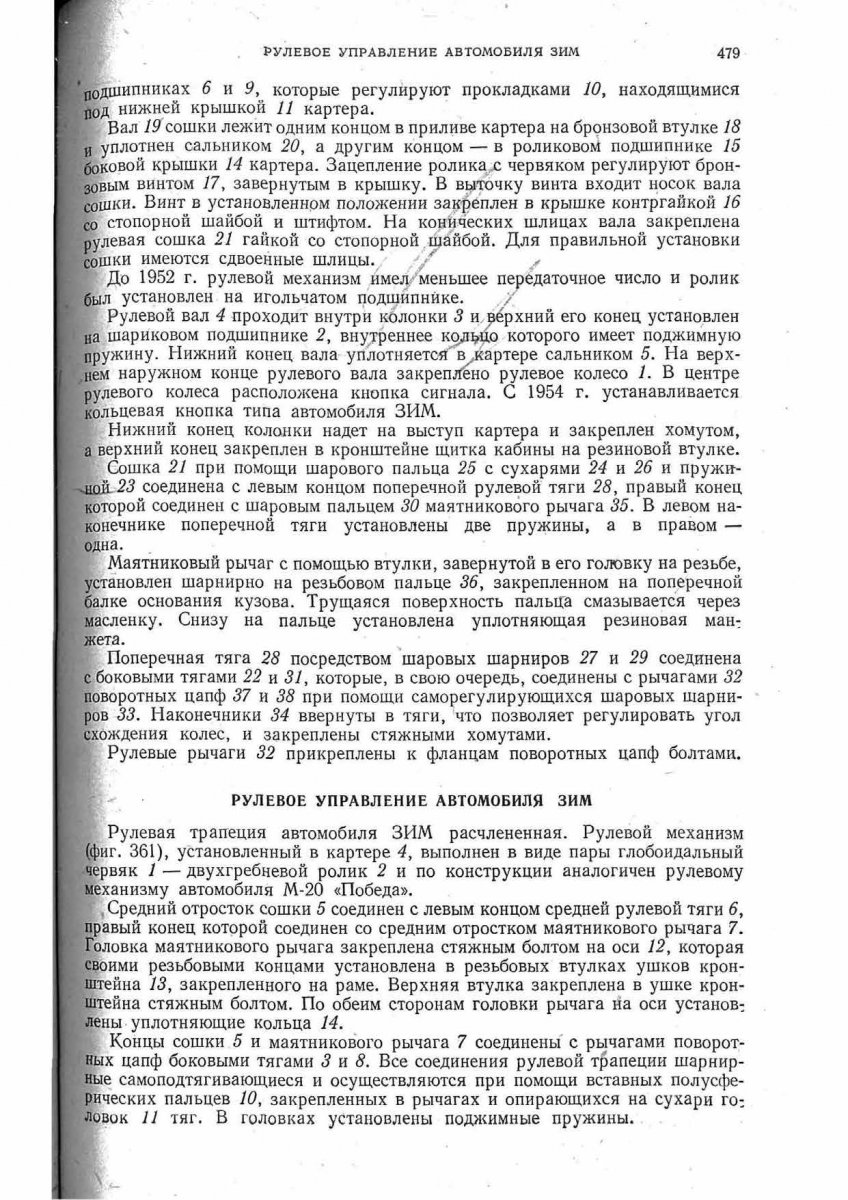

я думаю у вас есть эта книга, но все же...



[Зубр]

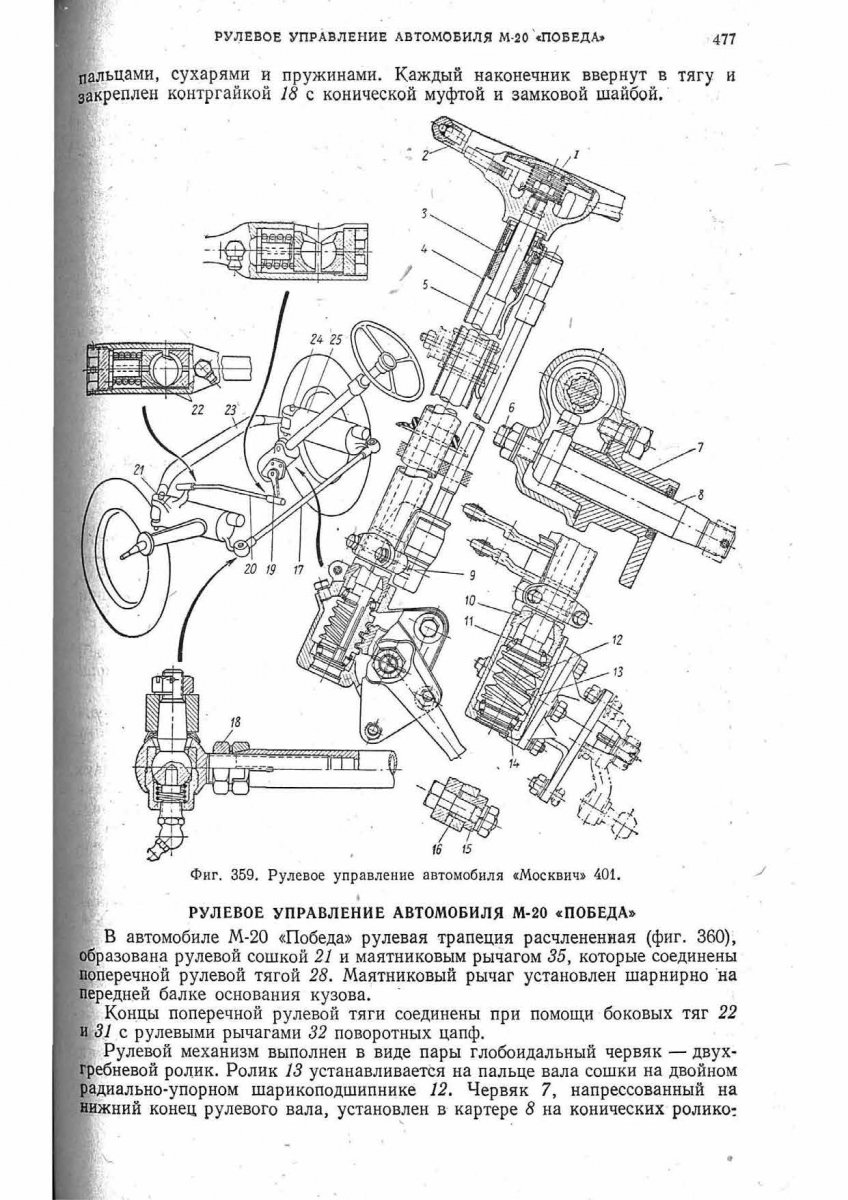

Вот ещё одна книга.



[Jolly Roger]

А на сколько вал торчит с низу из корпуса?

Он, до конца не садится, шлицы сошки заходят в сальник, течь обеспечена. В виду большого ролика получается слишком большое смещение в паре червяк-ролик.
Тут без вариантов, либо червяк стоит другой, либо корпус какой то не такой.



[АНДРЕЙ 111]

А в крайних положениях вал садится ?



[Andrey1992]

Есть у кого каталог 50-го года? Посмотрите номер корпуса рулевого механизма. Обычный картер имеет номер 20-3401010-Б. Буква Б указыват на его невзаимозаменяемость с предудущей деталью. Скорее всего на ранних машинах был свой картер, пото с началом выпуска ГАЗ-12 картер сделали унифицированным. Сейчас смотрел книжку за 49 год там как раз упоминается ролик на игольчатом подшипнике. Если надо могу страницы отфотографировать.
По делу-купите б\у редуктор обычный, который шел вплоть до 21 Волги и на его базе собирайте себе. На этот запчасти вряд ли найдете.



[Зубр]

у меня есть 3 шт. если завтра буду на даче, то посмотрю, моя то ранняя, а донор более поздний ...

Сейчас смотрел книжку за 49 год там как раз упоминается ролик на игольчатом подшипнике. Если надо могу страницы отфотографировать.

если не трудно



[Jolly Roger]

В каталоге 50г., сл. обозначения:

20-3401010-Б Картер рулевого управления в сборе.
20-3401060-А1 Вал сошки в сборе.
М-3574 Ролик вала сошки.
20-3401035 Вал рулевой с червяком в сборе.
20-3401038-Б Червяк.

Есть отличия с более поздним каталогом?



[Jolly Roger]

Еще интересный момент, в каталоге 50г. ролик вала сошки сидит на двух игольчатых подшипниках с распорным кольцом посередине и набором шайб для устранения люфтов.



[Jolly Roger]

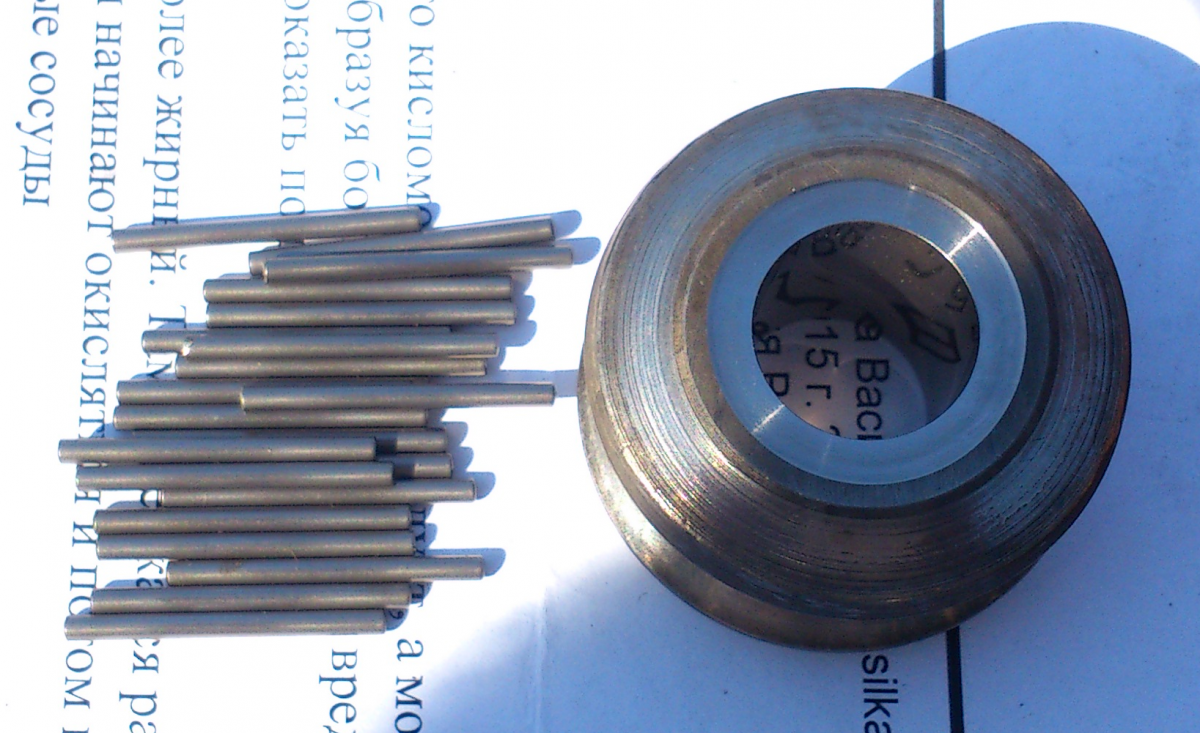

Мой ролик сидел на упрощенном варианте подшипника, по краям было просто две шайбы а иголки были во всю длину.



[Andrey1992]

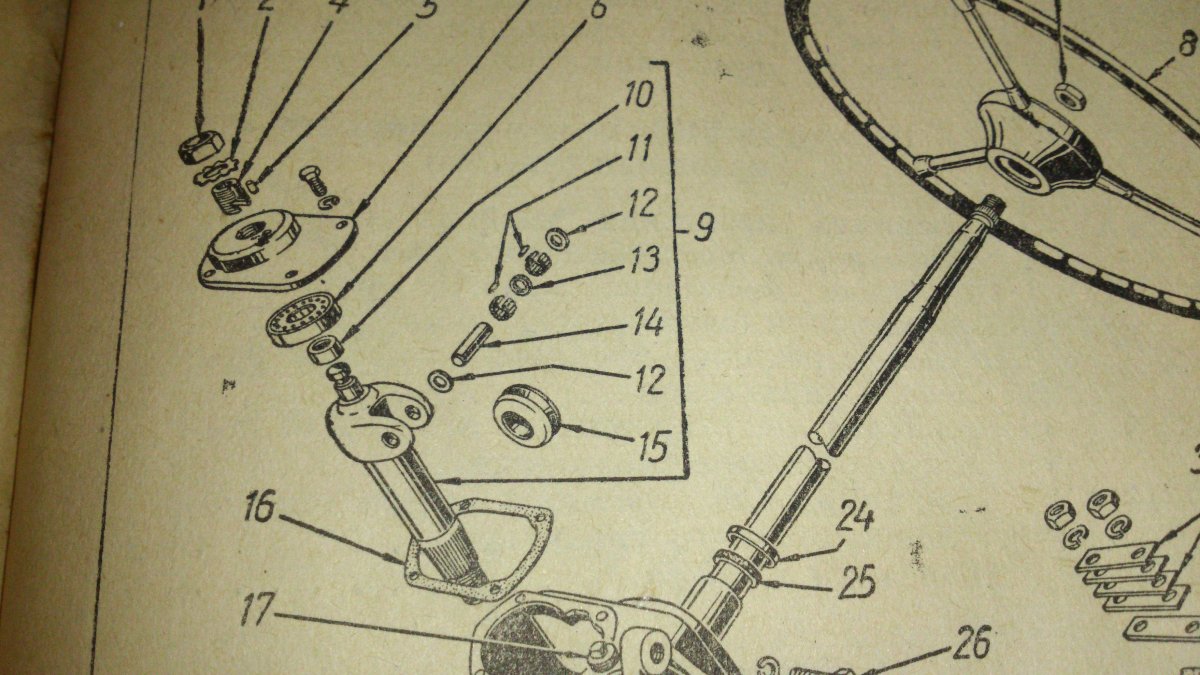

Вот фото, нормально что-то не вставляется:



[Andrey1992]

В каталоге 50г., сл. обозначения:

20-3401010-Б Картер рулевого управления в сборе.
20-3401060-А1 Вал сошки в сборе.
М-3574 Ролик вала сошки.
20-3401035 Вал рулевой с червяком в сборе.
20-3401038-Б Червяк.

Есть отличия с более поздним каталогом?

В каталоге 55 года

Картер 20-3401010-Б
Вал сошки 20-3401060-В
Ролик 12-3401062-Б
Вал рулевой с червяком 12-3401035
Червяк 12-3401038
