инжинерная мысль не дремлит... или просто я в шоке )))

[Mankus]

В связи с переборкой рулевой трапеции решил заодно посмотреть что с маятниковым рычагом, не надо ли та сменить втулку или ещё чего сделать... Снял его отчистил от грязи и вот ту то на чались неожиданности...

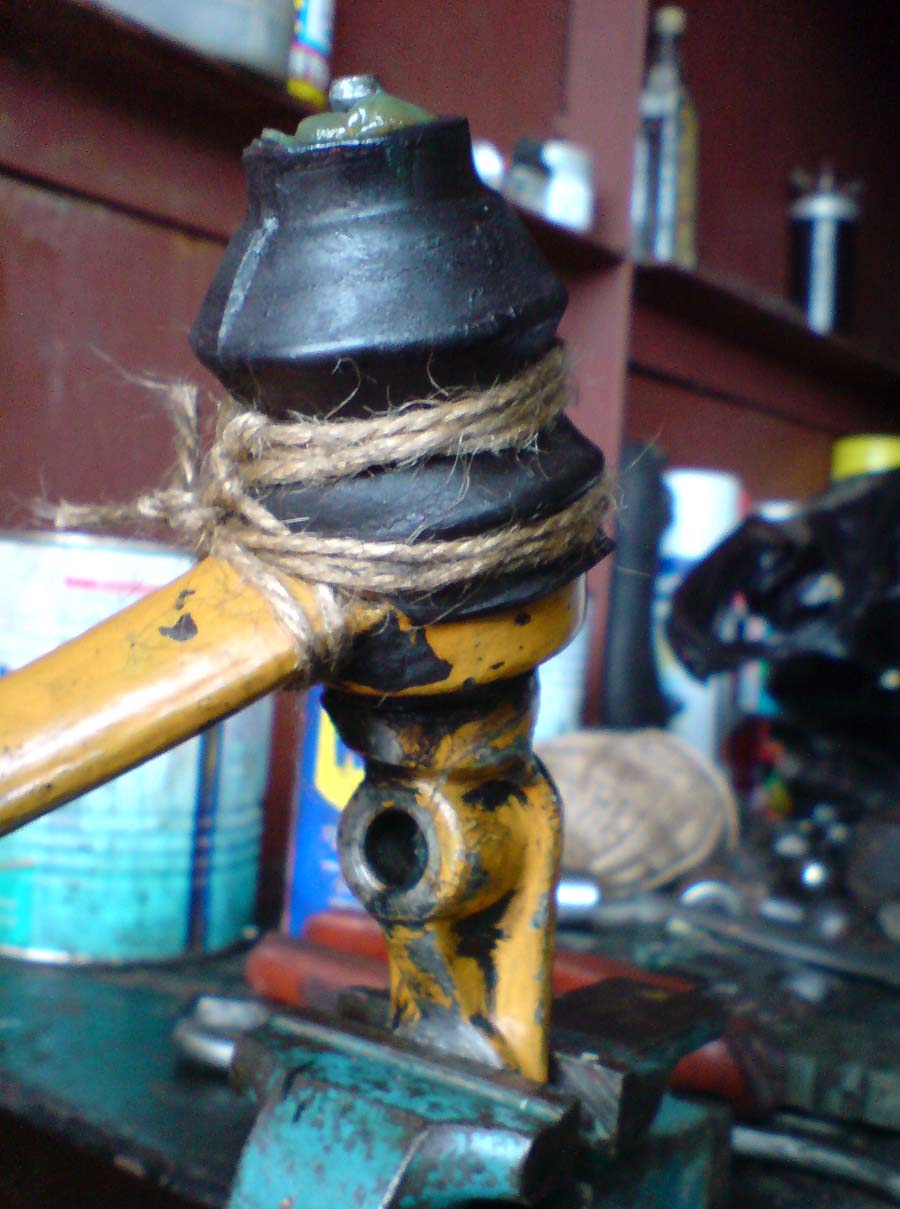

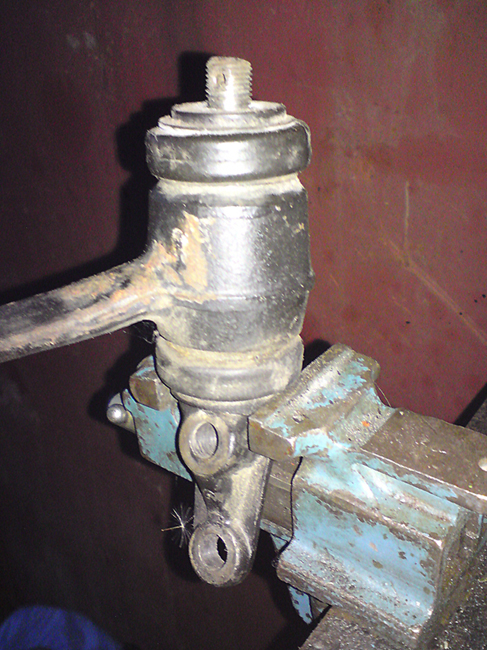

Сперва оказалось что он укутан в какой то резиновый чехол и обвязан верёвкой (на фотоэто не до разборке а после сборке по образцу первоначального варианта ):


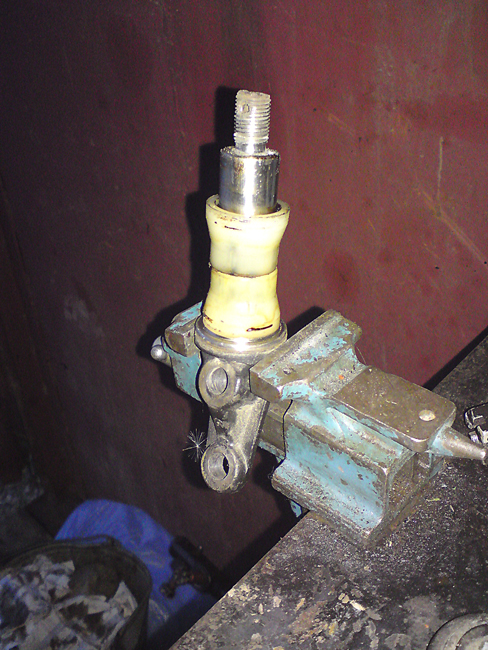

Сняв резиновый гофр обноружилось следующие:

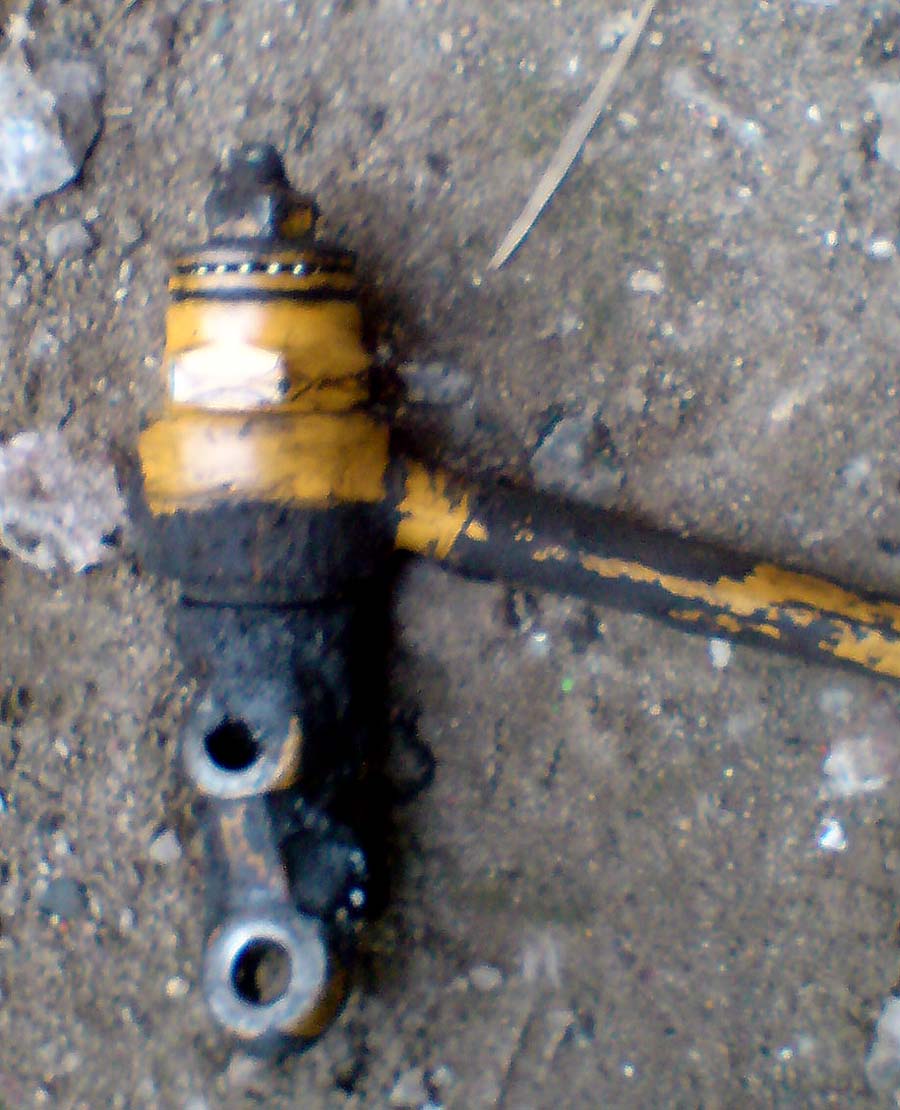

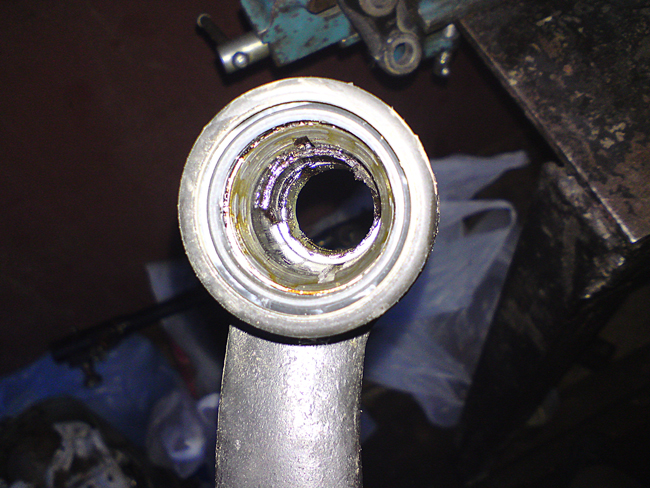

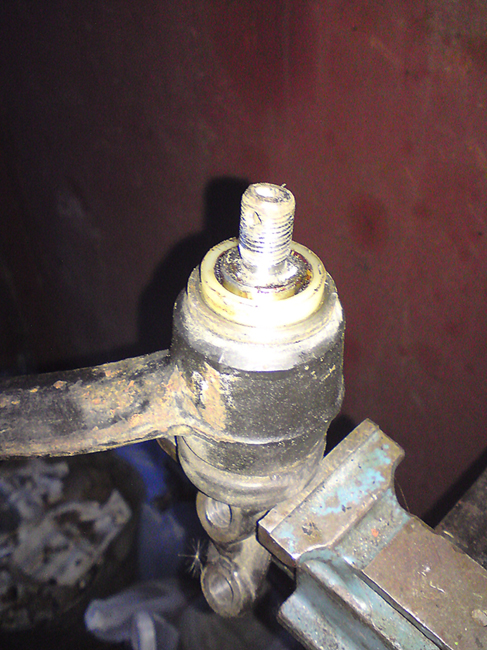

подшпник... откуда он там... странно... думал это просто резьбовую втулку подпёрли таким подшипником, ан нет, рычаг свободно вращается вокруг своей оси любой количество раз без перемешени я вдоль оси!

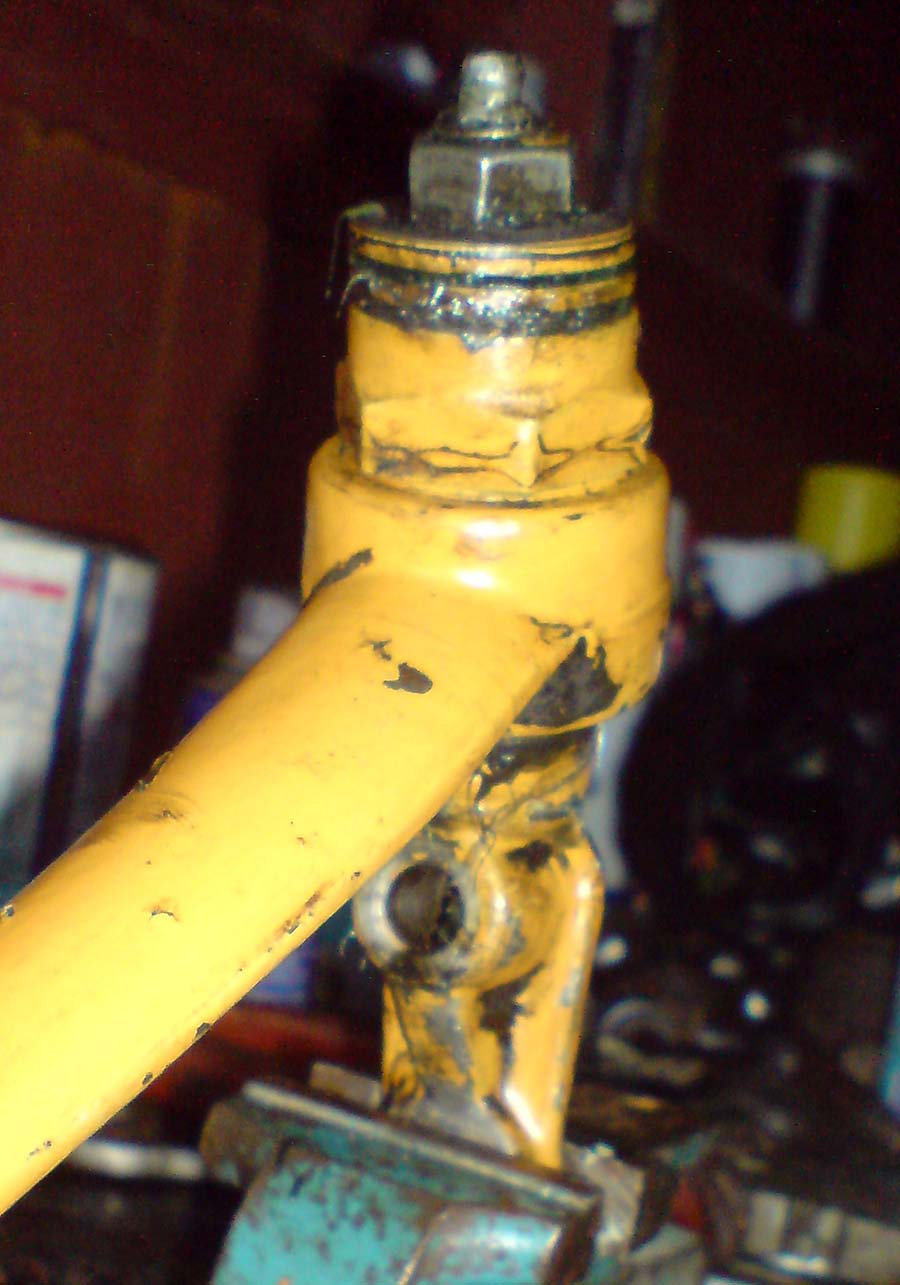

Регурировка натяжения подшипников конструкции осужествляется гайкой, гайка контрится затягиванием маслёнки


Почесав репу. я просто немного подтянул подшипник, законтрил, собрал всё как было и процприцевал, набив кожух смазкой... Вращается с небольшим натягом но давольно легко, без всякого осевого и радиального зазора....
Я такрое впервый раз вижу, поэтому немного в интеллектуальном ступоре... а главное "Зачем это всё?" )))



[Pobedovod26]

ИМХО колхоз с этим потшипником. У меня два рычага лежат, один на резьбе, второй - на пластмассовых втулках. На авто - на резьбе.



[Mankus]

ИМХО колхоз с этим потшипником. У меня два рычага лежат, один на резьбе, второй - на пластмассовых втулках. На авто - на резьбе.

Колхоз, и чё? рабоет ведь и вполне надёжно и по сути получается не хуже чем на резбе и то и лучше, к тому же там не один подшипник а как я понял 3, видно только один.



[vottaktak]

Установка подшипника в маятниковый рычаг Победы - известное усовершенствование. Вот, к примеру, информационный листок, где оно описано подробно - http://gaz20.spb.ru/img/download/idler_ ... ration.pdf



[Mankus]

Установка подшипника в маятниковый рычаг Победы - известное усовершенствование. Вот, к примеру, информационный листок, где оно описано подробно - http://gaz20.spb.ru/img/download/idler_ ... ration.pdf

Но это не тоже самое



[Штурман]

Мне попадался маятник от 21 Волги,в котором стояло 2 радиально упорных подшипника..Вот это действительно вечный вариант. Думаю,что и Победкин так переделать можно.....



[vottaktak]

Еще мне рассказывали, что растачивают изнутри резьбовую втулку и запрессовывают туда игольчатый подшипник.



[Mankus]

А ещё если изловчится то можно проточить немного ось и втулку по резьбе и пустить по резьбе церкулирующие шарики )))))



[Mankus]

Вот, сегодня разбирал рулевою трапецию от Варшавы, а там такое чудо - маятникеовый рычаг на второпластовых втулках )))
Ну как вообще такое можно придумать! ну я понимаю резбовые втулки не долговечные, но перейти на пластиковые втулки это жесть...



[Олд Джек]

это не жесть, а пластик. А как же миллионы машин с лодочкой ездят? Просто если фторопласт правильный, то при грамотной подтяжке соединения все будет ОК, просто время берет свое...



[Штурман]

У жигулей-классики тоже на пластмассовых втулках конструкция.... и ничего,ездит....



[Mankus]

Да это понятно всё, но верхний вариант, с подшибником, вызывает больше доверия :roll:



[АНДРЕЙ 111]

Да это понятно всё, но верхний вариант, с подшибником, вызывает больше доверия :roll:

к стате на классике пришли к выводу что подшипники на маятнике лучше..и многие ставят уже не на втулках, а на подшипниках чтоб на время забыть об разбитых втулках.



[Mankus]

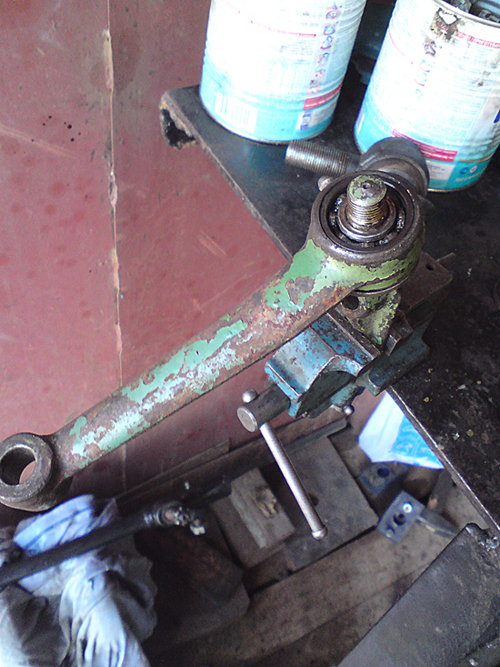

Ну вот и ещё одна модель маятникового рычага

Собственно его и поставлю на авто

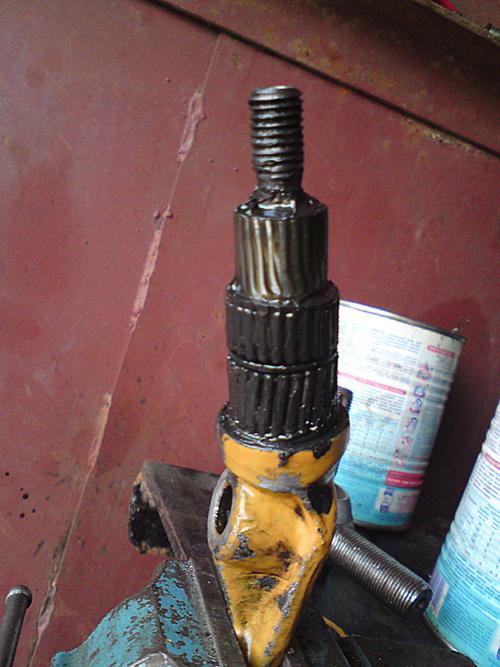

Это вот кстати к первым постам, при разборке обнаружил игольчатые ролики... много рликов!



[oldbmw]

маятникеовый рычаг на второпластовых втулках )))
Ну как вообще такое можно придумать!

Аналогичная конструкция на москвичах, РАФе.
