Уважаемые знатоки по Эмке, прошу присоединится к опознании первичного вала. Фото коробки передач Эмки.
Насколько я помню, у эмки синхронов нет. Там муфта легкого включения. Потроха в кпп-м20 или аналоги.


ash-oldgaz

Пользователь
10 лет на форуме
Регистрация
30.12.2009
Сообщения
5 585
Оценка реакций
1 389
Возраст
48
Город
Москва
Сайт
vk.com
Насколько я помню, у эмки синхронов нет. Там муфта легкого включения. Потроха в кпп-м20 или аналоги.
Валы на всех коробках соосны, то есть как пошли на М-1 (а может ещё и на ГАЗ-А?), так и до 21-ой дошли межцентровые расстояния на валах. Первичный вал на М-1 короче, токарь может обрезать более поздний вал - длинны шлицевой части хватает. Промежуточный вал отличается количеством зубьев на первой шестерне, которая входит в зацепление с первичным валом: 28 и 29, не помню на чём сколько... Муфта второй -третьей передачи вроде одинаковая на М-1 и на ранней "Победе", а вот остальные шестерни отличаются. На крышках КПП разные вилки, под свои шестерни. Ну и шестерня заднего хода вроде бы не менялась с М-1 до 21-ой.

  • Спасибо
Реакции: gazovod и СЭМ

gazovod

Пользователь
Регистрация
01.06.2024
Сообщения
25
Оценка реакций
117
Возраст
36
Город
Тульская обл
Валы на всех коробках соосны, то есть как пошли на М-1 (а может ещё и на ГАЗ-А?), так и до 21-ой дошли межцентровые расстояния на валах. Первичный вал на М-1 короче, токарь может обрезать более поздний вал - длинны шлицевой части хватает. Промежуточный вал отличается количеством зубьев на первой шестерне, которая входит в зацепление с первичным валом: 28 и 29, не помню на чём сколько... Муфта второй -третьей передачи вроде одинаковая на М-1 и на ранней "Победе", а вот остальные шестерни отличаются. На крышках КПП разные вилки, под свои шестерни. Ну и шестерня заднего хода вроде бы не менялась с М-1 до 21-ой.
И вторичный вал тоже отличается- на ранней кпп передний подшипник роликовый в обойме, а не свободные ролики, шейка длиннее и чуть больше в диаметре.
На фото кпп с верхней крышкой с внутренностями от кпп с синхронизаторами. Шлицы на вторичном валу под посадку ступицы муфты и шестерни первой передачи тоже одинаковы.

  • Спасибо
Реакции: ash-oldgaz

ash-oldgaz

Пользователь
10 лет на форуме
Регистрация
30.12.2009
Сообщения
5 585
Оценка реакций
1 389
Возраст
48
Город
Москва
Сайт
vk.com
И вторичный вал тоже отличается- на ранней кпп передний подшипник роликовый в обойме, а не свободные ролики, шейка длиннее и чуть больше в диаметре.
На фото кпп с верхней крышкой с внутренностями от кпп с синхронизаторами. Шлицы на вторичном валу под посадку ступицы муфты и шестерни первой передачи тоже одинаковы.

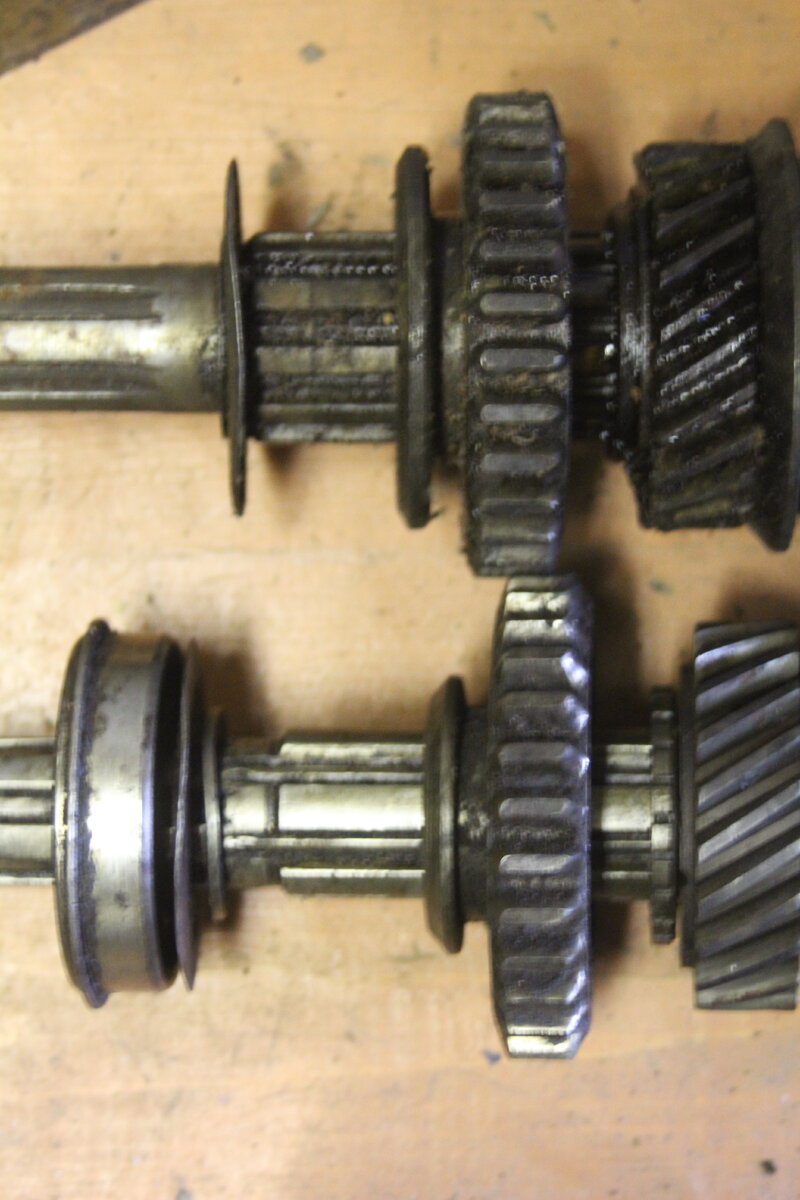

Вторичные валы и шестерни от ранней "Победы" и от М-1.


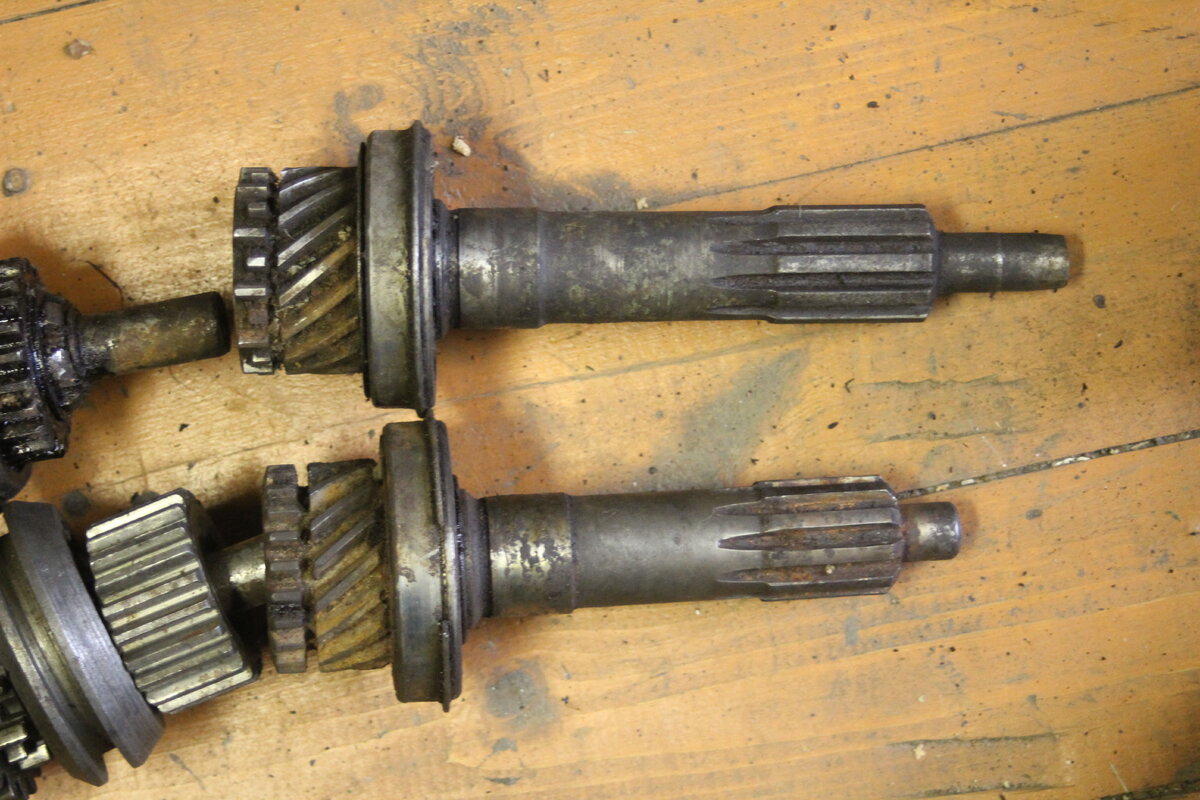

Ну и первичные до кучи.

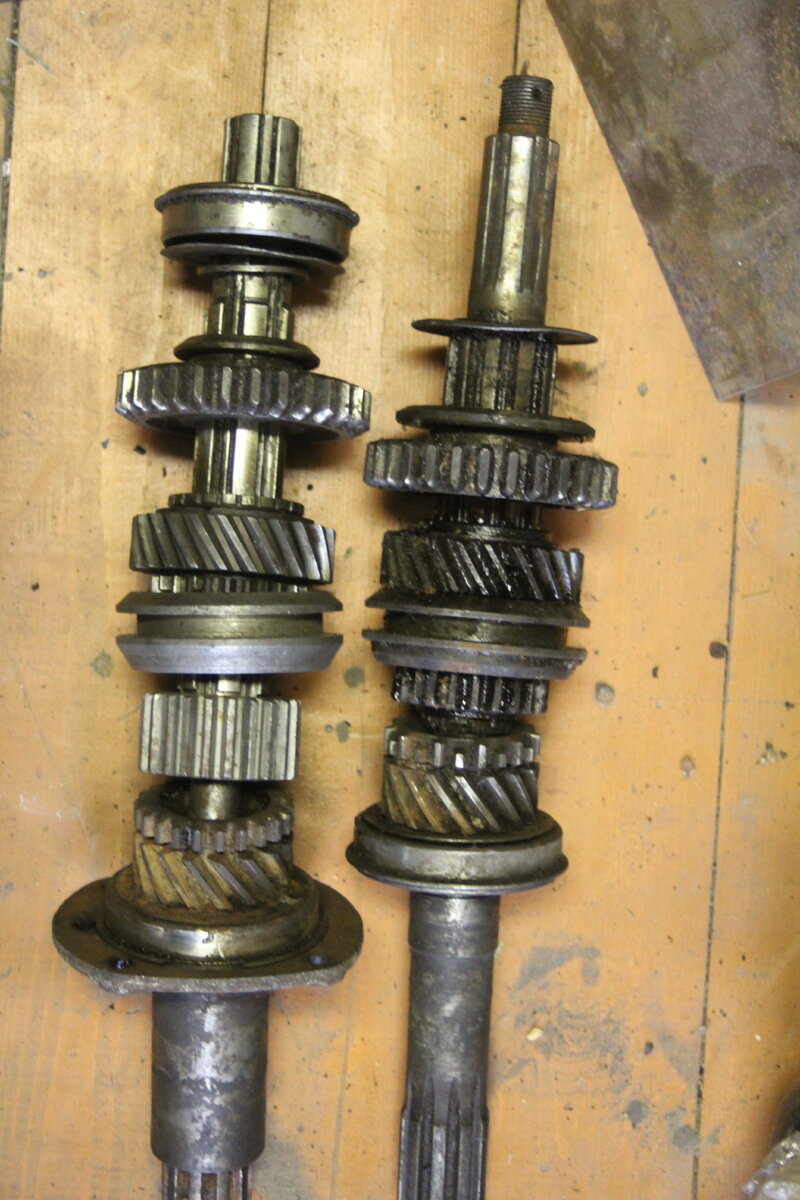

Ну и относительно "в сборе"
