А вот моя..!

[Talik]

Re: А вот моя..! [поворотнички]

Пока с двигателем в мастерской колдуют, решил немного внешним видом позаниматься!
Вот много тем начинали и многие предлагают свои варианты на продажу - я не стал долго думать и сочинил отдельный блок управления поворотами и аварийной сигнализации в одном (в нем-же схема стабилизации по напряжению).

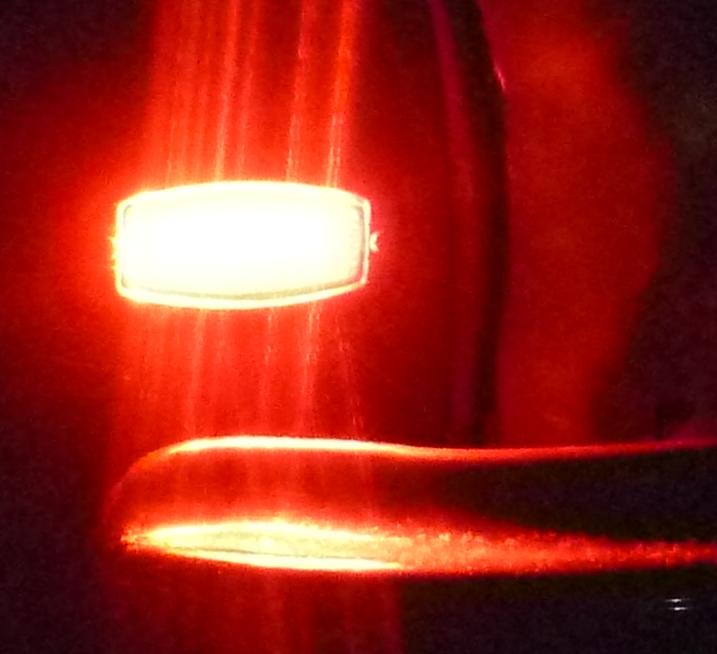

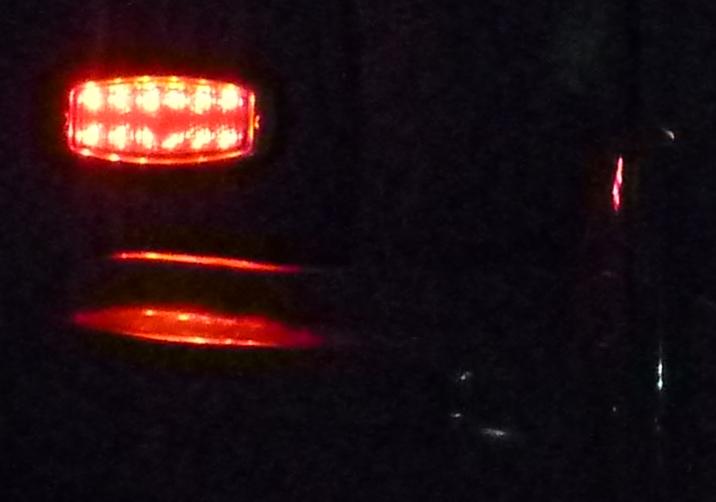

Сделал просто: плата со схемой, на ней три ряда светодиодов, два крайних ряда в полнакала обозначают габарит, а все три в полный ток - поворот и соответственно стоп. Схему СТОП/ПОВОРОТ сделал по алгоритму как у 21-х Волг, так что когда СТОП - горят 3 фонаря. По внешнему виду получилось довольно таки прикольненько, а поворот и стоп ВАЩЕ ярко! Заднюю часть (ОСНОВУ ПОДФАРНИКА) вообще убрал, выточив пластину из стеклотекстолита по форме подфарника, и закрыл ей с внутренней стороны крыла. Плату утопил в рассеиватель. Вот примерно так как-то получилось:



[oldbmw]

Re:

[quote="Talik

Из двух разных! ![/quote]
А чем уж они разные. Я понимаю , 5 ступка другая. А 4 ступки. :roll:
Да . Шла модернизация. Менялись размеры подшипников( на 2мм !). Менялись муфты, валы, удлинители. Многое не взаимозаменяемо. У меня вообще вся эта коллекция в наличии. Всех выпусков. И комбинирую....
По поводу кардана. Труба к.вала надевается на вилки и обваривается. На вилках имеются посадочные валы под трубу. С их помощью и осуществляется соосность конструкции. И нет неоходимости делать промежуточную вставку. Она МОЖЕТ только внести искажения в соосность. Т.к. ВЫ увеличиваете в ДВА раза количество сборочных поверхностей. А вероятность несоосности наверное в ЧЕТЫРЕ. Математики поправят. Я с такими же исходными ,ножовкой и простой сваркой получил аналогичный результат. А первый кардан мне резали на длинном станке, в люнете и на станке обваривали. Жизнь показала, что хороший кардан и на коленках можн переделать. А если он *бьет* то это сложно устранить.
А выжимной 24 на порядок эксплуатационней...Поставил и забыл...Вы бы еще колеса на деревянных спицах поставили...
А машина ХОРОША. В 60-70х особым шиком была *зимовская* решетка. Машина становилась на ступеньку выше в глазах окружающих.Смотрю и любуюсь....



[Mankus]

С ЗиМовской решоткой победа не в меру агресивная, на мой взгляд :roll:



[М-20]

Мне нравится Зимовская решётка на Победе.



[Anton_]

Решётка хороша но ПОБЕДА должна быть ПОБЕДОЙ 8)



[Pobedovod26]

Talik, схему твоих габаритов можно?



[Andrey1992]

Сам я за оригинал, но когда машинка ухоженная и решетка от Зима очень неплохо смотрится. Вспомните машину http://www.pobeda-club.ru/forum/viewtopic.php?f=18&t=5480. Здесь правда от 21, но тоже очень органично смотрится.



[oldbmw]

С ЗиМовской решоткой победа не в меру агресивная, на мой взгляд :roll:

В этом и суть....



[oldbmw]

Сам я за оригинал, но когда машинка ухоженная и решетка от Зима очень неплохо смотрится. Вспомните машину http://www.pobeda-club.ru/forum/viewtopic.php?f=18&t=5480. Здесь правда от 21, но тоже очень органично смотрится.

А вот эта по ссылке действительно агрессивно смотрится...Типично американский империалистический оскал.... :shock:



[Schadel]

Сам я за оригинал, но когда машинка ухоженная и решетка от Зима очень неплохо смотрится. Вспомните машину http://www.pobeda-club.ru/forum/viewtopic.php?f=18&t=5480. Здесь правда от 21, но тоже очень органично смотрится.

А вот эта по ссылке действительно агрессивно смотрится...Типично американский империалистический оскал.... :shock:

Нееее... Муза - красавица! Хоть что вы мне говорите! А сейчас и решеткой родной обзаводится, так что...



[petru4o]

с огнями классно получилось 5+



[oldbmw]

Сам я за оригинал, но когда машинка ухоженная и решетка от Зима очень неплохо смотрится. Вспомните машину http://www.pobeda-club.ru/forum/viewtopic.php?f=18&t=5480. Здесь правда от 21, но тоже очень органично смотрится.

А вот эта по ссылке действительно агрессивно смотрится...Типично американский империалистический оскал.... :shock:

Нееее... Муза - красавица! Хоть что вы мне говорите! А сейчас и решеткой родной обзаводится, так что...

Так я про решетку и веду речь. С родной решеткой не просто красавицей ( про это я не спорю), а писаной станет. Лично ме больше нравится 2 серия.



[М-20]

Спорить можно до бесконечности.Сколько людей столько и мнений.



[Talik]

Talik, схему твоих габаритов можно?

Да пожалуйста!
Если не сможете открыть, то в .pdf переведу



[Pobedovod26]

Talik, схему твоих габаритов можно?

Да пожалуйста!
Если не сможете открыть, то в .pdf переведу

В .pdf переведи, пожалуйста.



[Talik]

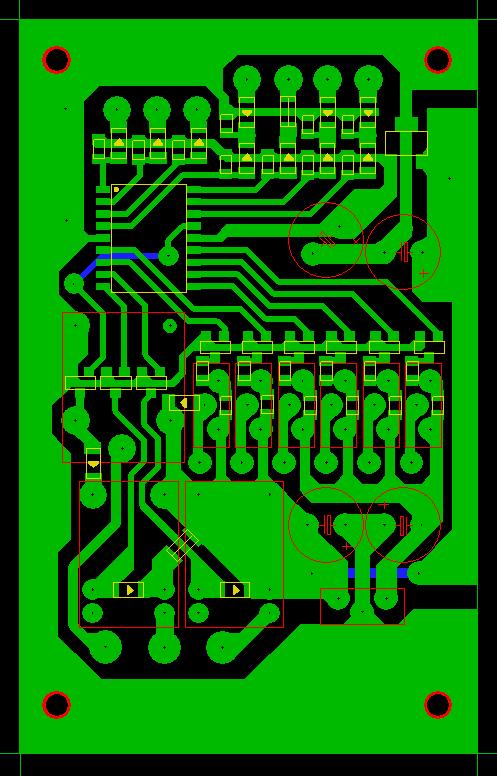

Есть виды печатных плат блока управления и самих плат в плафоны (Layout_5.0), прошивка (HEX), если нужно.
По кол-ву управляющих сигналов можно уменьшить, просто здесь я включил еще и управление вкл. ходовыми огнями в автомате.
