План-шайбы для дисковых тормозов

[Николаев]

Добрый день. Вопрос к тем кто устанавливал дисковые тормоза на переднюю подвеску (подвеска ГАЗ-21). Не могли бы Вы поделиться чертежами план-шайб для установки супортов, а также подилиться опытом установки. Спасибо



[SMV]

В теме про мою победу писал форумец, который утверждал что изготавливал плант-шайбы по чертежу тов. Shtabs
viewtopic.php?f=18&t=1565&start=150
Спросите у него. Лично я доверился опыту shtabs, и купил у него готовые плант-шайбы. Поскольку держать суппорт очень ответственная задача для детали и простой фрезеровкой стального бруска тут не обойтись.
В этой же теме упоминал о собранной переделанной подвеске, если будут конкретные вопросы, спрашивайте.



[Мага 804]

Если ставить задний мост от 3110 , то переднюю ступицу тоже поставить от 3110. В разделе моя победа там написано как я устанавливал ступицу от 3110. Если что-то непонятное спрашивай.



[Николаев]

Ееще вопрос двигатель ГАЗ-21 + КПП 3110 + Задний мост 3110 Реально?



[Романъ]

Лично я доверился опыту shtabs, и купил у него готовые плант-шайбы. Поскольку держать суппорт очень ответственная задача для детали и простой фрезеровкой стального бруска тут не обойтись.

+1. Лежат в коробке, ждут тепла.



[Леха]

http://photofile.ru/users/grow84/96177959/

реально все.
но этот чертеж не точный,деталь надо дорабатывать под поворотный рычаг.



[SMV]

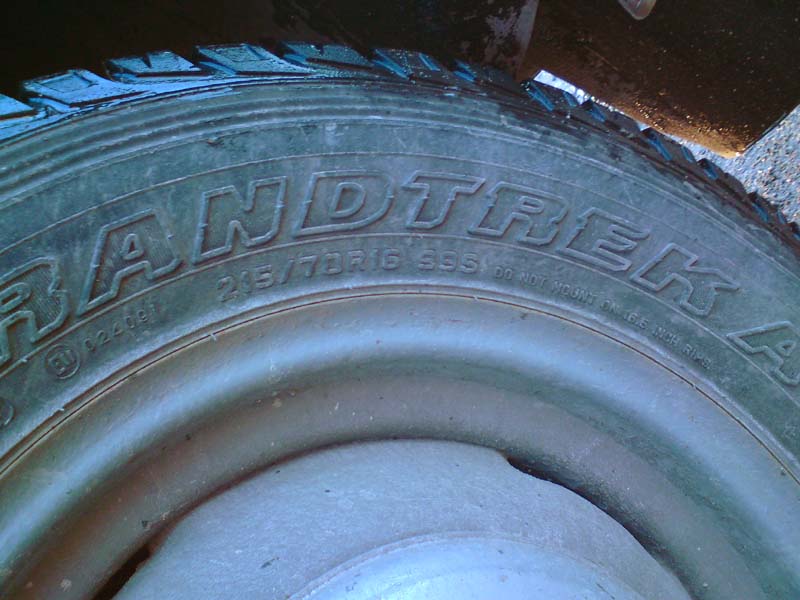

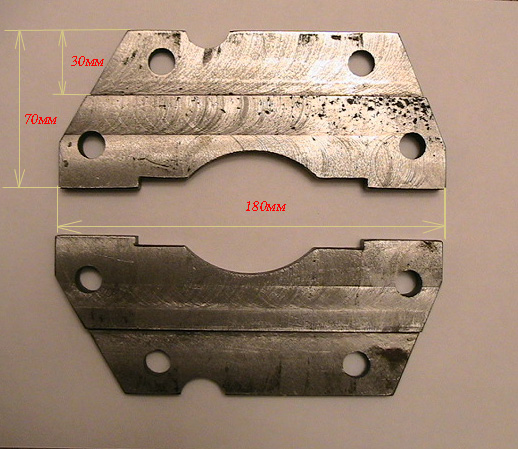

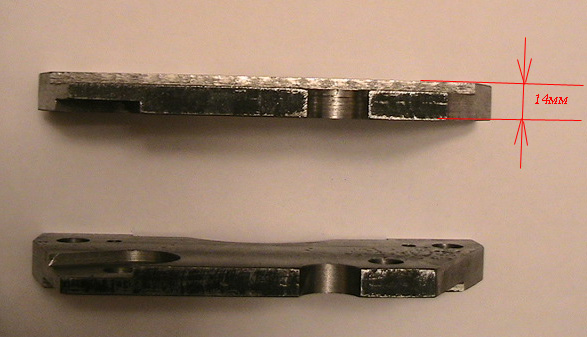

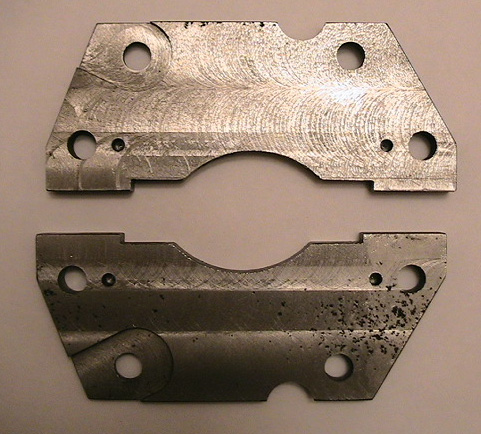

Ну и чтобы совсем стало понятно, вот фото моих плант-шайб:



[Николаев]

Ну и чтобы совсем стало понятно, вот фото моих плант-шайб:

Огромное спасибо



[Леха]

Размеры отличаются,но дело в том,что по моему чертежу люди ставили суппорта и диски.Странно....



[popovitch]

По чертежу (по ссылке), переходники изготовил давно, чертеж слегка не верен. Скоба не вписывается в размер к диску. Переделывал.



[Леха]

а что именно переделывали?



[popovitch]

Делал тоньше http://io.ua/14129841p это до фрезеровки.
