как выглядит двигатель со строны карбюратора?

Зубр

Пользователь
Топикстартер
5 лет на форуме
Регистрация
06.01.2016
Сообщения
8 846
Оценка реакций
7 896
Возраст
46
Город
РБ,г.Минск
Уважаемые форумчане!
Прошу помощи в фотографии мотора М20 со стороны карбюратора. (мотор должен быть собран)


nikolajivanych

Пользователь
10 лет на форуме
Регистрация
22.04.2010
Сообщения
3 222
Оценка реакций
4 364
Возраст
54
Город
Москва ЮАО
  • Спасибо
Реакции: Зубр

Зубр

Пользователь
Топикстартер
5 лет на форуме
Регистрация
06.01.2016
Сообщения
8 846
Оценка реакций
7 896
Возраст
46
Город
РБ,г.Минск

oldbmw

Пользователь
10 лет на форуме
Регистрация
23.01.2010
Сообщения
1 419
Оценка реакций
165
Город
Екатеринбург
А зачем для этого фото двигателя. Есть ведь хорошие фото карбюраторов....


Зубр

Пользователь
Топикстартер
5 лет на форуме
Регистрация
06.01.2016
Сообщения
8 846
Оценка реакций
7 896
Возраст
46
Город
РБ,г.Минск
А зачем для этого фото двигателя. Есть ведь хорошие фото карбюраторов....
как бы это объяснить...
дайте фото карба с тросиками, тягами и рычагами всборе ) меня устроит )
мне кажется фото мотора всборе проще найти )


oldbmw

Пользователь
10 лет на форуме
Регистрация
23.01.2010
Сообщения
1 419
Оценка реакций
165
Город
Екатеринбург
Через поиск -карбюратор к22- форум драйв 2- фото карбюратора к22. Со всех сторон.
И электронные каталоги есть....

Последнее редактирование:

Jolly Roger

Пользователь
10 лет на форуме
Регистрация
05.06.2013
Сообщения
1 459
Оценка реакций
448
Город
СПб
Какая деталь интересует?


Зубр

Пользователь
Топикстартер
5 лет на форуме
Регистрация
06.01.2016
Сообщения
8 846
Оценка реакций
7 896
Возраст
46
Город
РБ,г.Минск

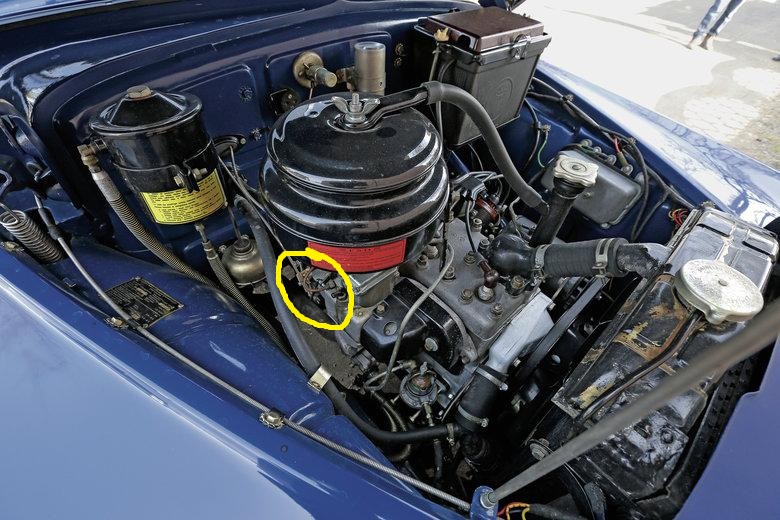

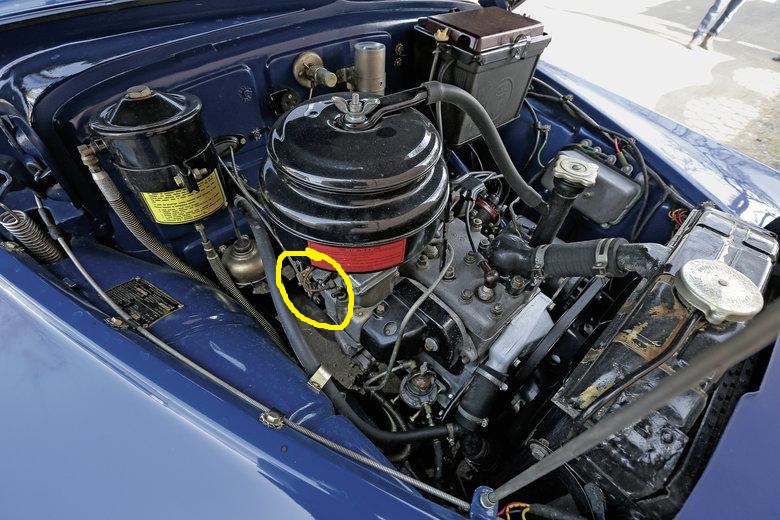

вот там есть узел, два рычага - вот мне интересно как они должны стоять , как к ним подходят тросы и как все это идет к карбюратору


oldbmw

Пользователь
10 лет на форуме
Регистрация
23.01.2010
Сообщения
1 419
Оценка реакций
165
Город
Екатеринбург
Один трос -воздушная заслонка.
Второй- ручной газ, дроссельная.
На газ69 укр. есть фото привода тяги газа+троса газа. И рычажки хорошо видно. Тема про К22.
Посмотреть вложение 64480
вот там есть узел, два рычага - вот мне интересно как они должны стоять , как к ним подходят тросы и как все это идет к карбюратору
И в теме -куда цеплять оттяжную пружину газа.

Последнее редактирование:

АНДРЕЙ 111

Пользователь
Команда форума
Регистрация
15.03.2011
Сообщения
15 878
Оценка реакций
8 990
Город
Одинцово

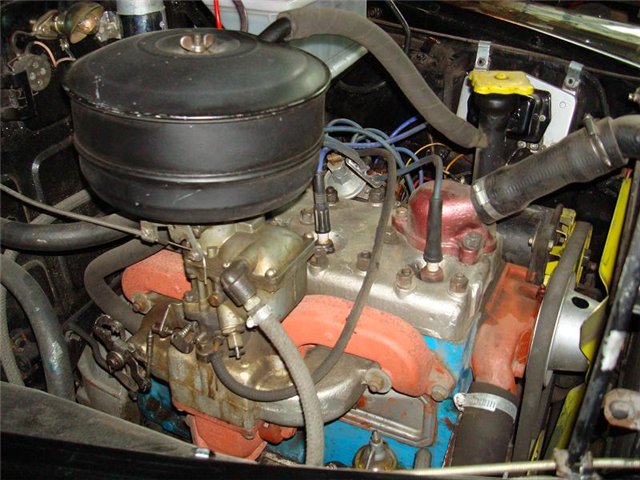

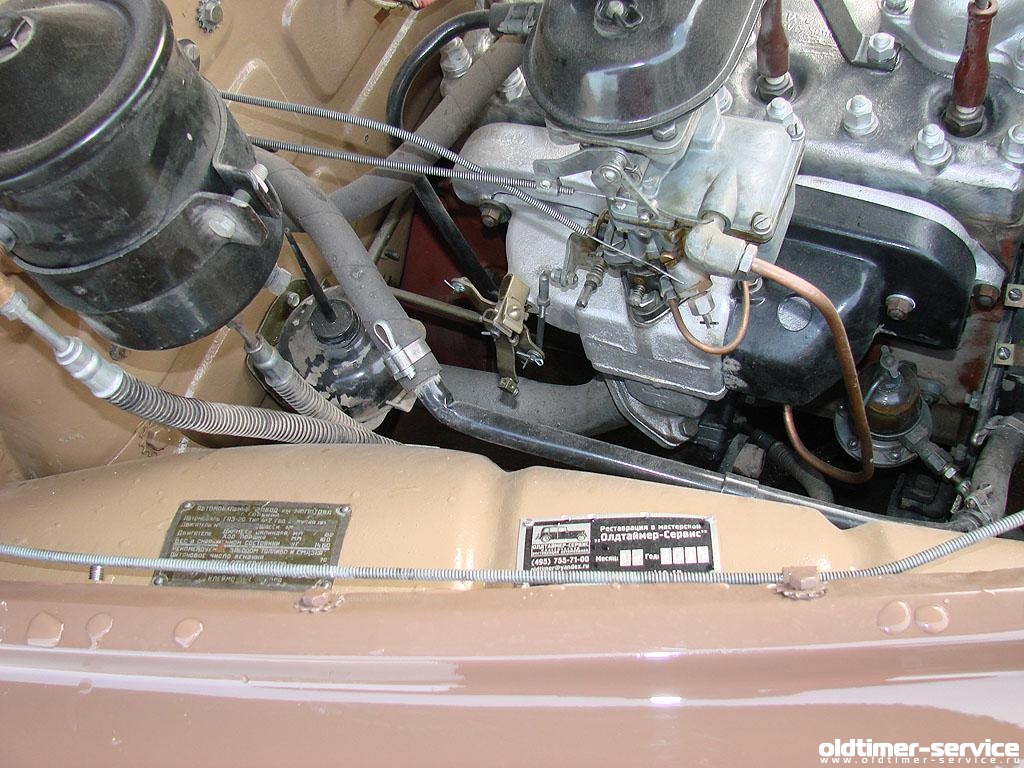

вот
