    Уважаемые коллеги, Победоводы!

    Хотелось бы поднять вопрос по проводам приборов освещения и др.

    Необходимы фотографии хорошо сохранившихся проводов следующих элементов автомобиля М20 Победа всех серий.

    1. + Фары
    2. +Подфарники
    3. +Фонари
    4. Сигналы
    5. Проводка подсветки приборов.
    6. +Провод кнопки сигнала
    7. Что-нибудь еще, на ваше усмотрение

    Интересуют два момента 1.ЦВЕТовая маркировка 2.Длинна провода 3.Клемы.

    Поскольку за годы производства автомобиля происходили изменения, нужна статистика. Которую составить можем только мы, все вместе!

  2. SMV

    SMV Пользователь 12 лет на форуме

    Регистрация:
    5 июл 2005
    Сообщения:
    4.205
    Сказали спасибо:
    459
    Адрес:
    Россия, Воронеж

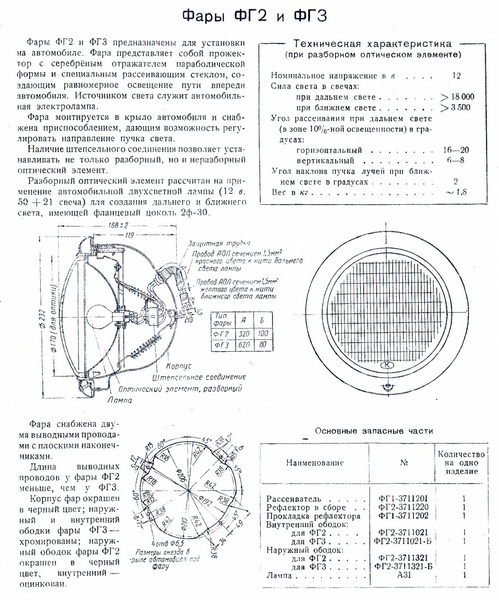

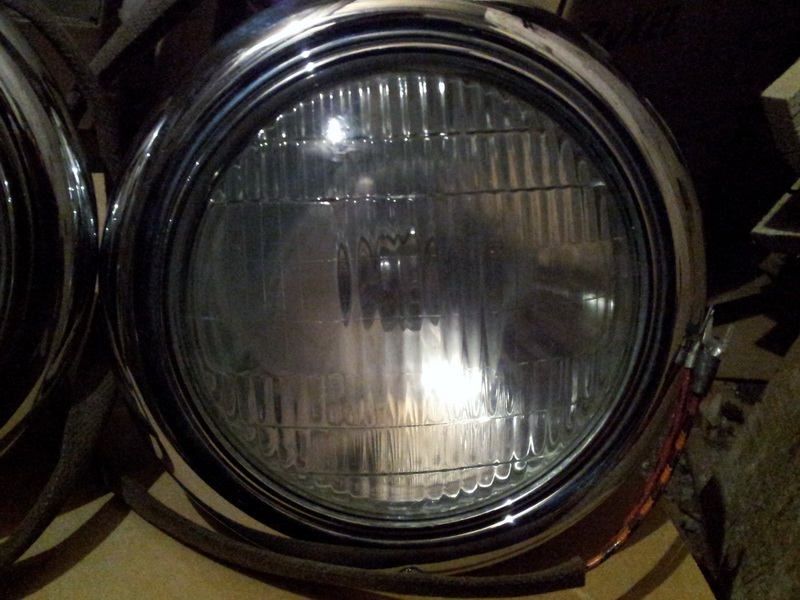

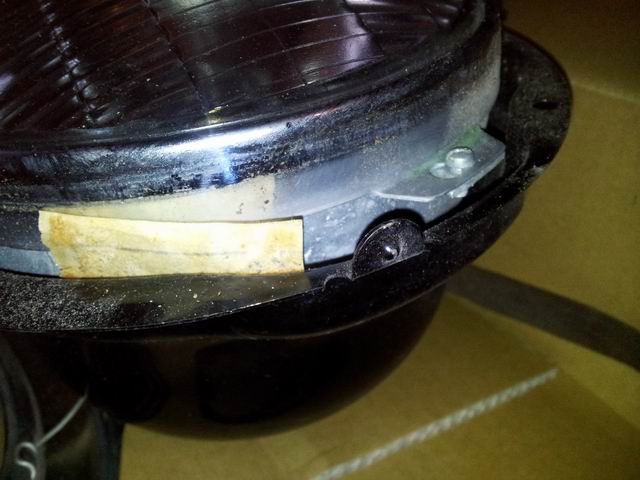

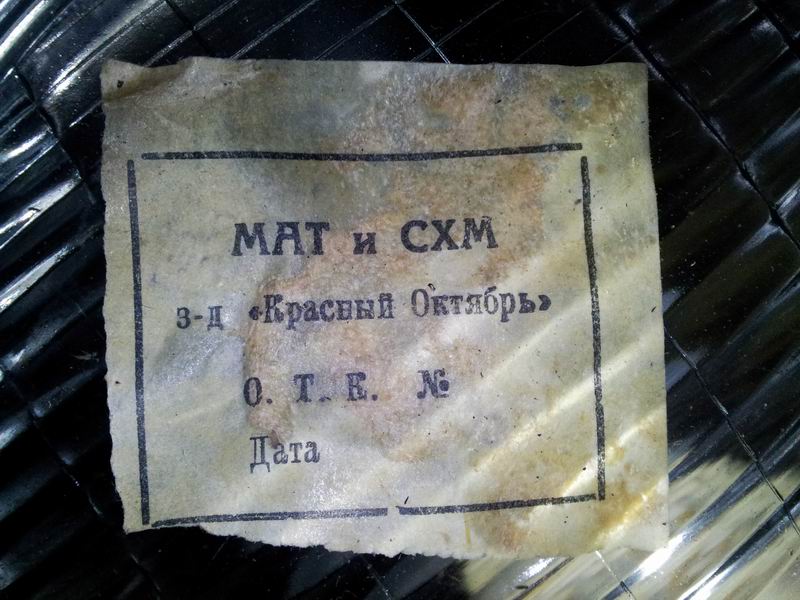

    Начну с фар. По ним вот такая инфа есть.

    Длинна защитной трубки от корпуса 620мм (источник информации - мануал)
    Длинна провода до конца клемы 80мм. (мануал)
    Цвета.

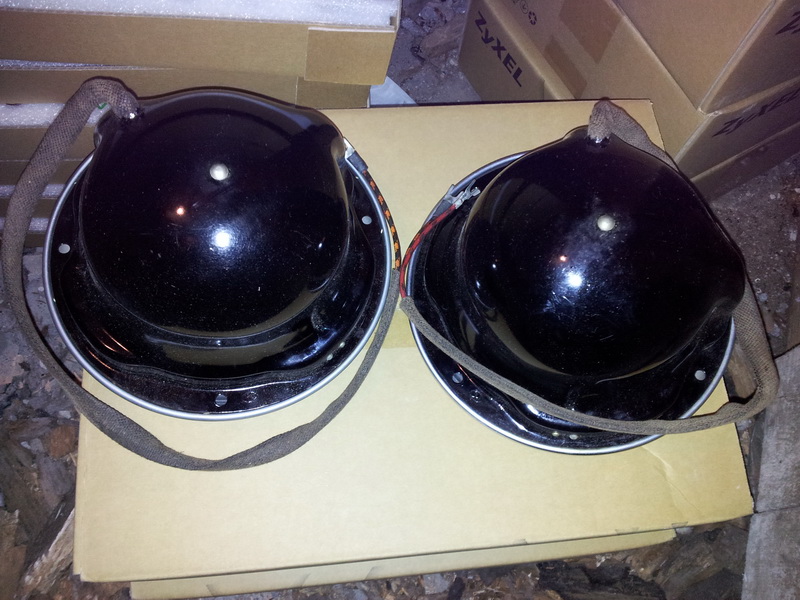

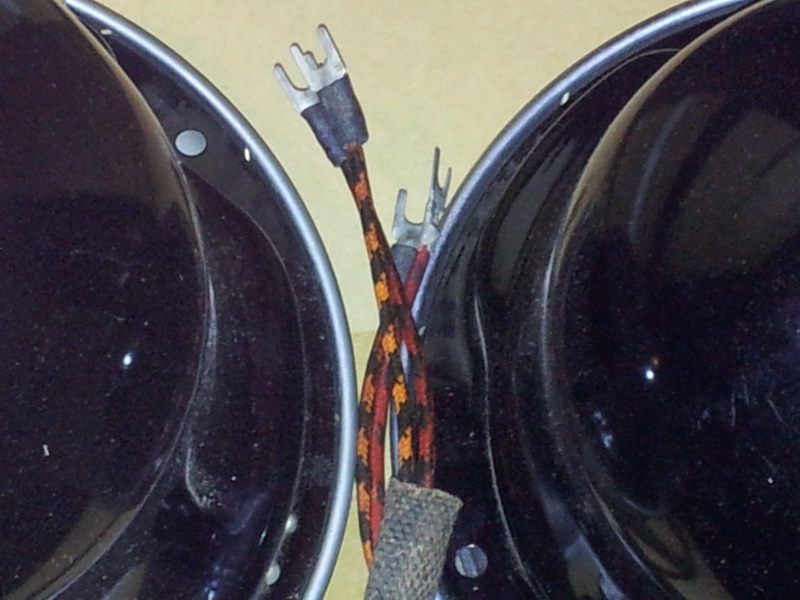

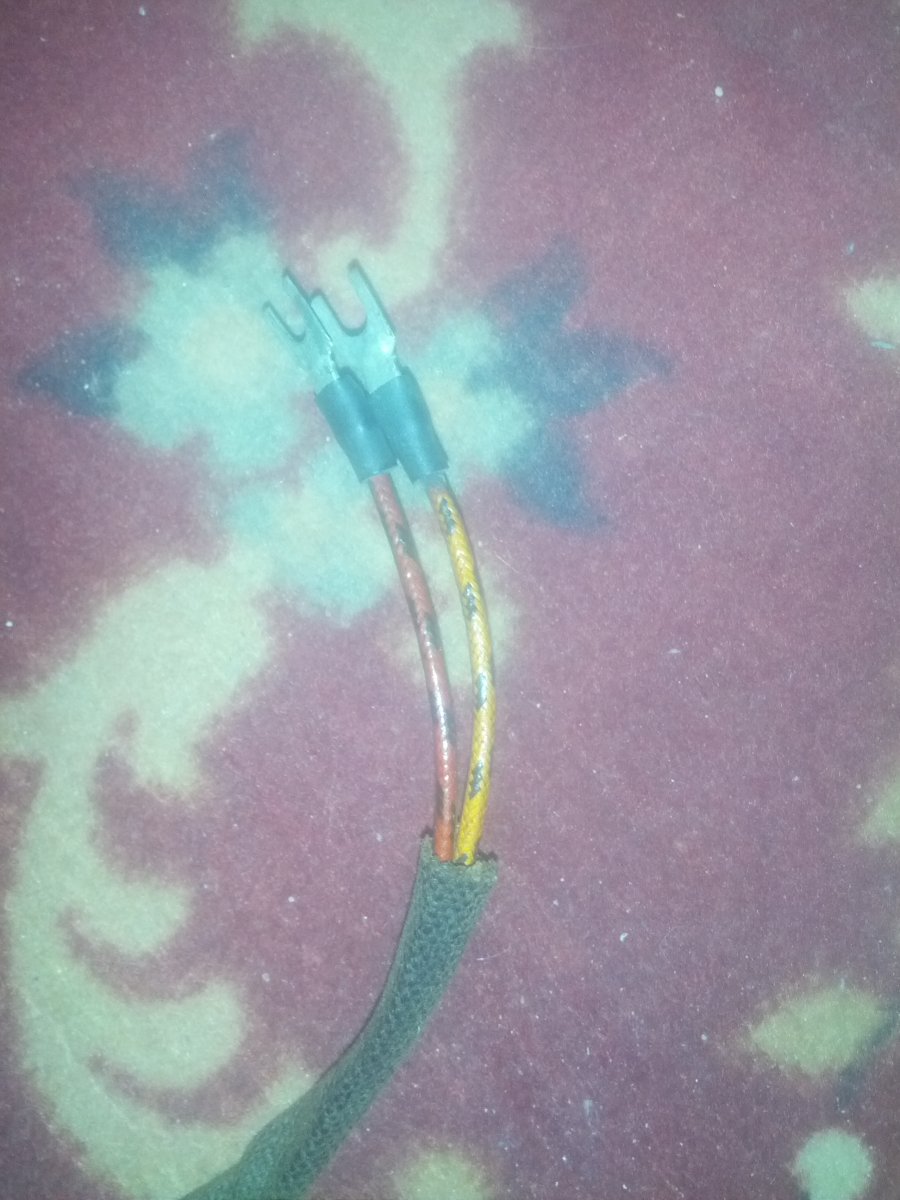

    ПРОВОД 1 - красный (в мануале), красный с черным (на образце)
    ПРОВОД 2 - желтый (в мануале), желтый с черным (на образце)

    b_1815_4 (1).jpg








  3. Славик и Димон

    Славик и Димон Пользователь

    Регистрация:
    6 ноя 2011
    Сообщения:
    4.221
    Сказали спасибо:
    93
    Адрес:
    Москва
    У меня такие есть, но сфотать через пару недель смогу. Еще есть новые подфарники и фонари задние.

  4. SMV

    SMV Пользователь 12 лет на форуме

    Регистрация:
    5 июл 2005
    Сообщения:
    4.205
    Сказали спасибо:
    459
    Адрес:
    Россия, Воронеж
    Получается, тема не актуальна и не интересна?

  5. aviator

    aviator Пользователь

    Регистрация:
    25 июн 2012
    Сообщения:
    3.748
    Сказали спасибо:
    244
    Адрес:
    москва
    Получается,что тема интересна и актуальна.
    С расцветовкой проводов вроде бы все верно.Я применил такие же ( правда это слабое утешение ).
    Мне тоже нужно мерять с ориджинала ибо здесь важна точность.

    свой нравится это.
  6. валдимар

    валдимар Пользователь

    Регистрация:
    23 дек 2014
    Сообщения:
    94
    Сказали спасибо:
    24
    А как насчет длины проводов передних и задних подфарников.

  7. SMV

    SMV Пользователь 12 лет на форуме

    Регистрация:
    5 июл 2005
    Сообщения:
    4.205
    Сказали спасибо:
    459
    Адрес:
    Россия, Воронеж
    Фонарь. 68см черный и желтый
    Подфарник. 68см коричневый и красный с черными штрихами.
    длинна от края клем до корпуса

  8. СЭМ

    СЭМ Пользователь

    Регистрация:
    12 янв 2015
    Сообщения:
    2.117
    Сказали спасибо:
    808
    Адрес:
    Выборг
    А Какая длина рукавов на подфарниках и фонарях ?

  9. Славик и Димон

    Славик и Димон Пользователь

    Регистрация:
    6 ноя 2011
    Сообщения:
    4.221
    Сказали спасибо:
    93
    Адрес:
    Москва

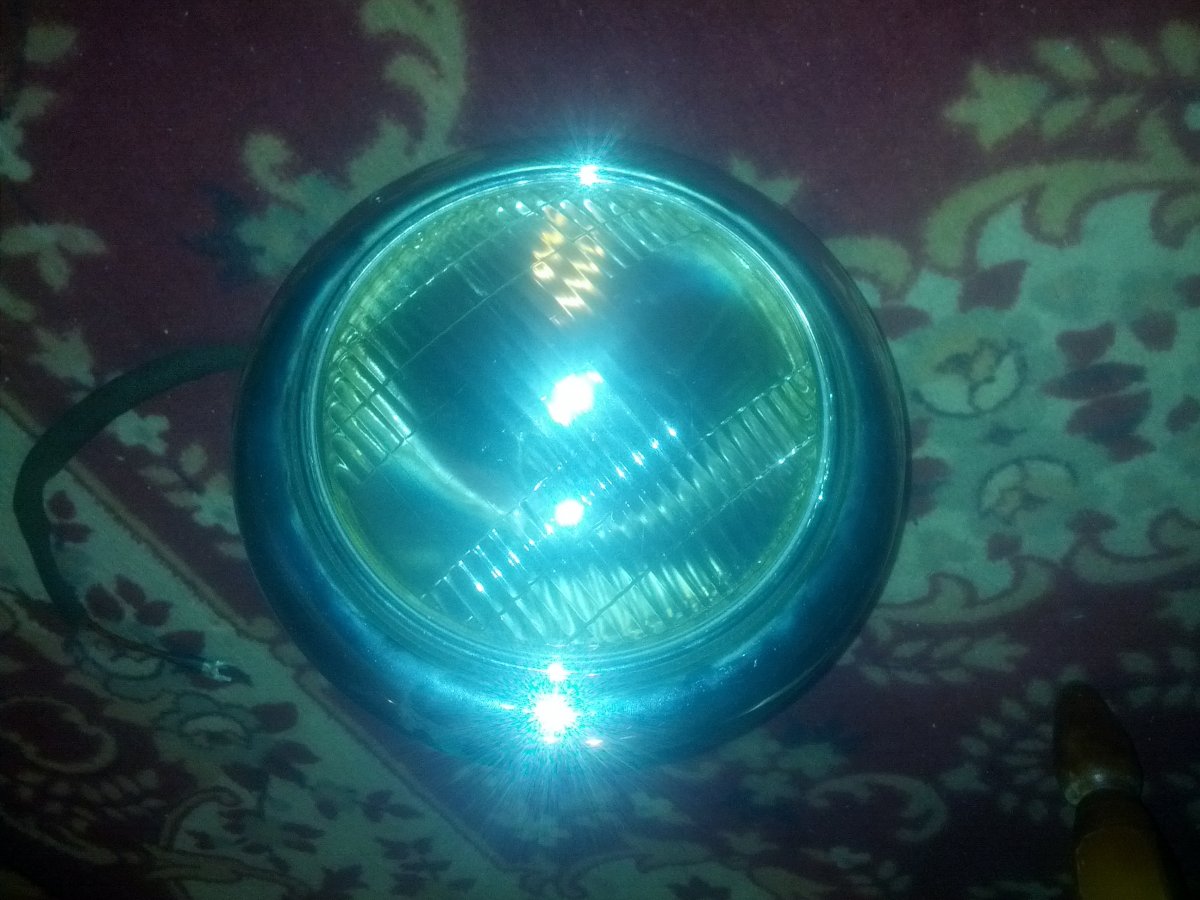

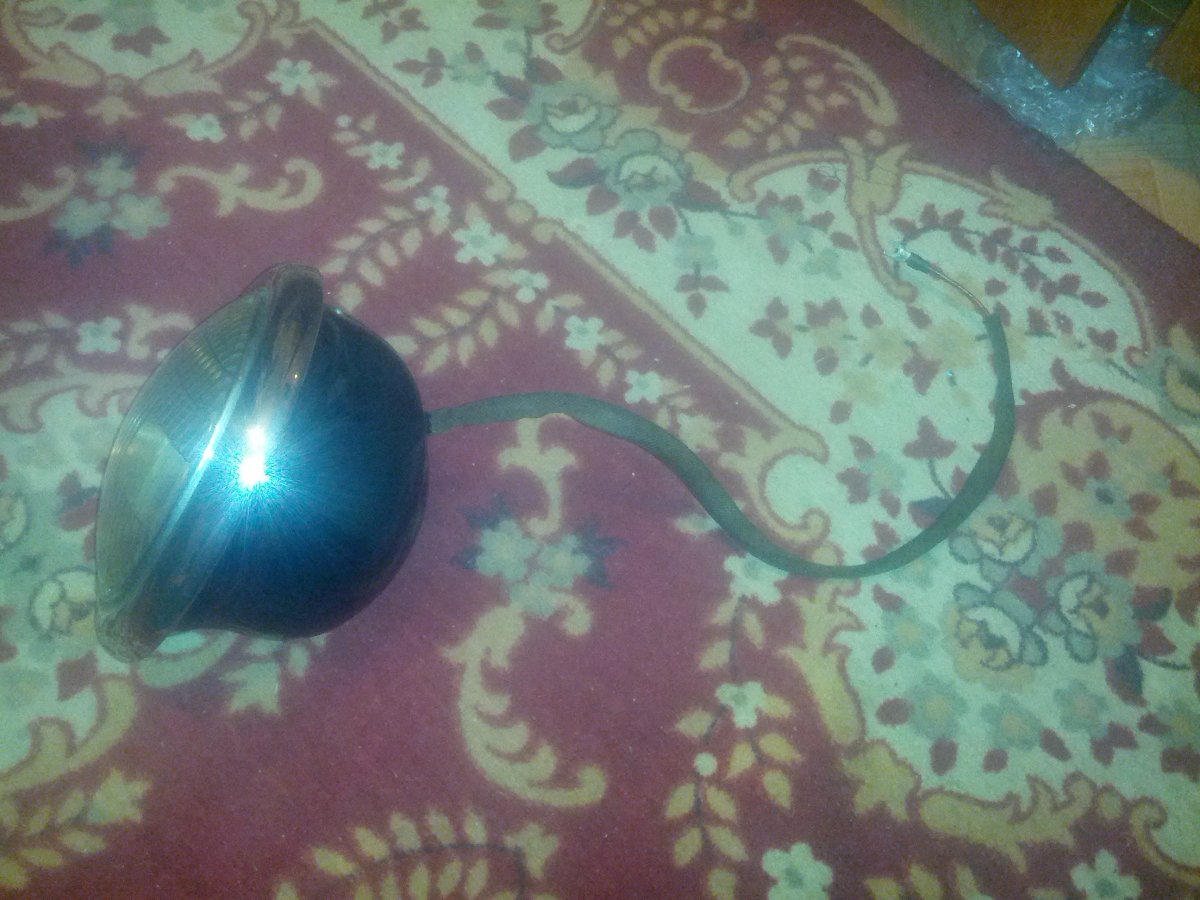

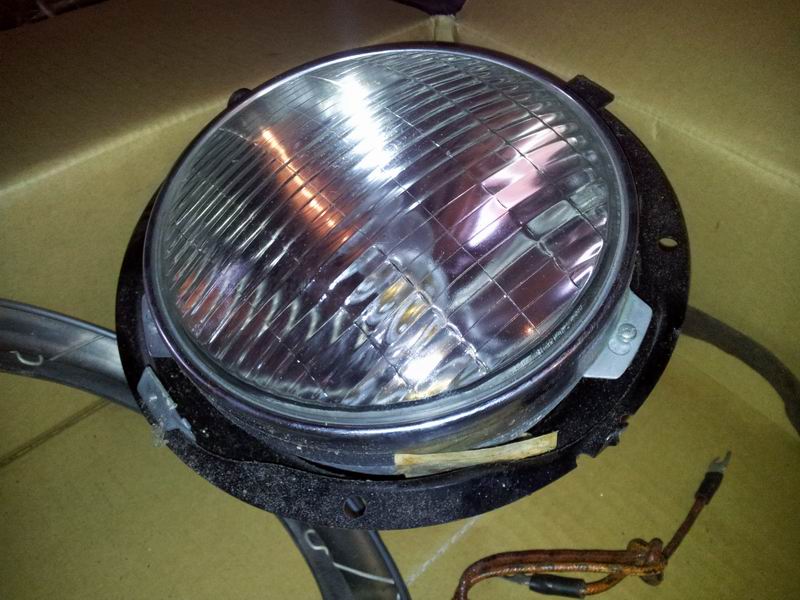

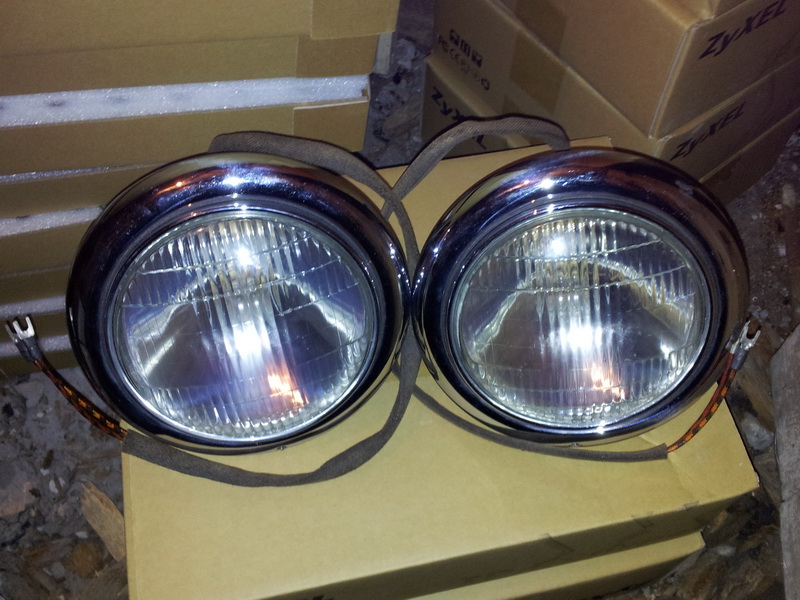

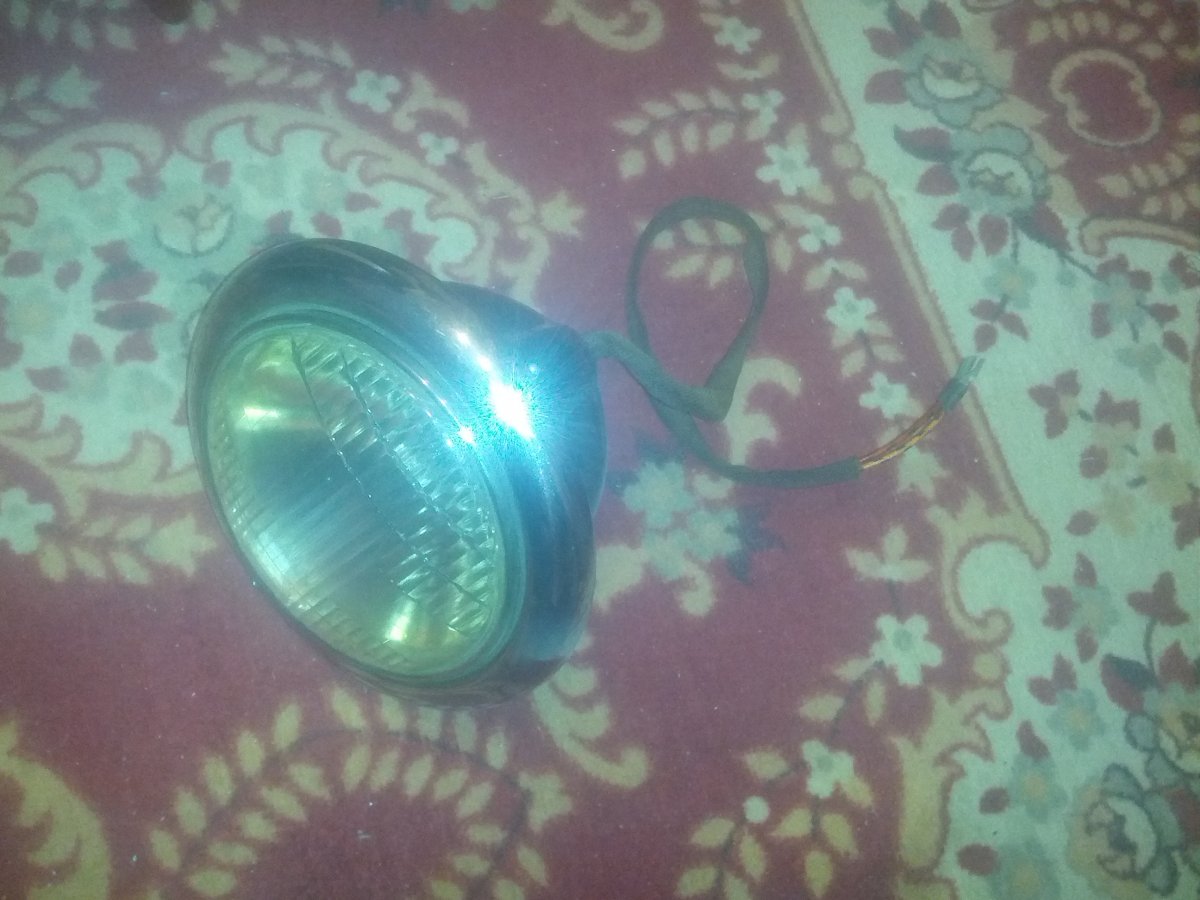

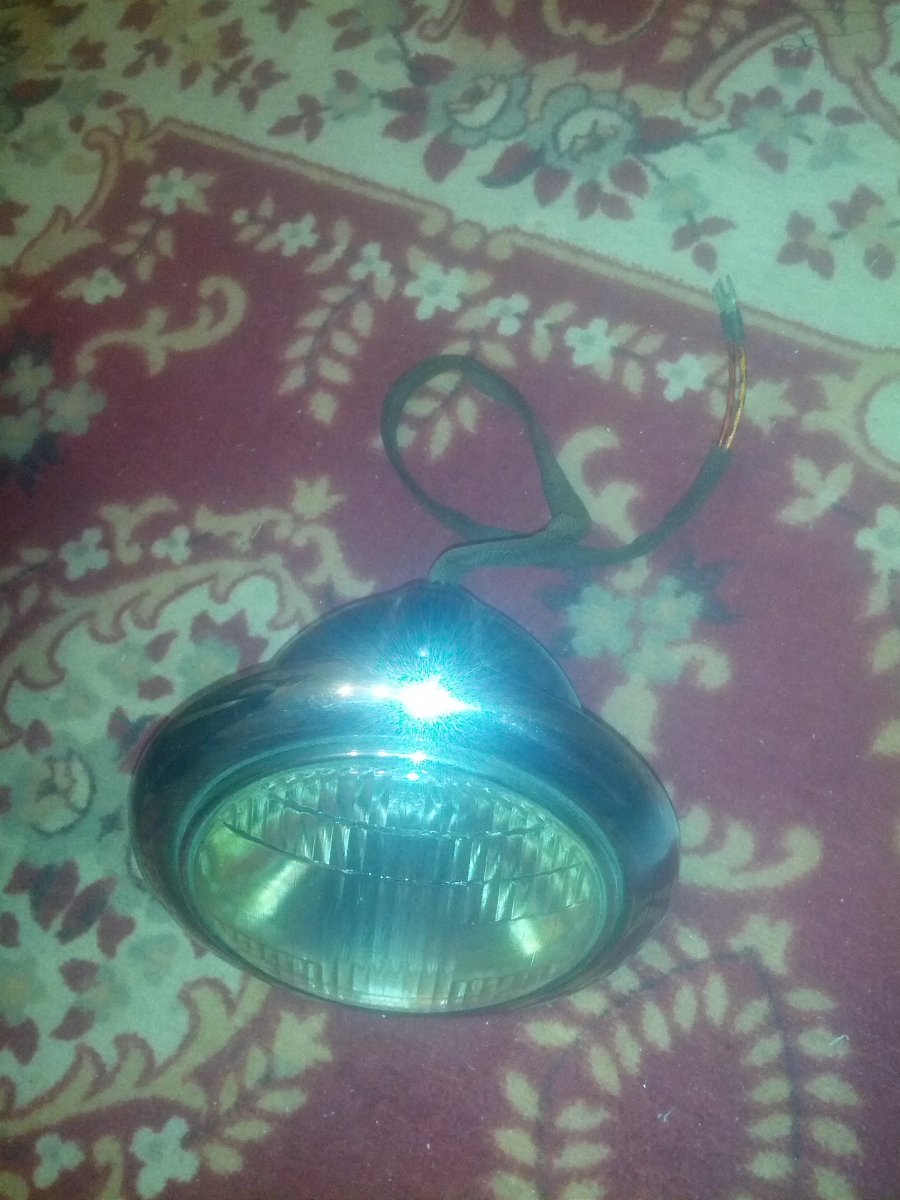

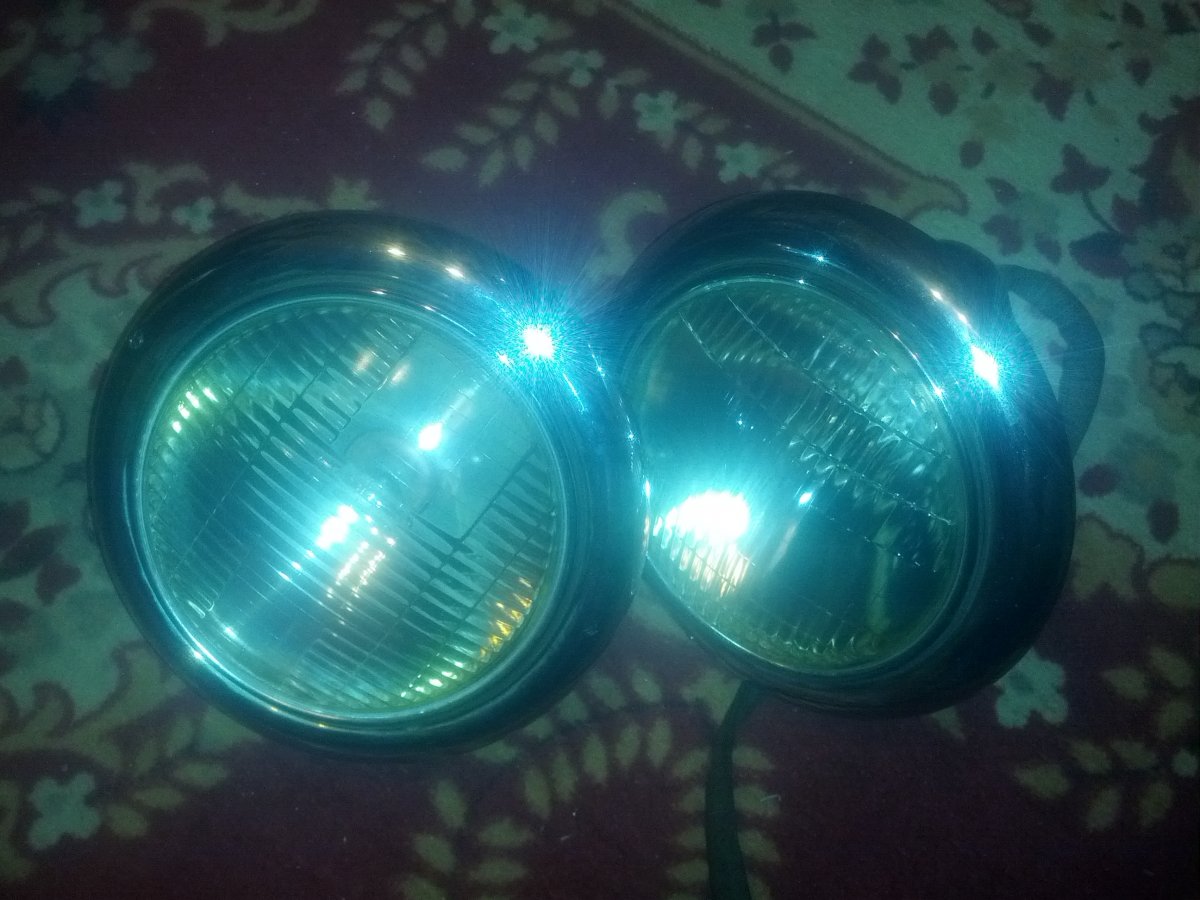

    поднимем тему, может пойдет... Вот фото оригинальных фар, так бережно хранящихся на мою машину уже несколько лет.

    На этикетке написан 1958г. Редчайшие оригинальные фары золотистым отражателем. (Видимо была другая технология покрытия. На всех победах с оригинальными фарами, которые я встречал, были отражатели с бронзовым или золотым оттенком.)
    IMG_20160309_213315.jpg IMG_20160309_212816.jpg IMG_20160309_212826.jpg IMG_20160309_212850.jpg IMG_20160309_212916.jpg IMG_20160309_212959.jpg IMG_20160309_213054.jpg

  10. СЭМ

    СЭМ Пользователь

    Регистрация:
    12 янв 2015
    Сообщения:
    2.117
    Сказали спасибо:
    808
    Адрес:
    Выборг
    Никто не подскажет длину рукавов провода подфарников и фонарей ?

  11. Ставрополец

    Ставрополец Пользователь

    Регистрация:
    8 мар 2011
    Сообщения:
    933
    Сказали спасибо:
    86
    Адрес:
    Ставрополь
    Длина проводов написана в сообщении 7, а рукав на 10см короче.

  12. СЭМ

    СЭМ Пользователь

    Регистрация:
    12 янв 2015
    Сообщения:
    2.117
    Сказали спасибо:
    808
    Адрес:
    Выборг
    Вот теперь понятно . Спасибо !

  13. Маэстро

    Маэстро Пользователь

    Регистрация:
    6 янв 2017
    Сообщения:
    59
    Сказали спасибо:
    9
    Адрес:
    муром
    А какие цвета и длинна проводов передних и задних подфарников,палафона салона,сигналов,фонаря птички,кнопки сигнала,моторчика стеклоочистителя? Да и про клемы тоже ,какие(под винт м4 или м6)?И еще вопрос по фаре видно отличие цвета в книге и на практике,при восстановлении в оригинал на что ориентироваться?
