Нет-ли на форуме специалистов-гидравликов??

[алекса]

Нужна помощь\консультации, по подбору гидрораспределителей и других компонентов, для попеременной работы двух разных по объёму гидроцилиндров, от одного насоса
всё это на объёмы на пол-литра, но на взрослое гидравлическое давление .
Спасибо



[намис]

Мало информации. Если Вам надо уравнять скорости цилиндров, то это можно сделать при помощи регулирующих дросселей. Или же поставить шайбы в линии меньшего цилиндра. И диаметром отверстий подбирать скорость. Если давление около 200 - 250 бар, то наверное легче найти гидроблок от какого нибудь старого станка, пресса и т. д.



[алекса]

Намис, спасибо за желание помочь.
мне нчего уравновешивать не надо. и не надо подбирать скорости.
Сегодня, чуть позже напишу подробно
надо посоветовать, какие комплектующие. и какие покупать
и какие предпочтительней .
давление, я думаю 100-120 атм.
т.к. насос\моноблок , будет использоваться
С гидравликой столкнулся первый раз в жизни

С

от ЭГУР руля .



[алекса]

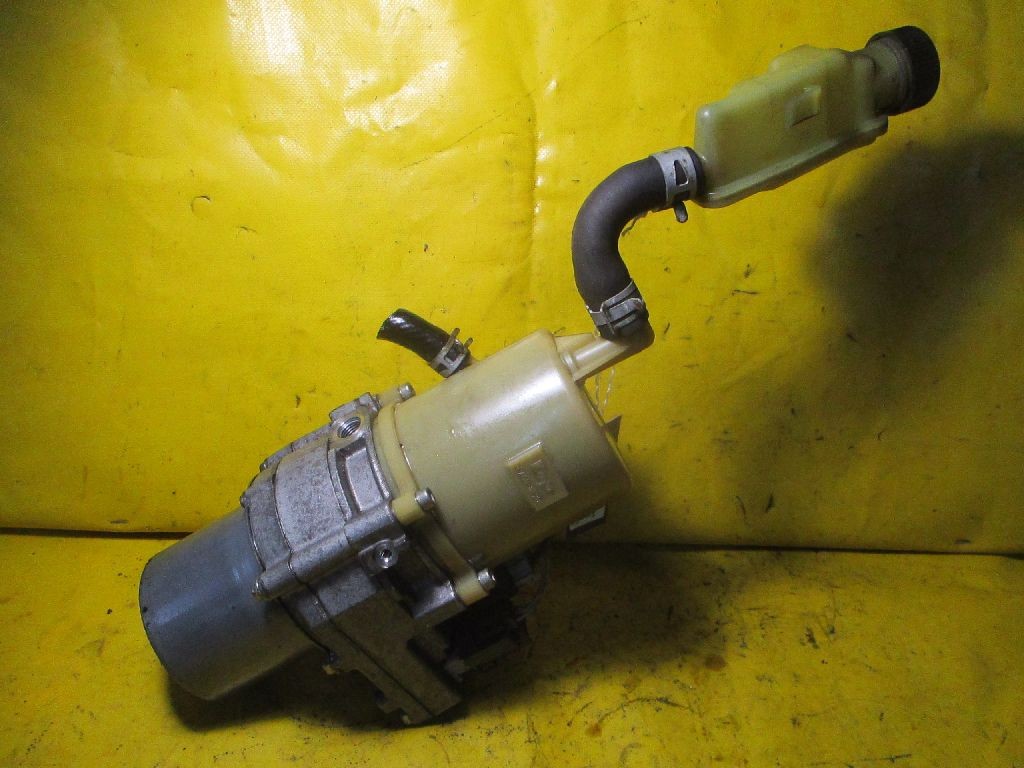

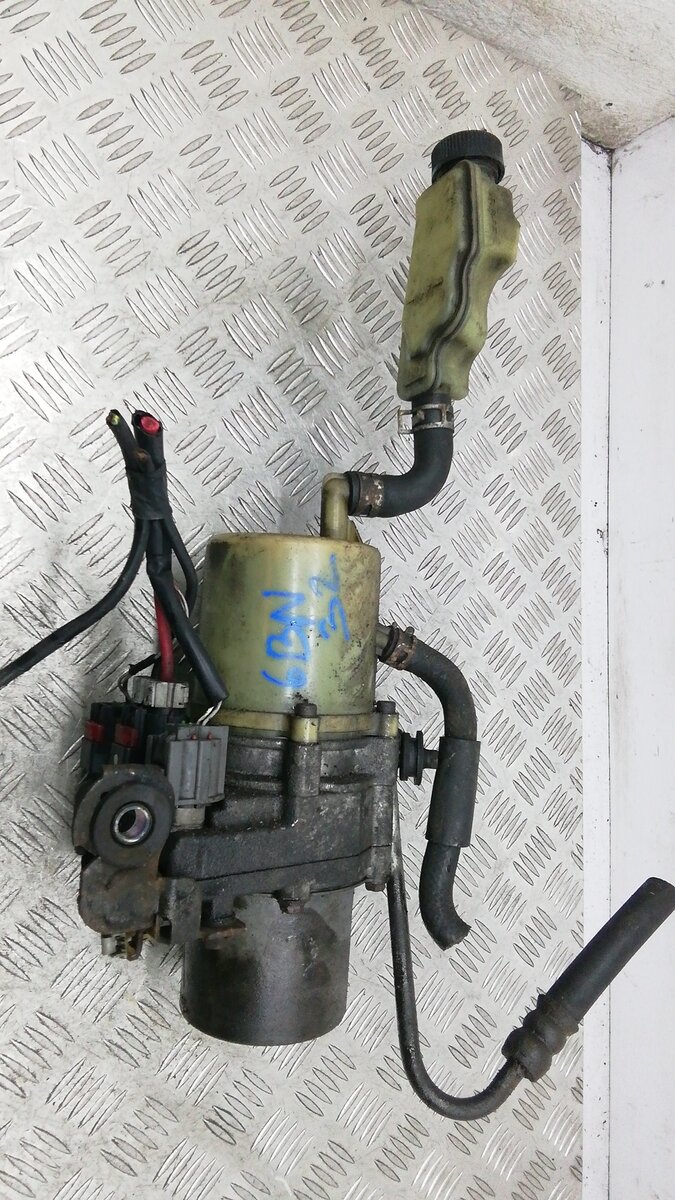

имеем насос моноблок, на фото и 2 гидроцилиндра. плунжерные.
к каждому подходит всего 1 РВД.
Первый гидроцилиндр --объём 0.6 литра,
второй, -- объёмом 0.2л. . давление примерно 100атм.
Ход цилиндров 200мм . вход в каждый цилиндр ДУ--6мм
надо чтобы они работали по очереди. попеременно .
от одного насоса
Сначала один, потом, после переключения другой.
КАкой гидрораспределитель, какие другие компоненты нужны ??
нагрузка на большой цилиндр 300кг.
Нагрузка на малый гидроцилиндр 50кг.
нажал кнопку, работает большой.
Нажал другую кнопку, с большого происходит слив в обратку, и начинает работать малый.
потом, наоборот



[намис]

1. Использовать 3х позиционный Эл. выключатель. На нейтрале всё выключено. В 1ом положении включается насос и один из двух двух пилотных распределителей, работает один цилиндр. Во 2ом положении опять включается насос и второй пилотный распределить. 1й цилиндр будет возвращаться в исходное положение а 2ой будет выдвигаться. Такой вариант устраивает?



[намис]

Диаметры поршней цилиндров? Через площадь поршня и нагрузку можно узнать необходимое давление.



[алекса]

намис, Вопрос не в нагрузке

1. Использовать 3х позиционный Эл. выключатель. На нейтрале всё выключено. В 1ом положении включается насос и один из двух двух пилотных распределителей, работает один цилиндр. Во 2ом положении опять включается насос и второй пилотный распределить. 1й цилиндр будет возвращаться в исходное положение а 2ой будет выдвигаться. Такой вариант устраивает?

Да, именно так.
Цилиндры плунжерные, подходит к каждому по 1 РВД,
т.е. обратно возвращаются под своим весом.
Вот эти комплектующие и надо мне подобрать. и аварийный клапан
В состоянии покоя, всё давление, должно быть сброшено.

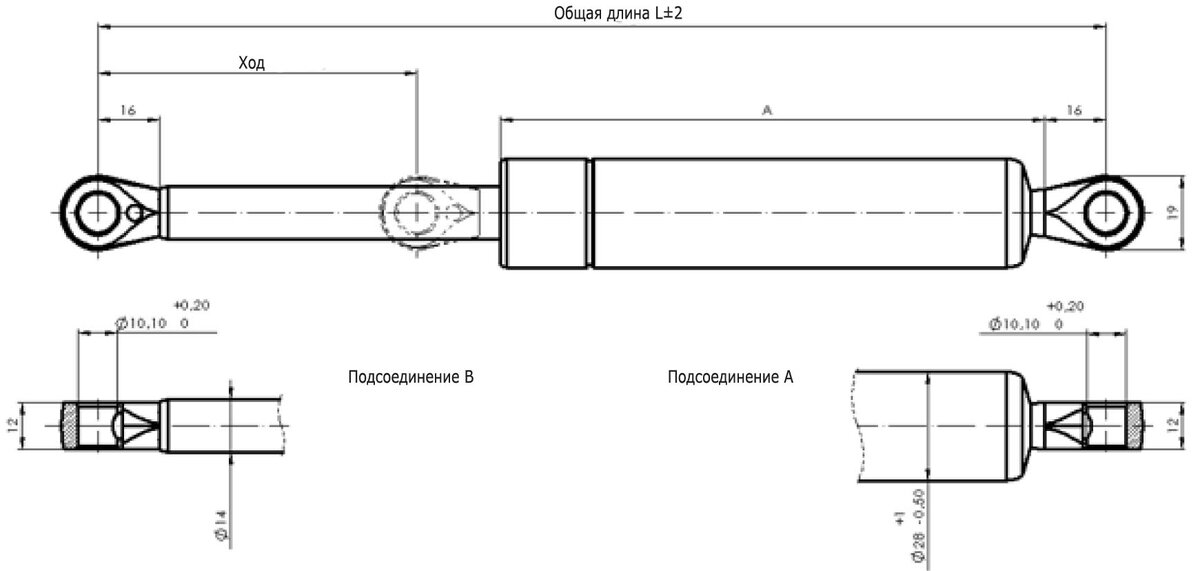

цилиндр такой. -- в зад вварен штуцер 3\8, ход 200мм
Длина самой трубы, 300мм



[намис]

Вам надо найти, купить два 2х позиционный пилотных гидравлических распределителей. Схему скажу после, сперва уточню. Как я понял на каждом цилиндре только один штуцер? Или два? От этого зависит схема самого распределителя. И что такое РДВ? Реле высокого давления? Рукав высокого давления?



[намис]

А на самом насос нет предохранитель ного клапана? Сколько у него вход / выходов? Какая производительность насоса?



[алекса]

РВД, --рукав высокого давления.
К каждому цилиндры подходит только 1 штуцер.
с насоса 1 выход и обратка в бак.
про предохранительный клапан на гасосе, не знаю.
Будем считать, что его нет.
