Тормозной щит на опознание

Тема в разделе "Помогите советом...", создана пользователем Кирилл, 2 авг 2018.

  1. Кирилл

    Кирилл Administrator Команда форума

    Регистрация:
    14 июн 2014
    Сообщения:
    1.609
    Сказали спасибо:
    390
    Адрес:
    Москва

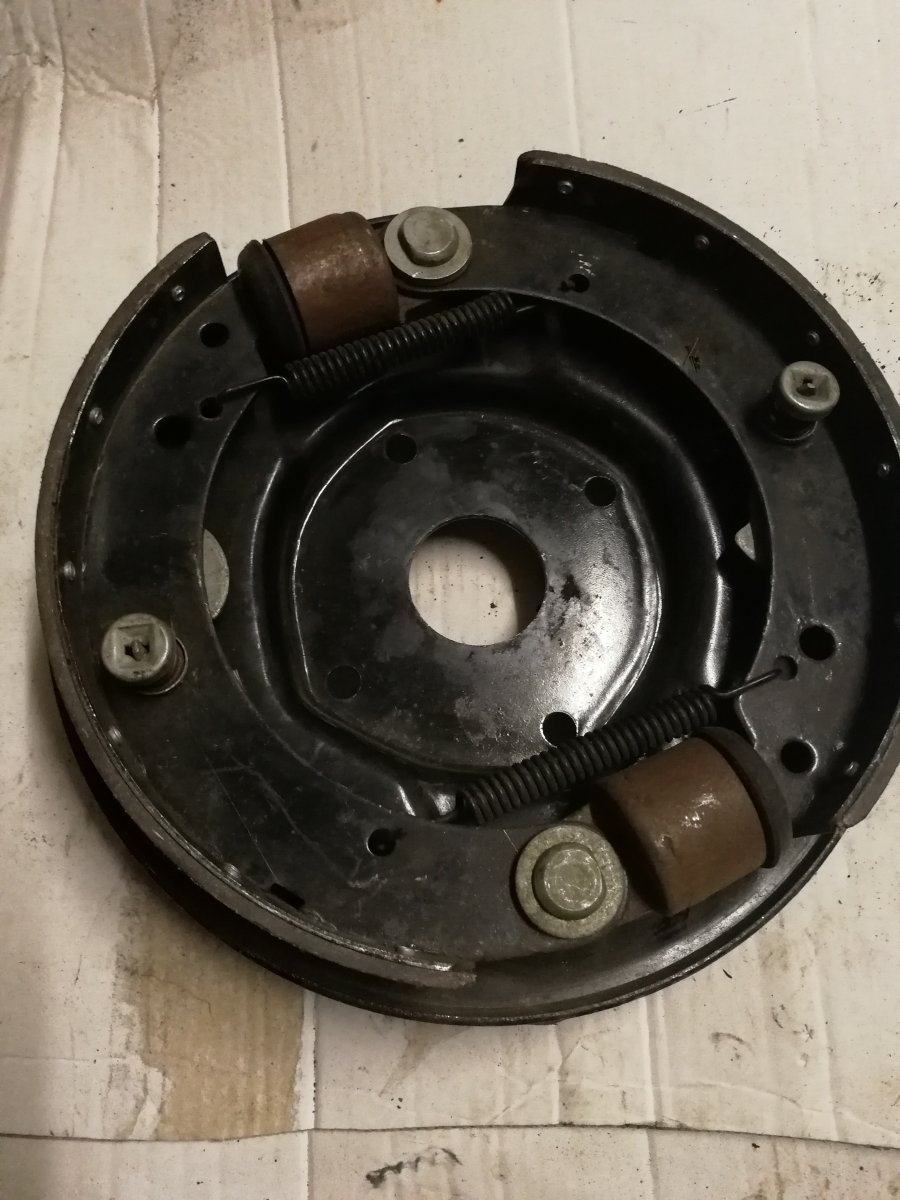

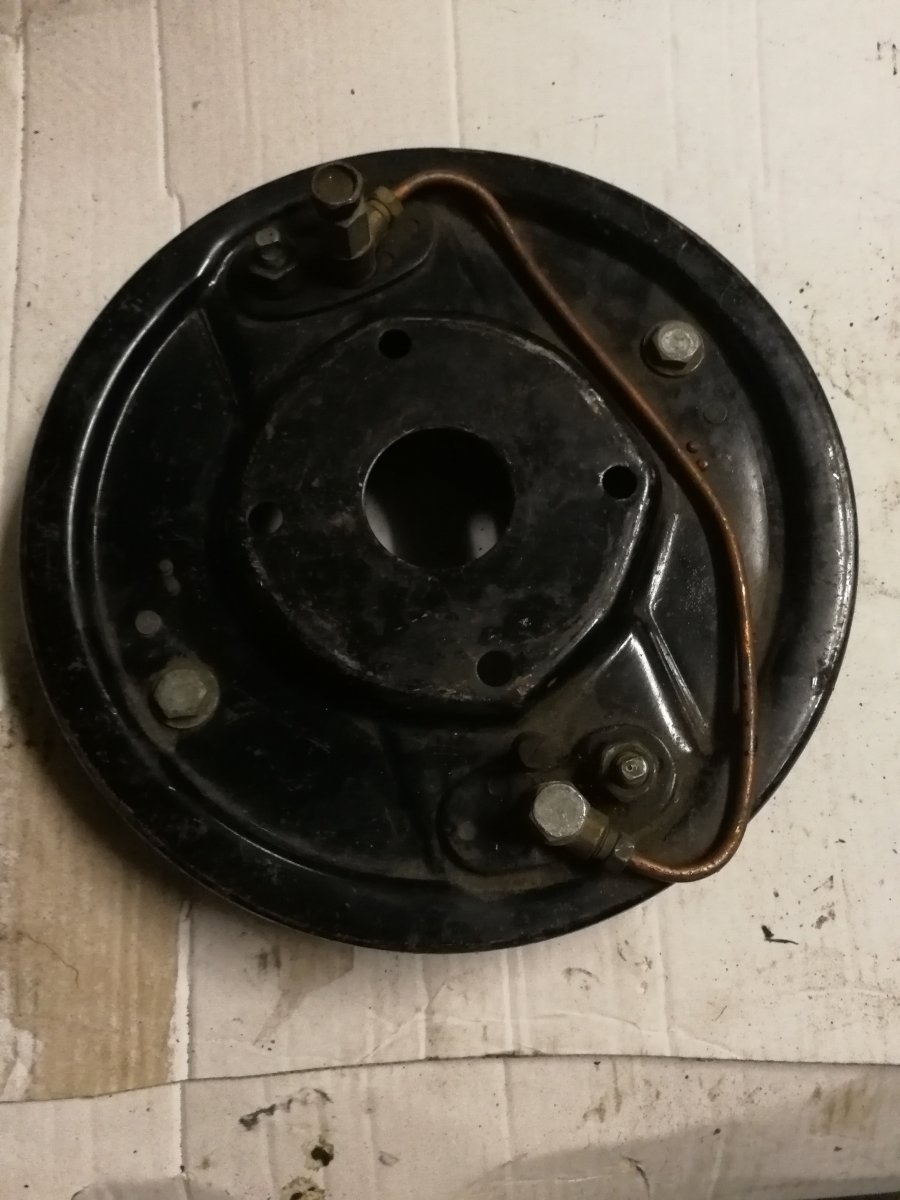

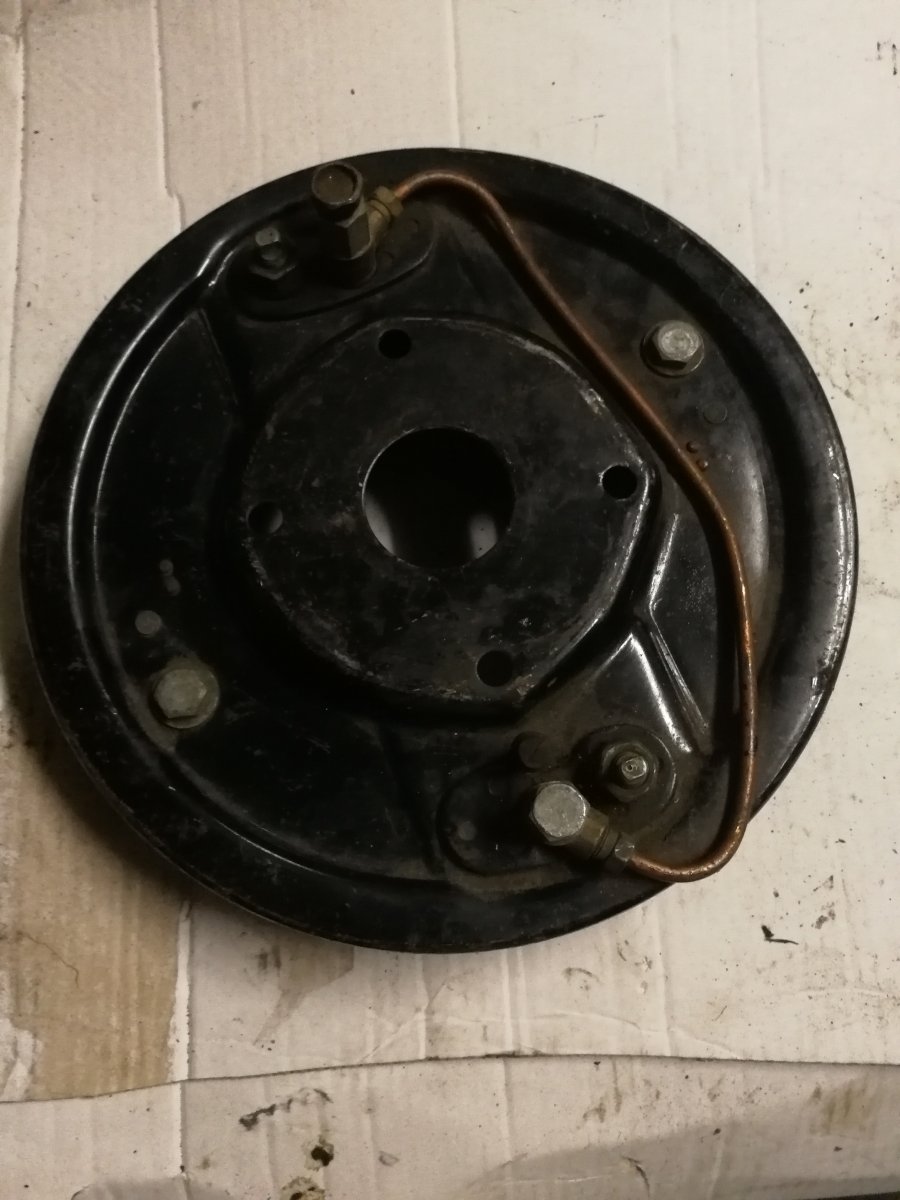

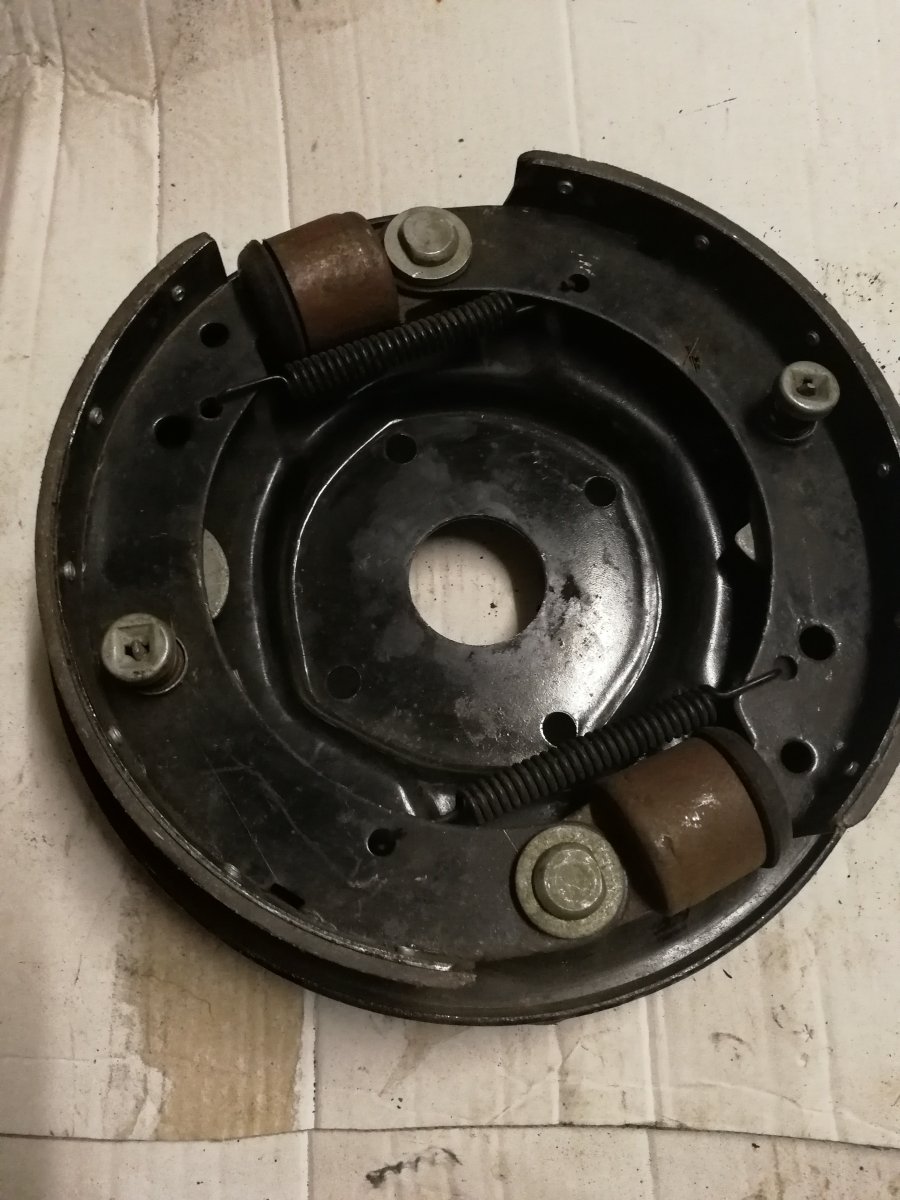

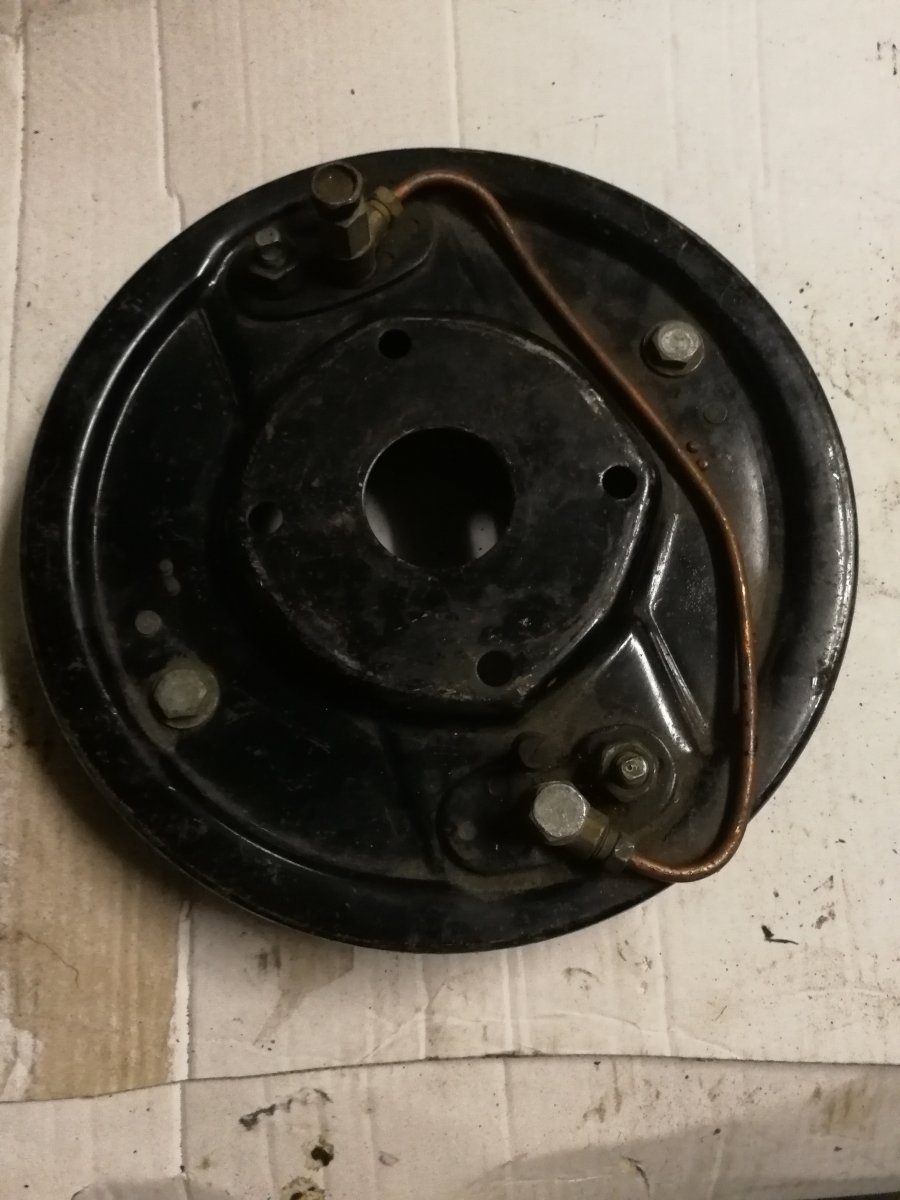

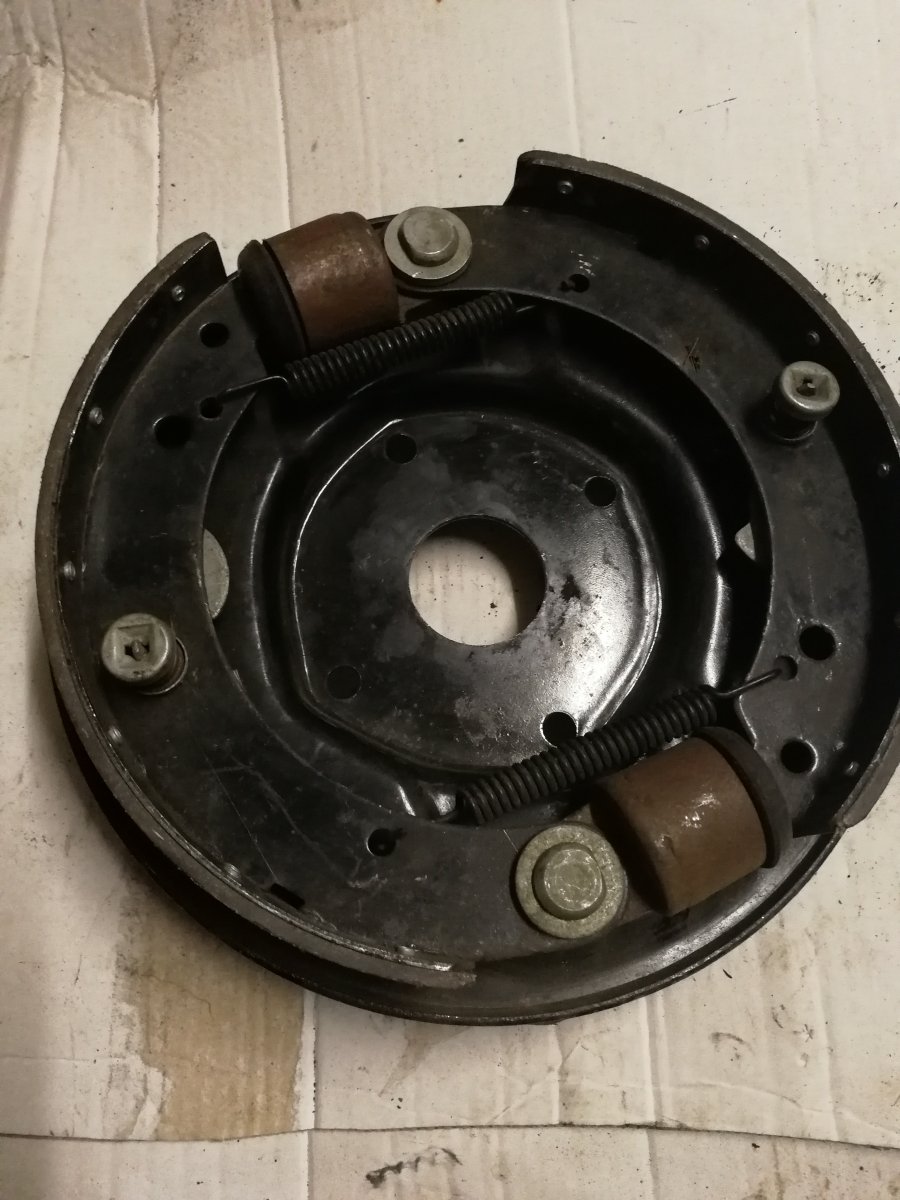

    Скажите, это чье? Думал, от 21-ой, а оно на кулак не одевается, длинное расстояние между центрами отверстий не 88х80 мм, как на кулаке, а 95х80 мм. IMG_20180802_212635.jpg IMG_20180802_212642.jpg

    Последнее редактирование: 2 авг 2018
  2. Serega Alfa

    Serega Alfa Пользователь

    Регистрация:
    30 июл 2013
    Сообщения:
    1.877
    Сказали спасибо:
    693
    Адрес:
    Ялта, Крым.
    Так оно и по форме не Волговское.

  3. АНДРЕЙ 111

    АНДРЕЙ 111 Авторитет

    Регистрация:
    15 мар 2011
    Сообщения:
    13.423
    Сказали спасибо:
    1.708
    Адрес:
    Москва-Одинцово-Питер-Красноярск
    газ 24, как и чашки пружин которые взяли для примерки.

  4. салгир

    салгир Пользователь

    Регистрация:
    1 май 2016
    Сообщения:
    156
    Сказали спасибо:
    28
    Адрес:
    Сибирь
    На 24-ке эксцентрики не нужны и её опорные, по основным размерам одинаковы с 21-ми.

    Последнее редактирование: 3 авг 2018
    Кирилл нравится это.
  5. Кирилл

    Кирилл Administrator Команда форума

    Регистрация:
    14 июн 2014
    Сообщения:
    1.609
    Сказали спасибо:
    390
    Адрес:
    Москва
    Вытащил в отдельную тему, потом положу обратно, если потребуется.
    Полез в каталоги смотреть на разные щиты, сделал скриншоты.
    Почему не Волговское? у 21 тоже есть уголки на центральной части, или речь о чем-то другом?

    Вообще не 24, у 24 центральная часть круглая и эксцентриков нет. Чашки тогда обратно отдавайте)

    А вот щиты 21-ой и ЗИМа похожи, только номера щитов разные, может как раз из-за размера между отверстиями?

    Вот скрины из каталогов:

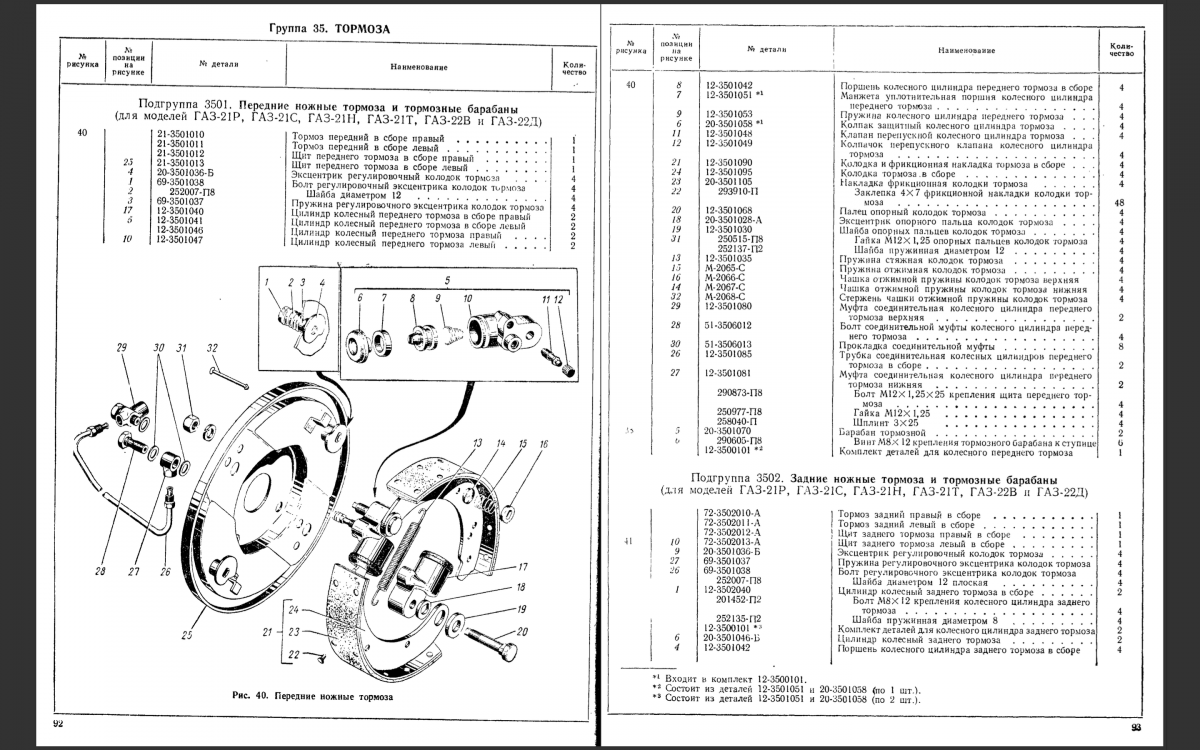

    21 Волга
    Снимок экрана 2018-08-03 в 10.30.09.png

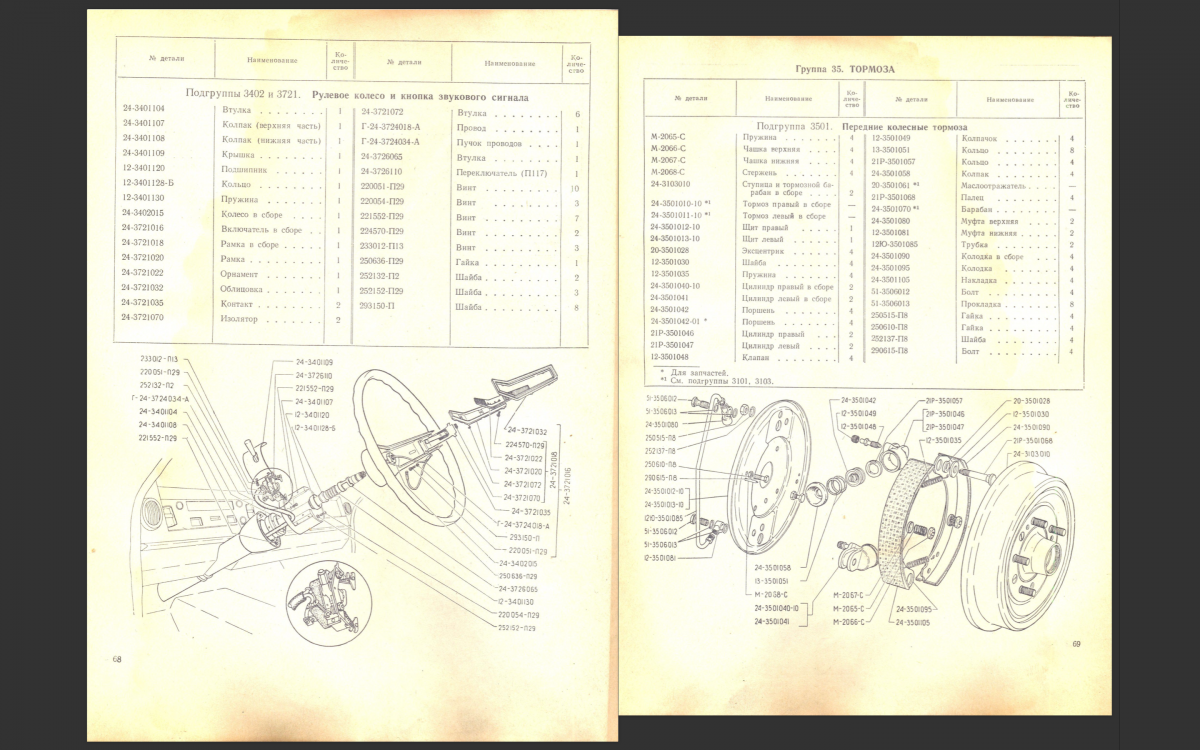

    24 Волга
    Снимок экрана 2018-08-03 в 10.32.15.png

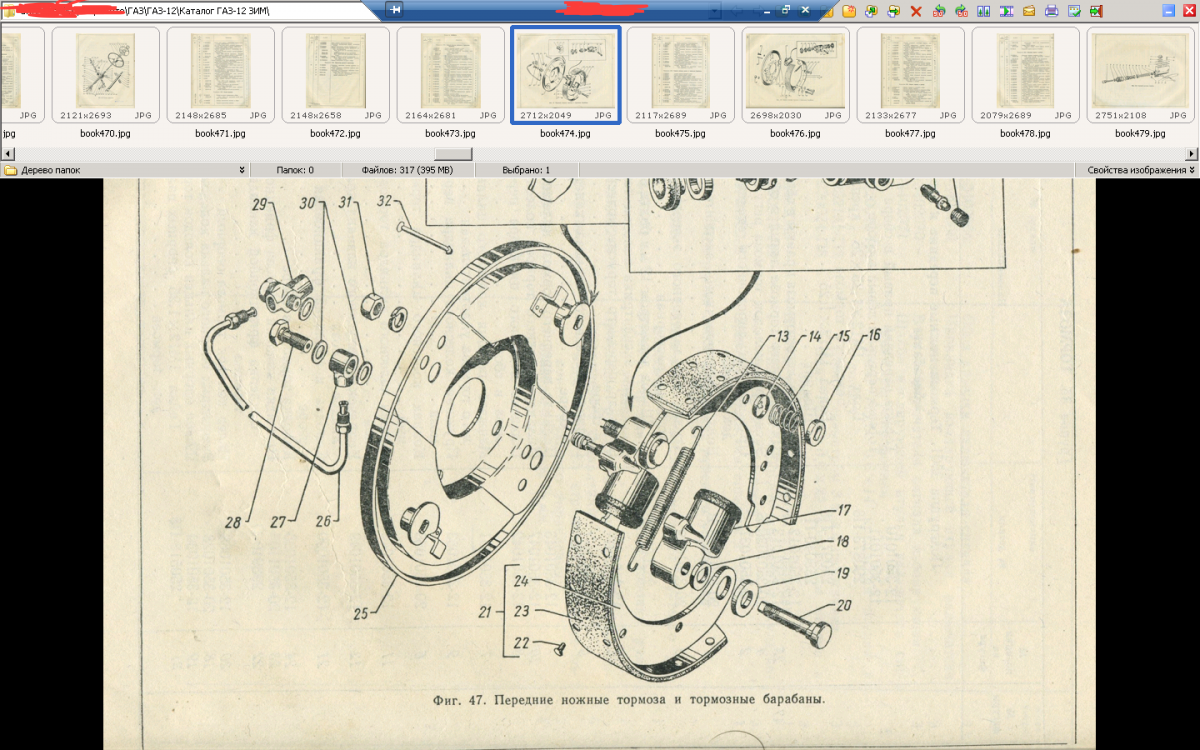

    12 Зим
    Снимок экрана 2018-08-03 в 10.26.04.png

  6. АНДРЕЙ 111

    АНДРЕЙ 111 Авторитет

    Регистрация:
    15 мар 2011
    Сообщения:
    13.423
    Сказали спасибо:
    1.708
    Адрес:
    Москва-Одинцово-Питер-Красноярск
    Чашки отдадим, спасибо.

  7. АНДРЕЙ 111

    АНДРЕЙ 111 Авторитет

    Регистрация:
    15 мар 2011
    Сообщения:
    13.423
    Сказали спасибо:
    1.708
    Адрес:
    Москва-Одинцово-Питер-Красноярск
    У меня стояли как раз со смещением на газ 24, на другие мосты они не подходили, а к чему ты примерял их.

  8. Serega Alfa

    Serega Alfa Пользователь

    Регистрация:
    30 июл 2013
    Сообщения:
    1.877
    Сказали спасибо:
    693
    Адрес:
    Ялта, Крым.
    Надо глянуть свои в гараже. Может и ошибаюсь. Если не прав, сорри.

  9. All21

    All21 Пользователь

    Регистрация:
    5 май 2017
    Сообщения:
    25
    Сказали спасибо:
    7
    Адрес:
    Санкт-Петербург

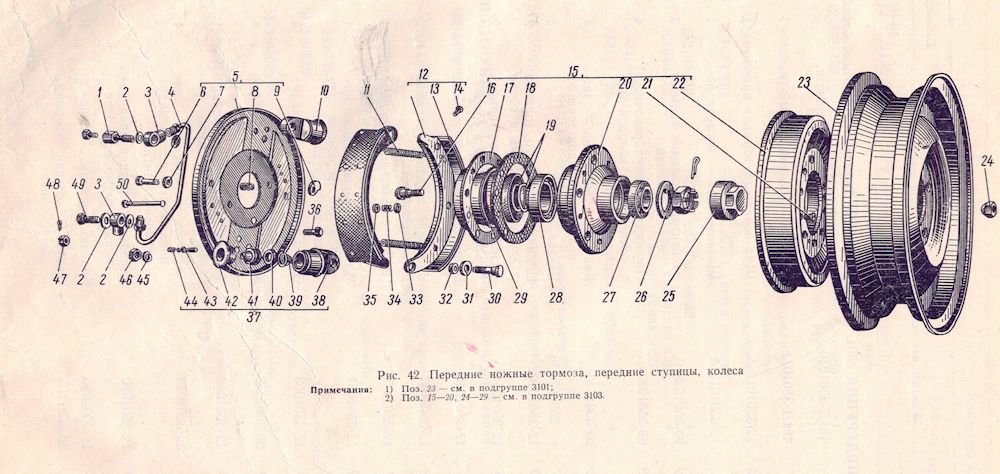

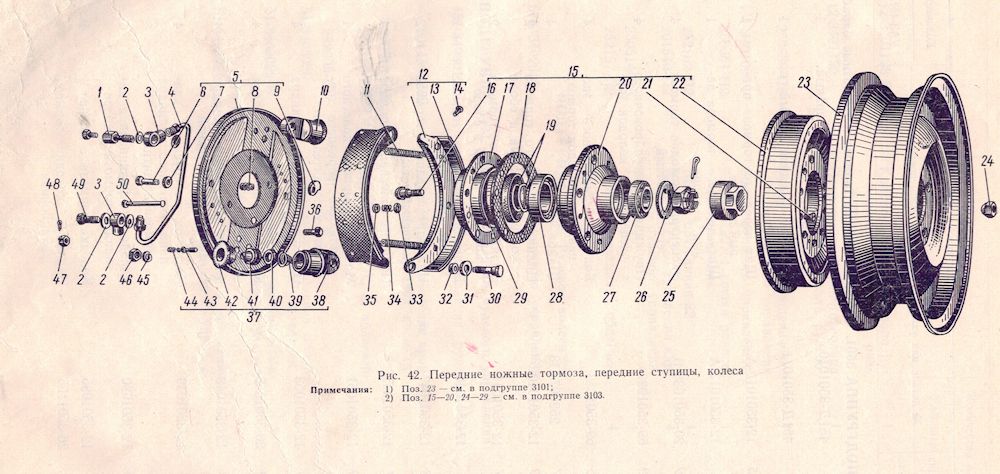

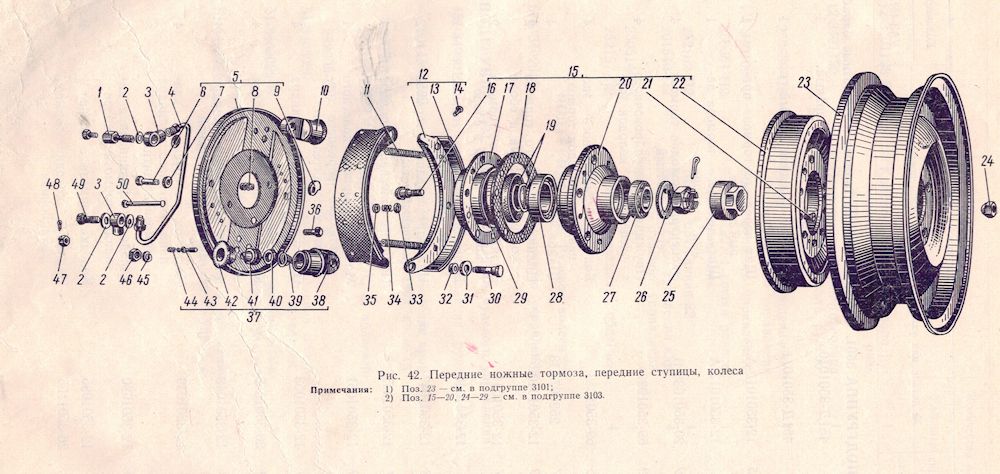

    Очень похоже на УАЗ


    Вложения:

    • CCI03082018.jpg
      Размер файла:
      109 КБ
      Просмотров:
      58
  10. АНДРЕЙ 111

    АНДРЕЙ 111 Авторитет

    Регистрация:
    15 мар 2011
    Сообщения:
    13.423
    Сказали спасибо:
    1.708
    Адрес:
    Москва-Одинцово-Питер-Красноярск
    на уазе должно быть отверстий по середине больше.

  11. Andrey1992

    Andrey1992 Пользователь

    Регистрация:
    5 сен 2010
    Сообщения:
    3.810
    Сказали спасибо:
    555
    Адрес:
    Москва
    На ГАЗовских шитах всегда было пятое дренажное отверстие , через которое излишняя смазка, выдавленная из ступичного через сальник отводилась наружу. Может это вообще не от Москвича какого-нибудь типа 407 или подобное?

  12. АНДРЕЙ 111

    АНДРЕЙ 111 Авторитет

    Регистрация:
    15 мар 2011
    Сообщения:
    13.423
    Сказали спасибо:
    1.708
    Адрес:
    Москва-Одинцово-Питер-Красноярск
    Не на всех щитках оно есть внизу.

  13. Andrey1992

    Andrey1992 Пользователь

    Регистрация:
    5 сен 2010
    Сообщения:
    3.810
    Сказали спасибо:
    555
    Адрес:
    Москва
    Видел Победовские, 21-е и 24-е. На всех было. Если только на ранних победовских его не было...
    Кирилл, а какой диаметр рабочих тормозных и самого щита? Я бы от этого отталкивался.

  14. Кирилл

    Кирилл Administrator Команда форума

    Регистрация:
    14 июн 2014
    Сообщения:
    1.609
    Сказали спасибо:
    390
    Адрес:
    Москва
    Ты про цилиндры? 44,5 мм внешний диаметр. А вообще вся конструкция как родная входит в победовский барабан. Учитывая, что на ЗИМе тоже шли барабаны победовские, пока склоняюсь, что это все-таки он. Во всяком случае, запросил чертеж зимовского щита, посмотрим...

  15. АНДРЕЙ 111

    АНДРЕЙ 111 Авторитет

    Регистрация:
    15 мар 2011
    Сообщения:
    13.423
    Сказали спасибо:
    1.708
    Адрес:
    Москва-Одинцово-Питер-Красноярск
    а примерял к чему этот щит? барабаны все одинаковые по сей день.

  16. Кирилл

    Кирилл Administrator Команда форума

    Регистрация:
    14 июн 2014
    Сообщения:
    1.609
    Сказали спасибо:
    390
    Адрес:
    Москва
    к барабану подходит, к кулаку нет. Кулак я тебе показывал, обычный победовский, как и барабан. Прям уже надо расследование проводить, нюансов полно вылезает))

  17. АНДРЕЙ 111

    АНДРЕЙ 111 Авторитет

    Регистрация:
    15 мар 2011
    Сообщения:
    13.423
    Сказали спасибо:
    1.708
    Адрес:
    Москва-Одинцово-Питер-Красноярск
    может перепутал левый и правый щит.

  18. Кирилл

    Кирилл Administrator Команда форума

    Регистрация:
    14 июн 2014
    Сообщения:
    1.609
    Сказали спасибо:
    390
    Адрес:
    Москва
    Зим это в общем. Вот пруф https://www.drive2.ru/l/288230376152538878/. Покопался в каталогах и чертежах, выяснил про различия, если будет интересно, могу выложить.
