    Про заднюю спинку было рассказано тут
    http://www.pobeda-club.ru/threads/rekonstrukcija-salona-chast-pervaja-zadnjaja-spinka-karkas.14319/


    расскажу про заднюю сидушку.
    Напомню --Делаем, так, как было с завода

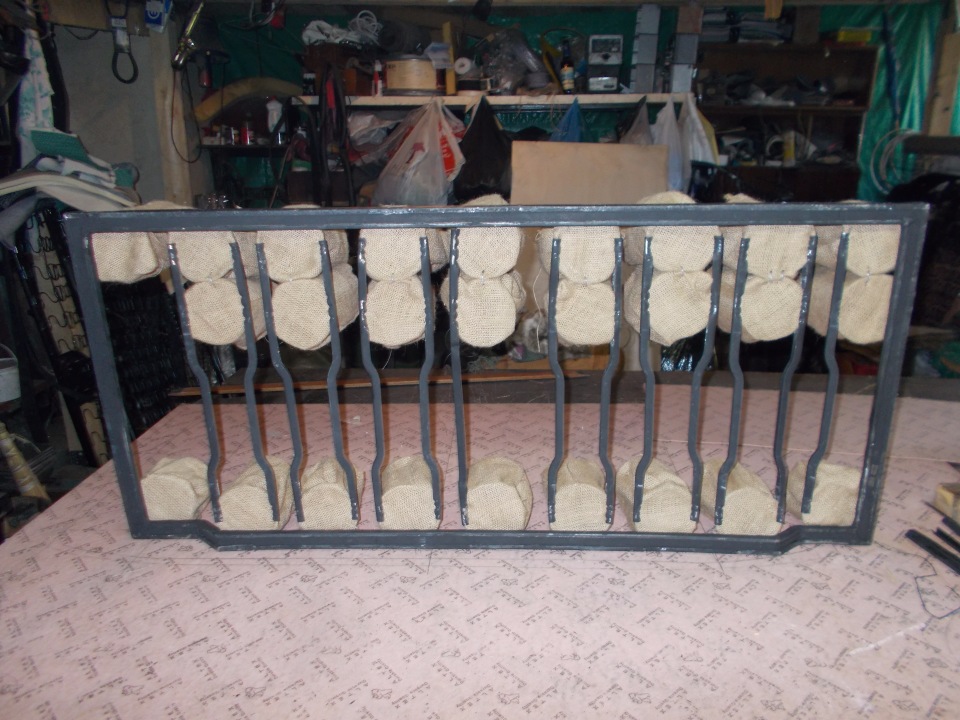

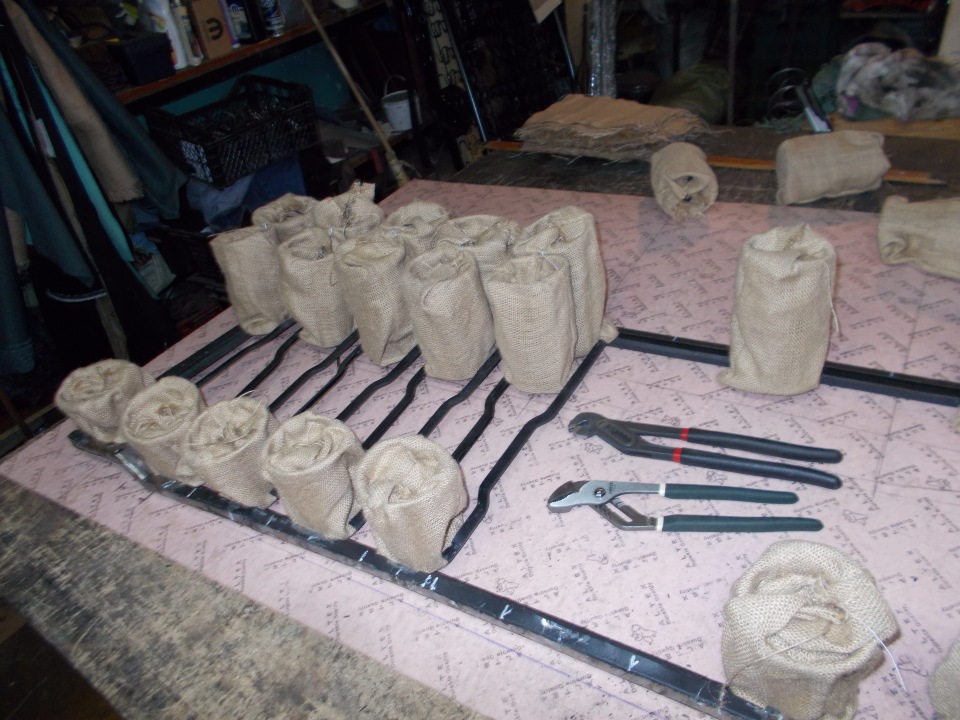

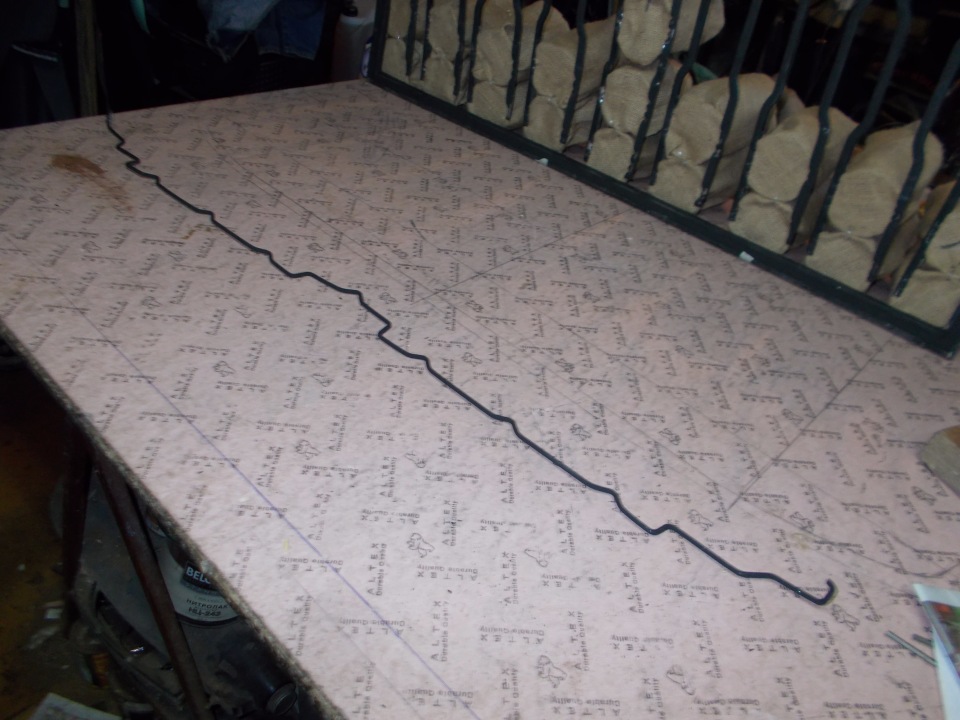

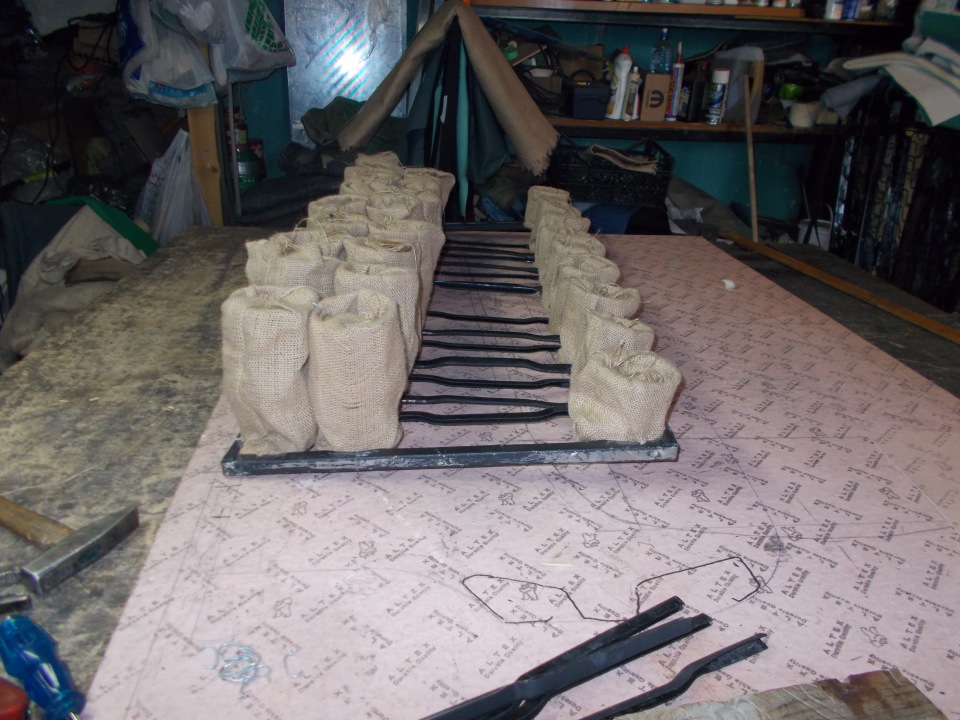

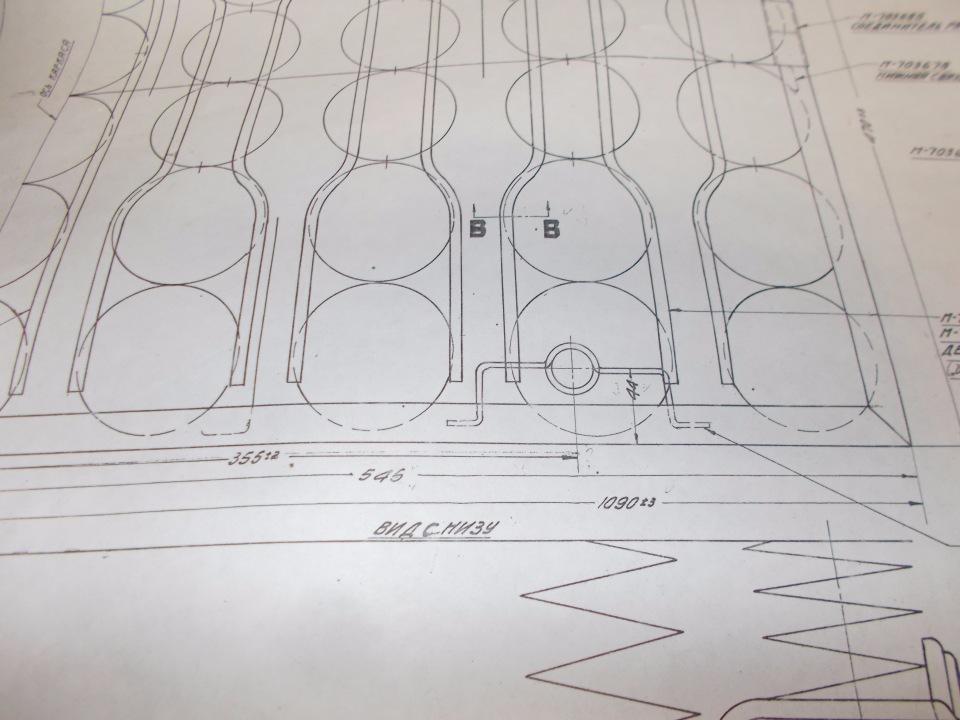

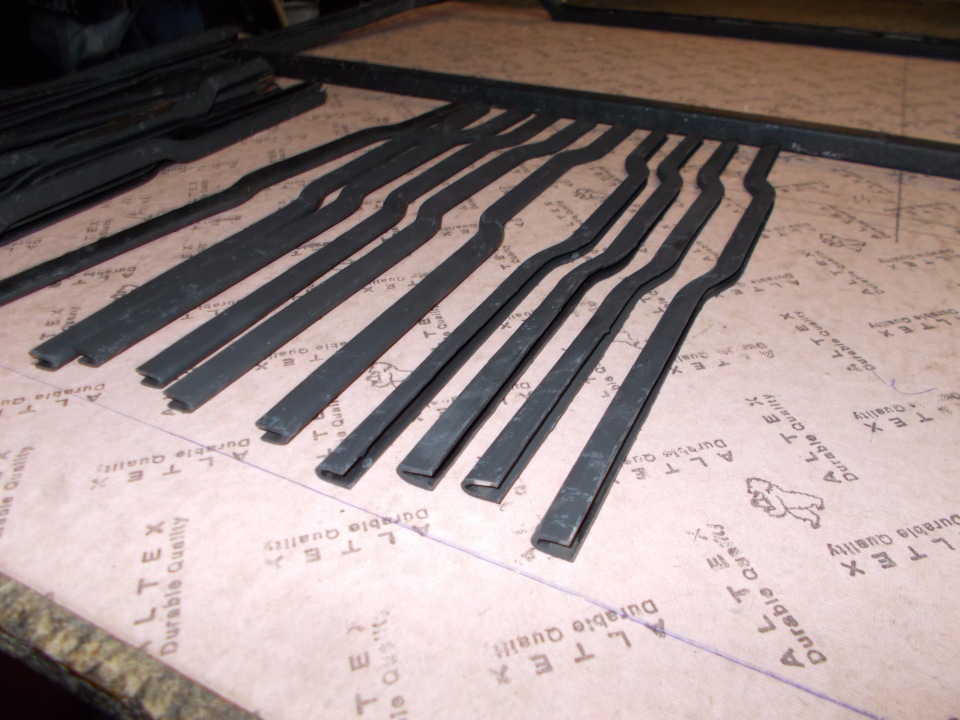

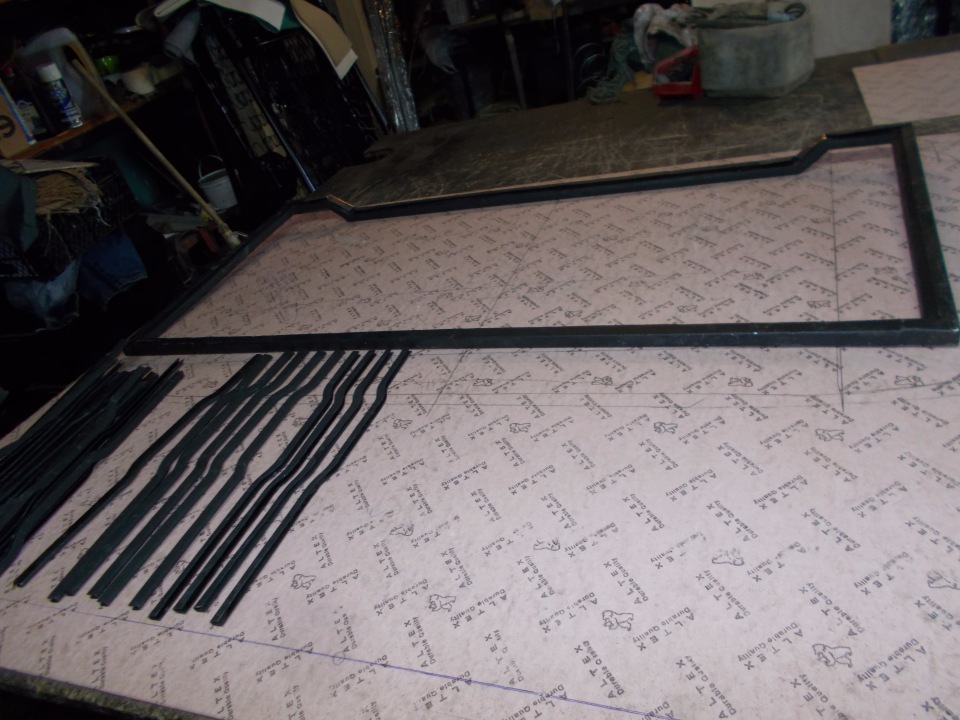

    конструкция задней сидушки, совсем другая. тут у нас металлическая рама, гнутая в 3 плоскостях.
    И сечение самой рамы, довольно сложное.

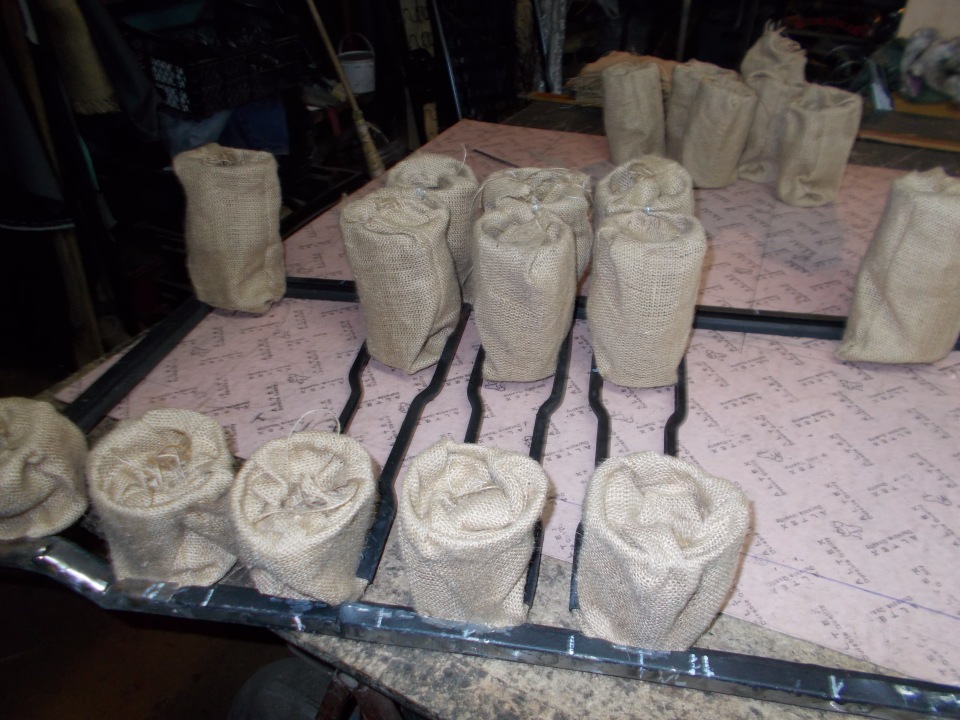

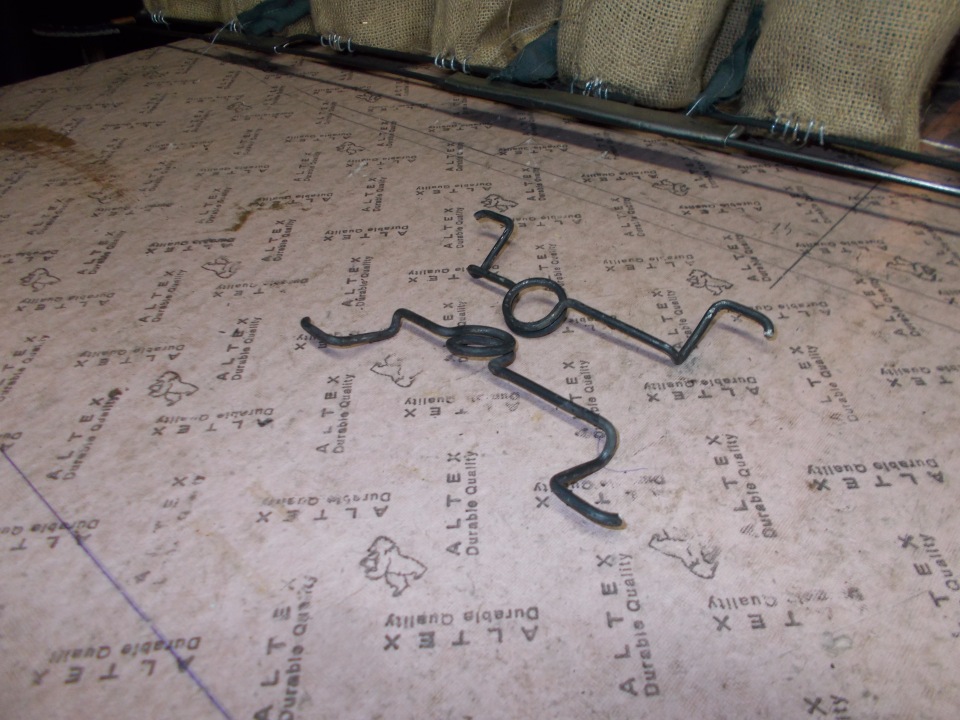

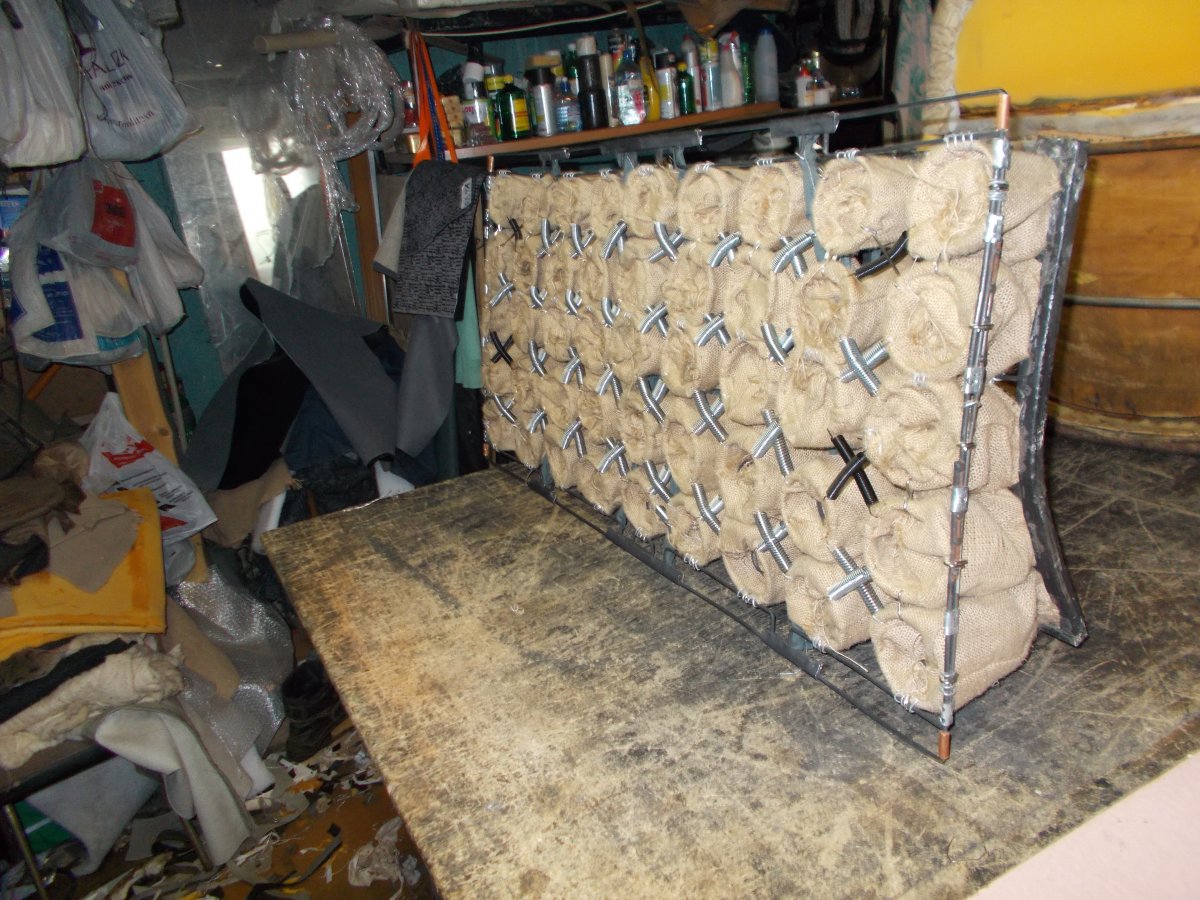

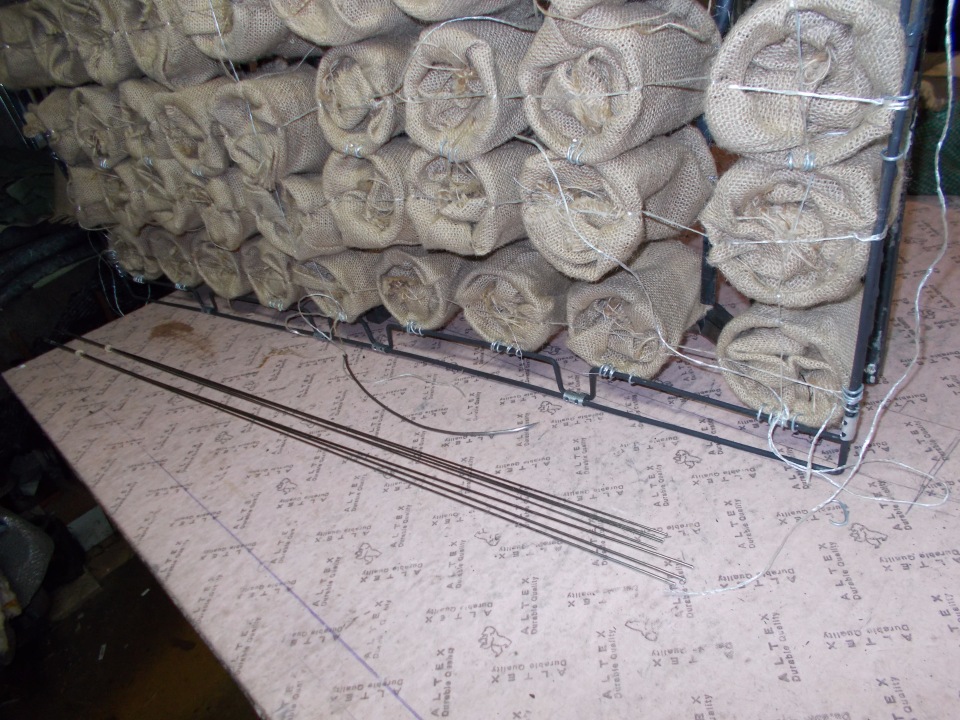

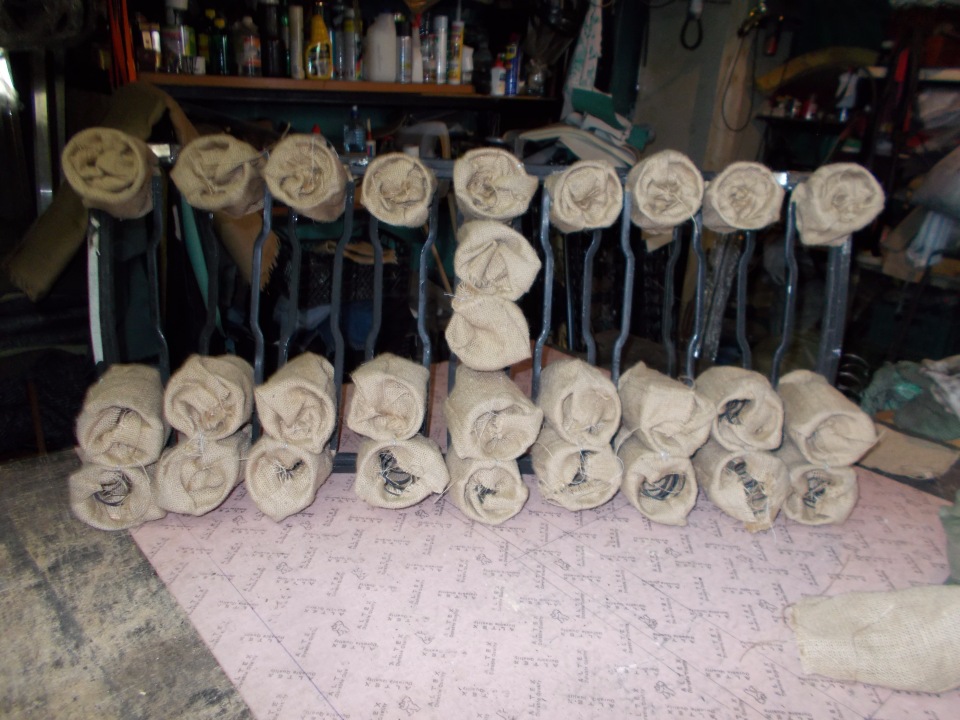

    Все основные пружины зашиты, каждая в свой чехольчик из плотной льняной мешкавины
    [​IMG]

    [​IMG]

    [​IMG]

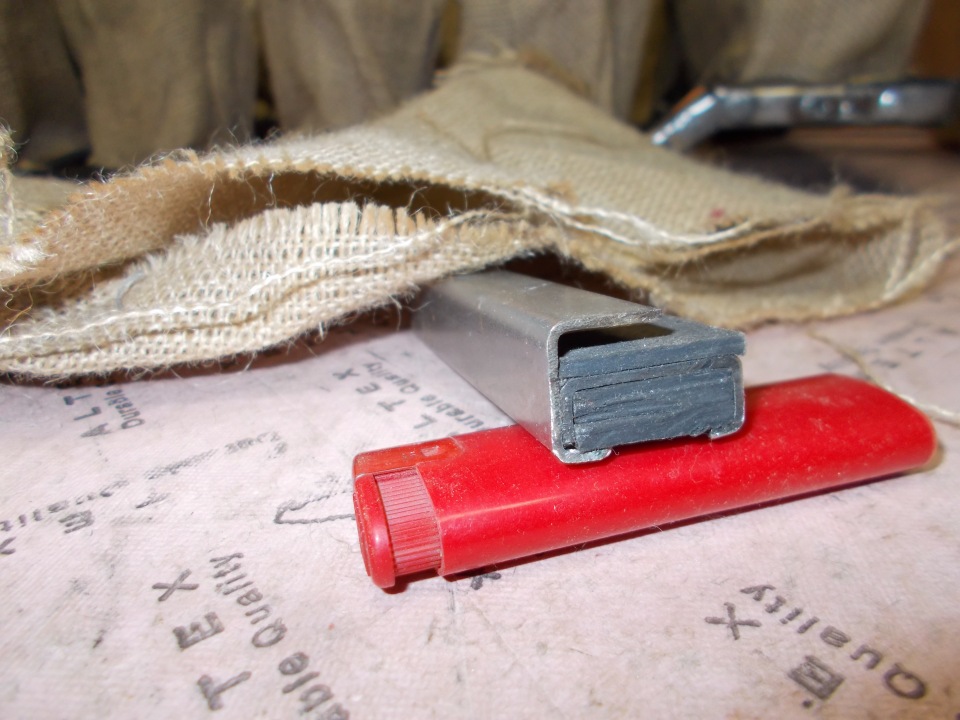

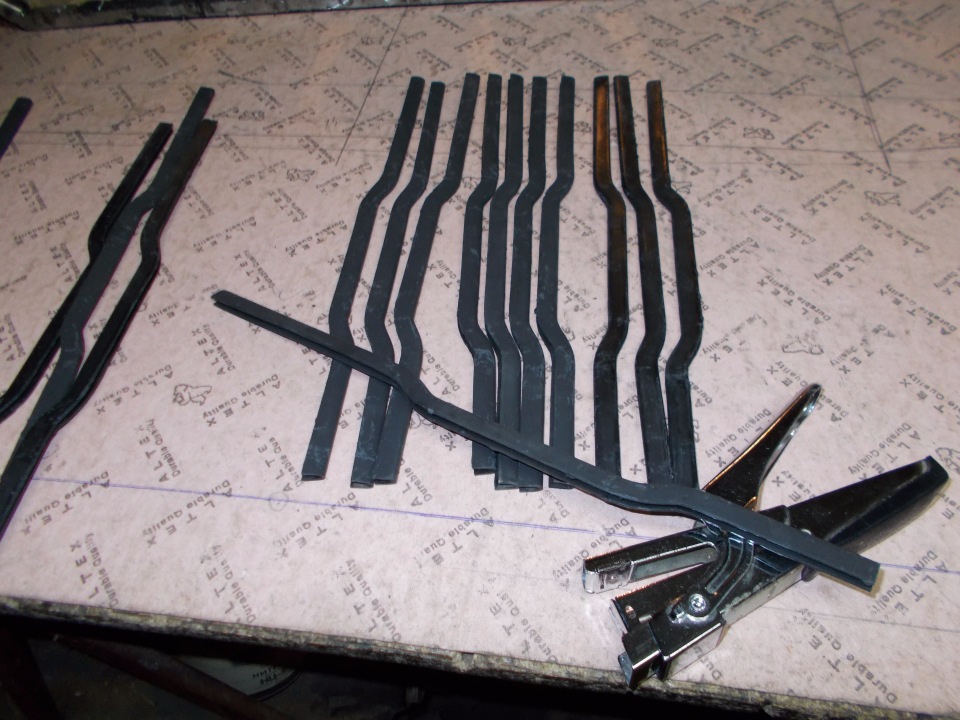

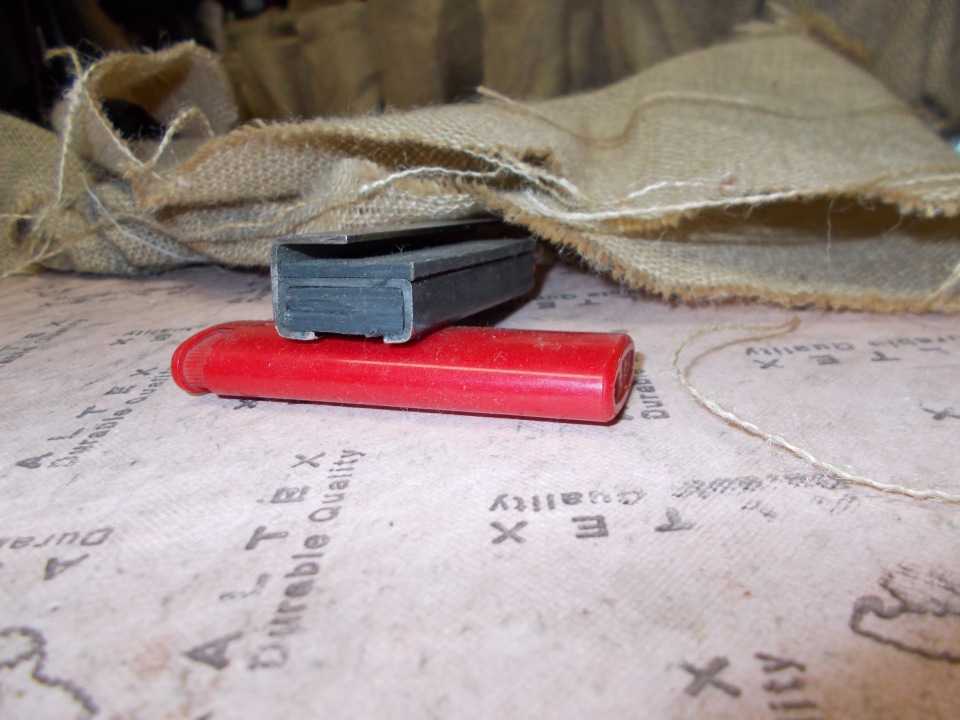

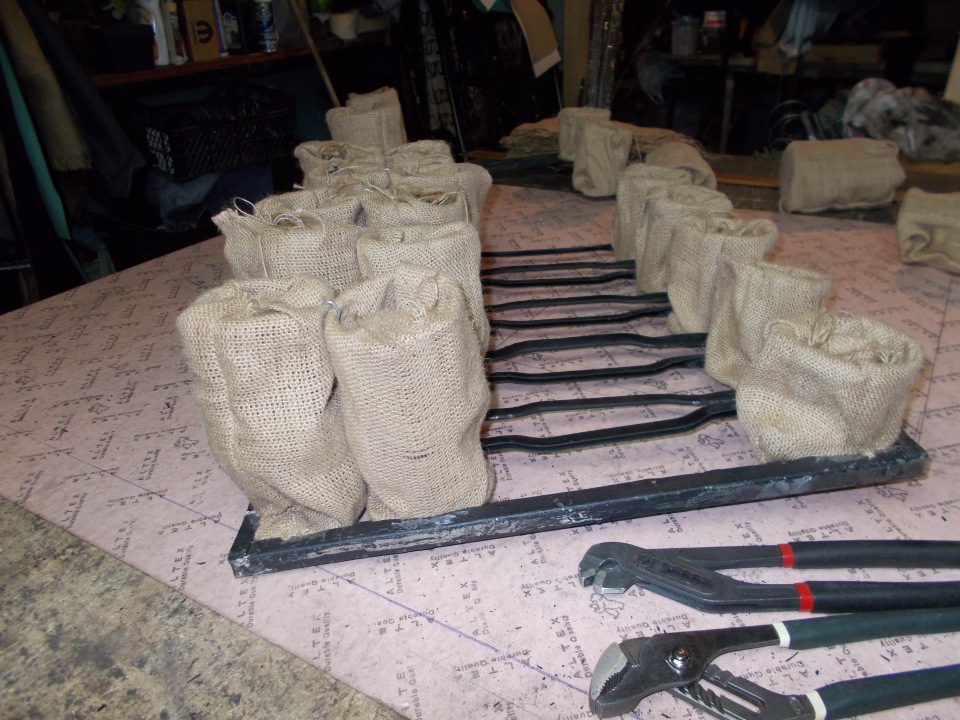

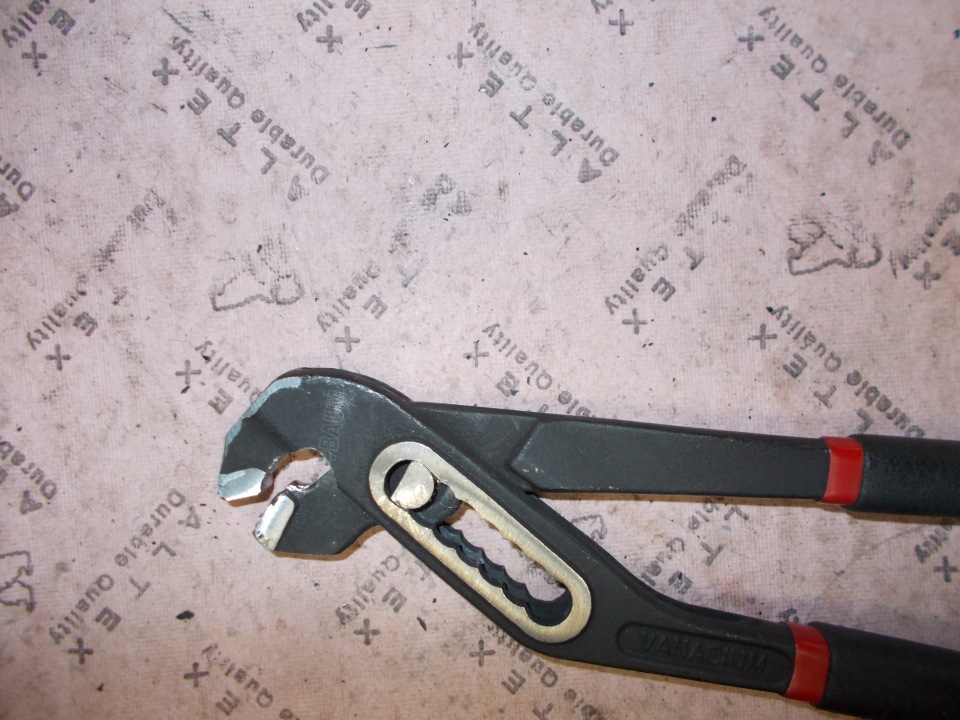

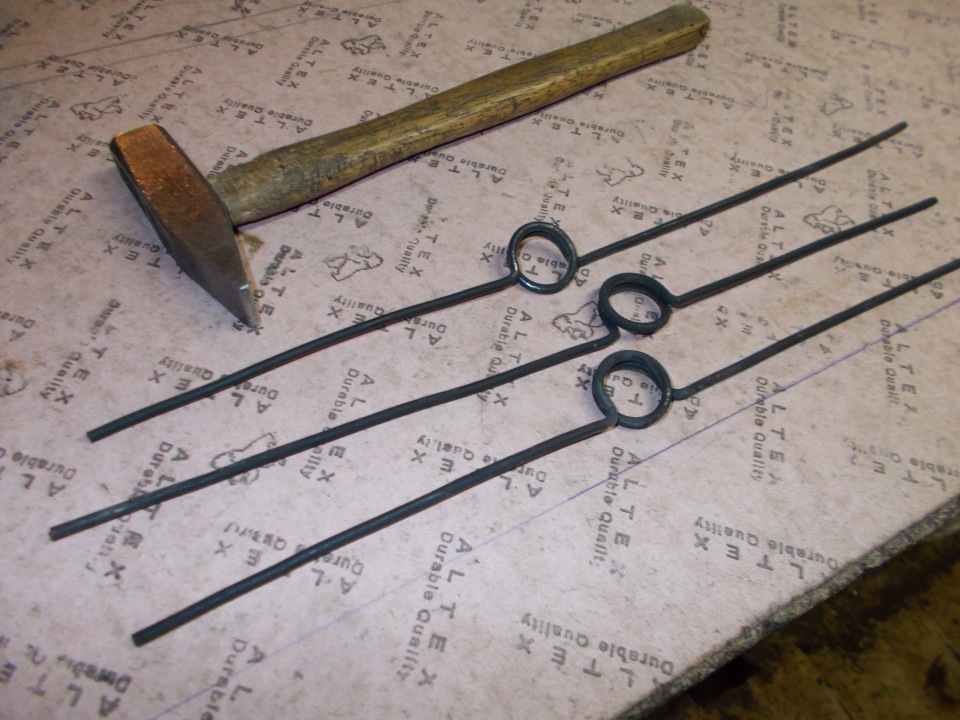

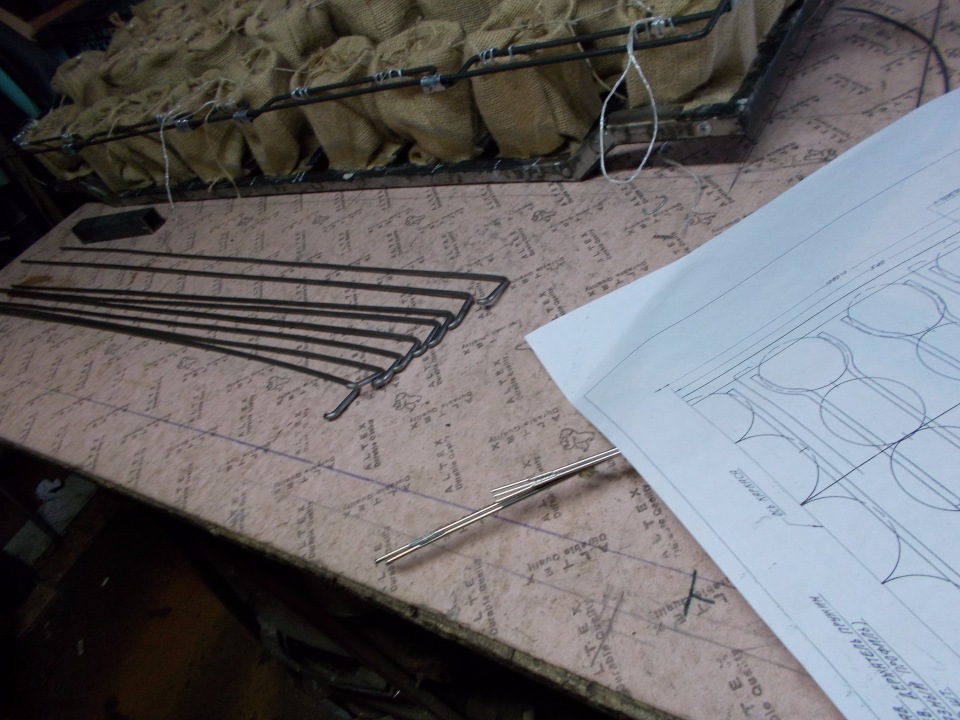

    тут видим сечение рамы в неё запрессован плотный картон, а в щель вставляются пружины, и зажимаются самодельными клещами.


    [​IMG]

    [​IMG]





    [​IMG]










    [​IMG]

    [​IMG]



    [​IMG]

    [​IMG]





    [​IMG]



    [​IMG]





    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    mickas и mmm нравится это.
  2. алекса

    алекса Авторитет

    Регистрация:
    4 ноя 2007
    Сообщения:
    1.473
    Сказали спасибо:
    277
    Адрес:
    Москва

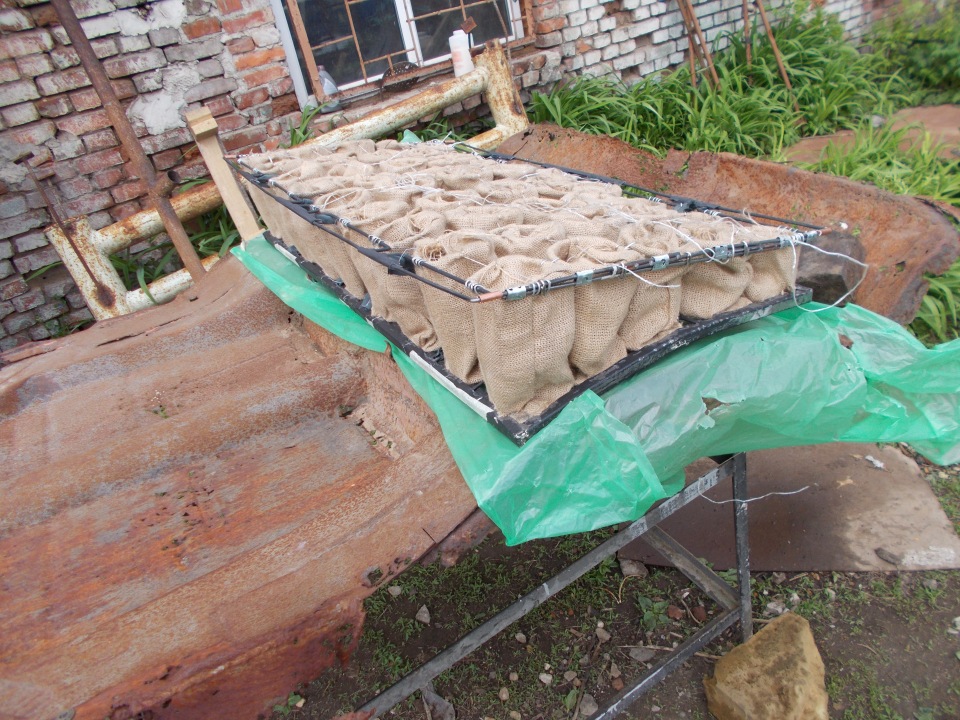

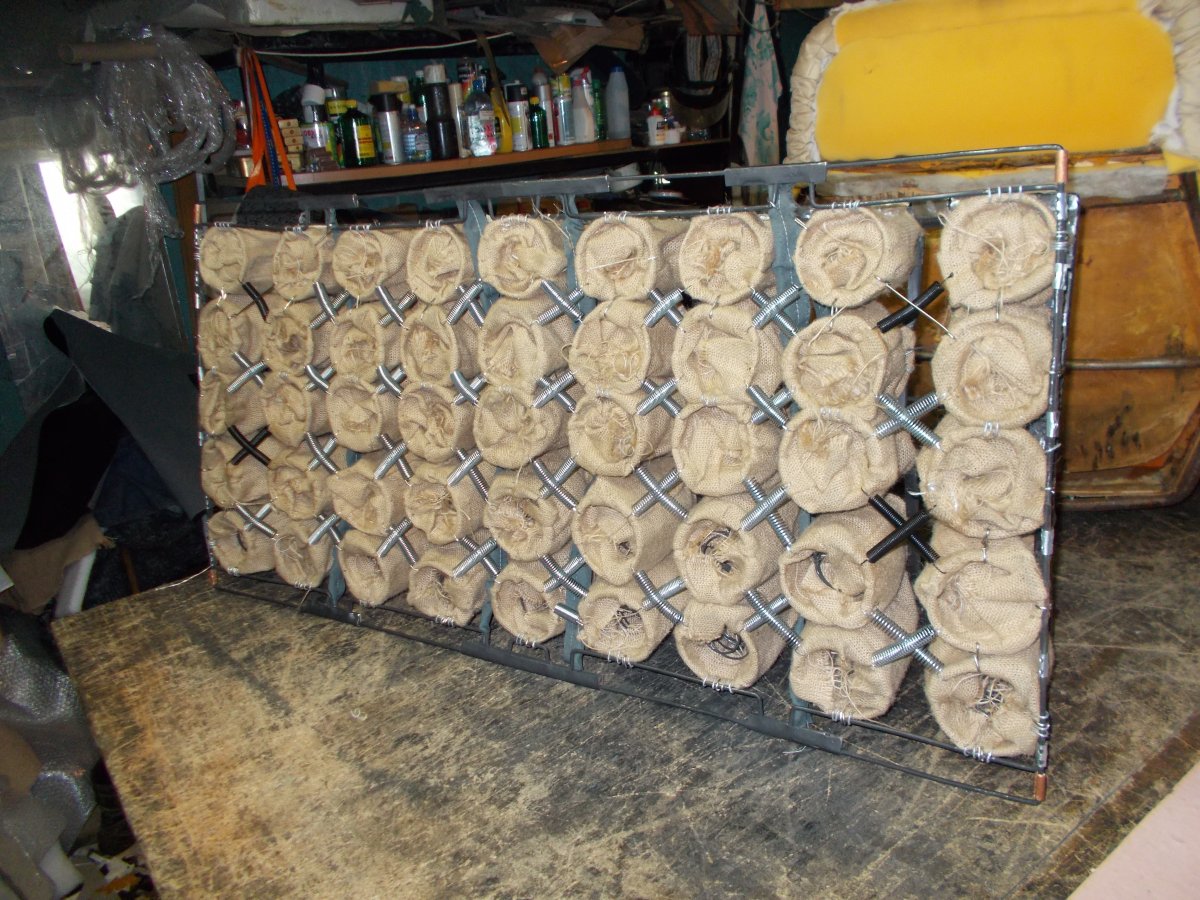

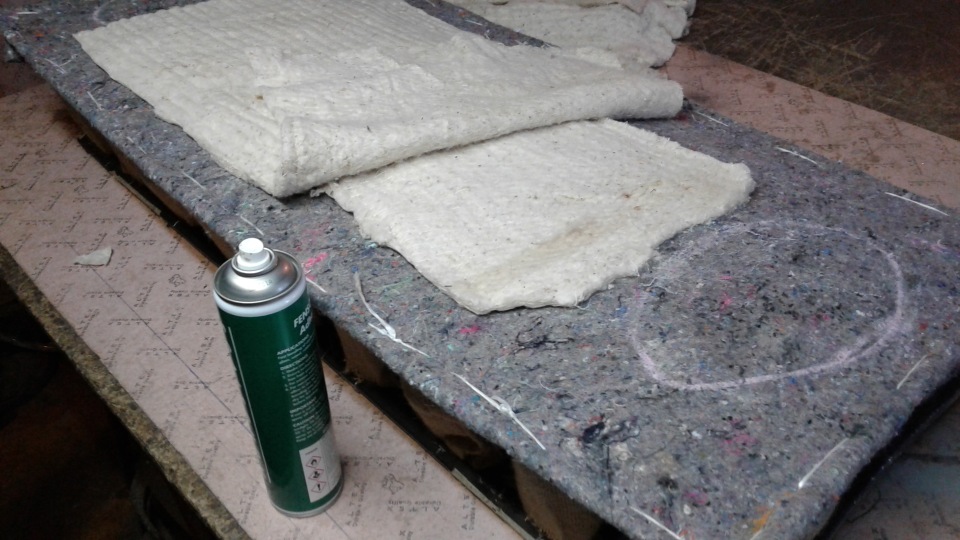

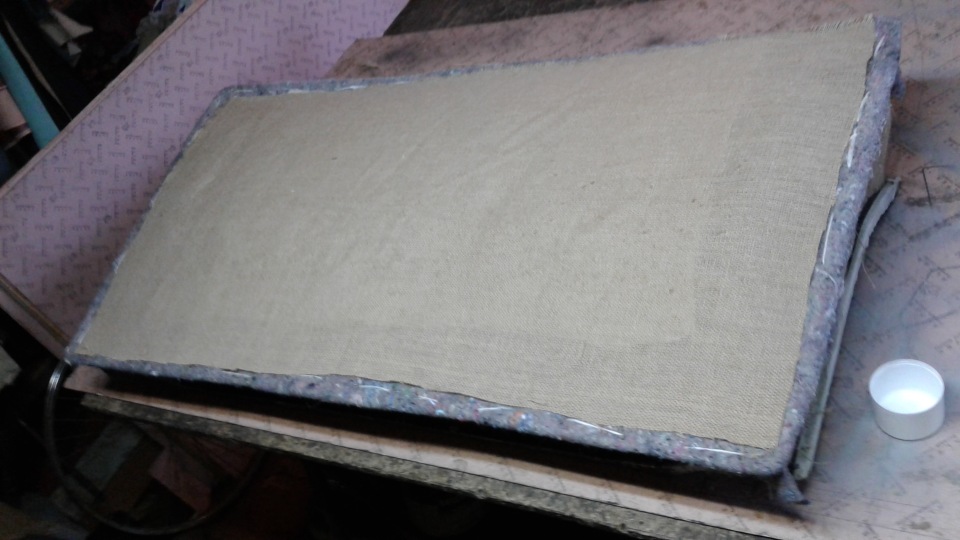

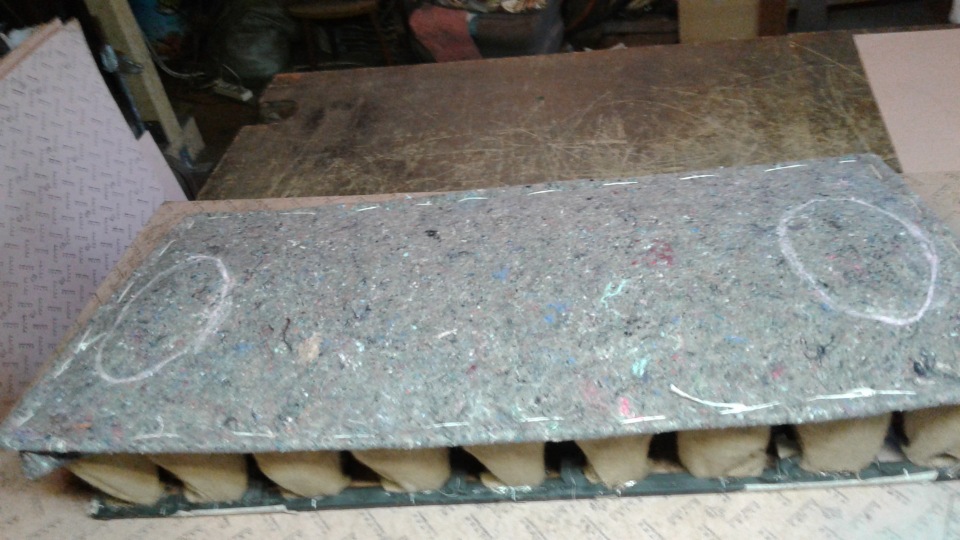

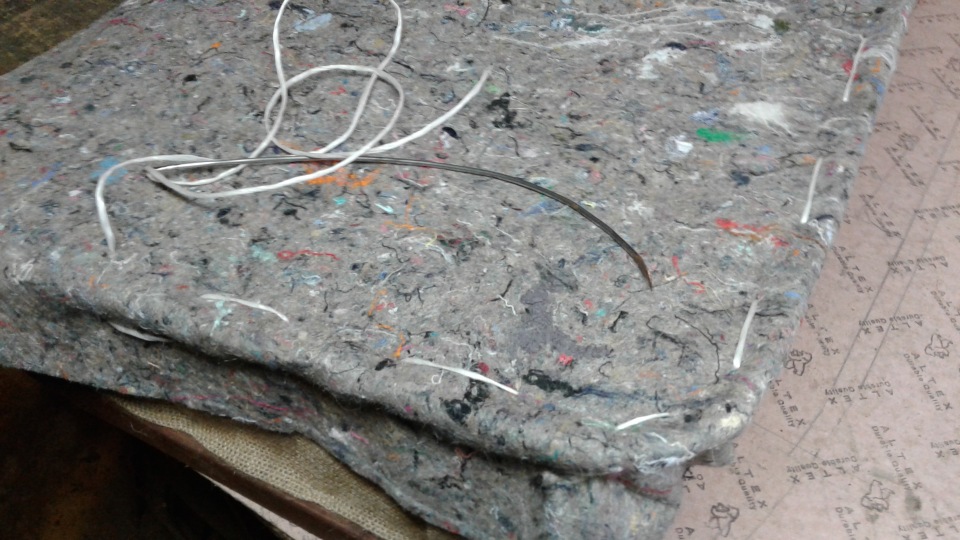

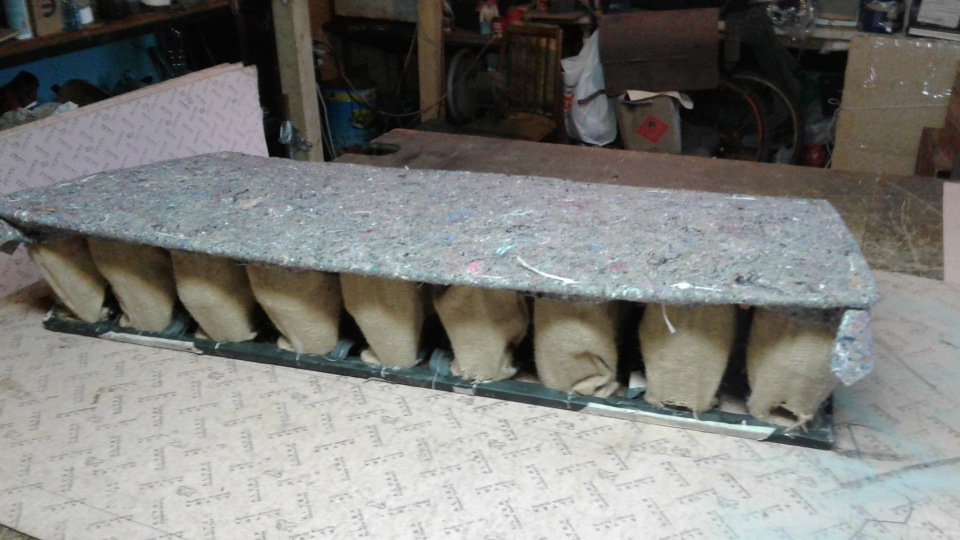

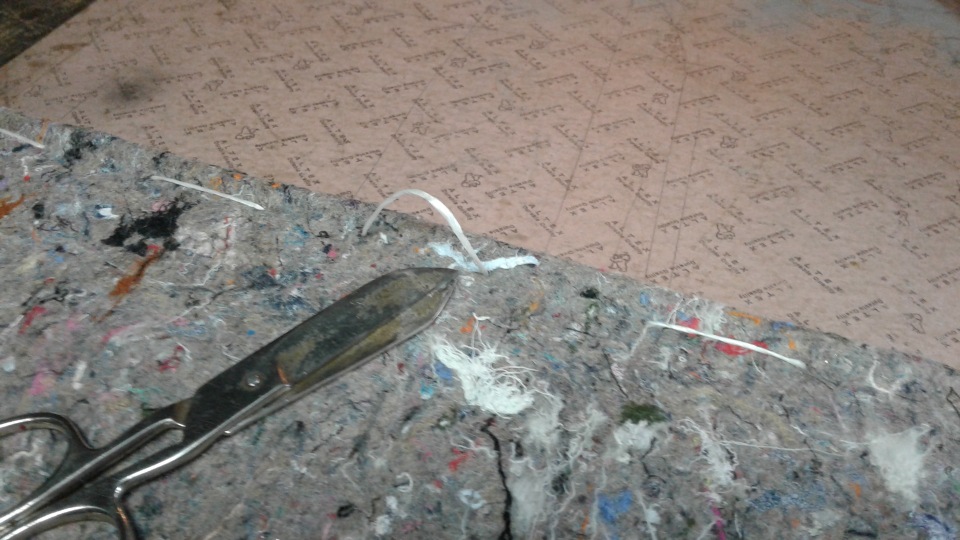

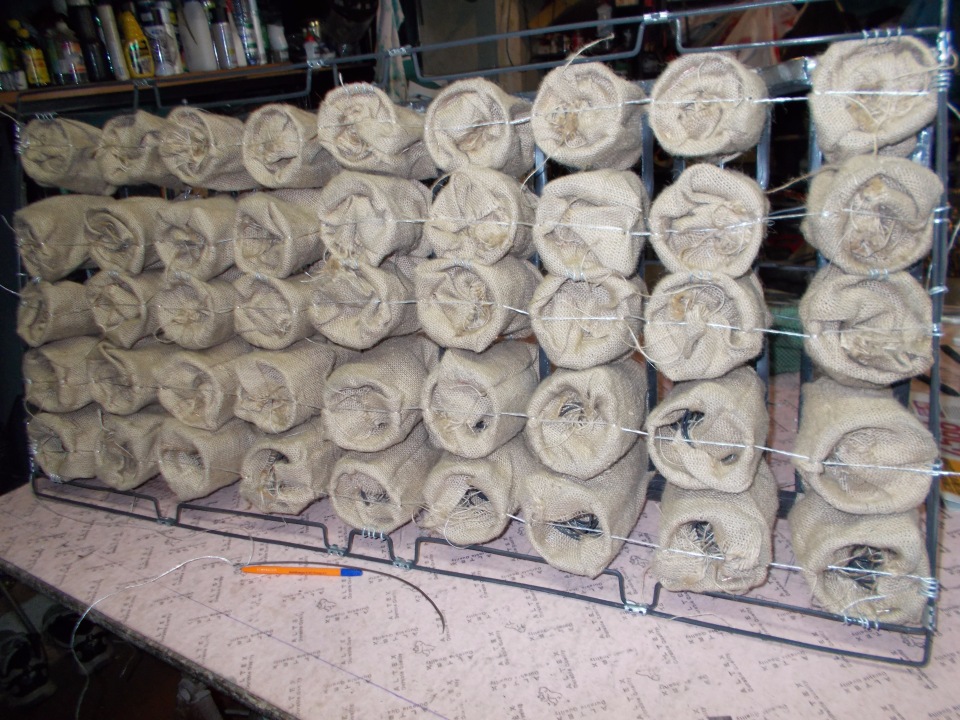

    пружинный каркас задней сидушки готовый к формированию ВАТНИКА (не путать с телогрейкой


    )ll]103706[/ATTACH] 007.JPG 006.JPG

    mickas и mmm нравится это.
  3. алекса

    алекса Авторитет

    Регистрация:
    4 ноя 2007
    Сообщения:
    1.473
    Сказали спасибо:
    277
    Адрес:
    Москва

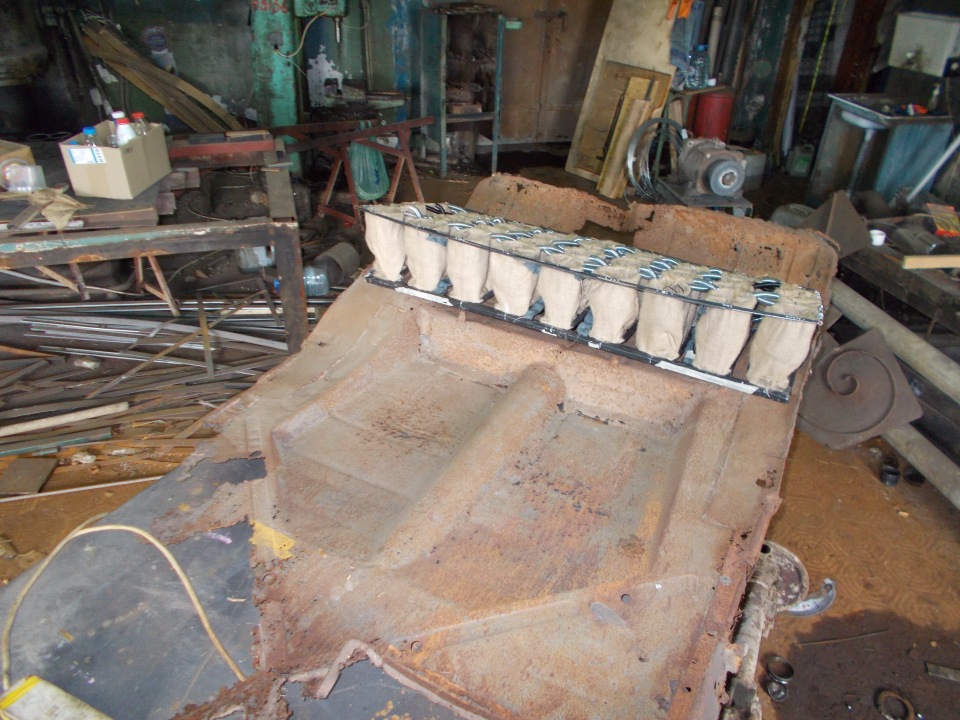

    Далее попробую примерить каркас на машине.

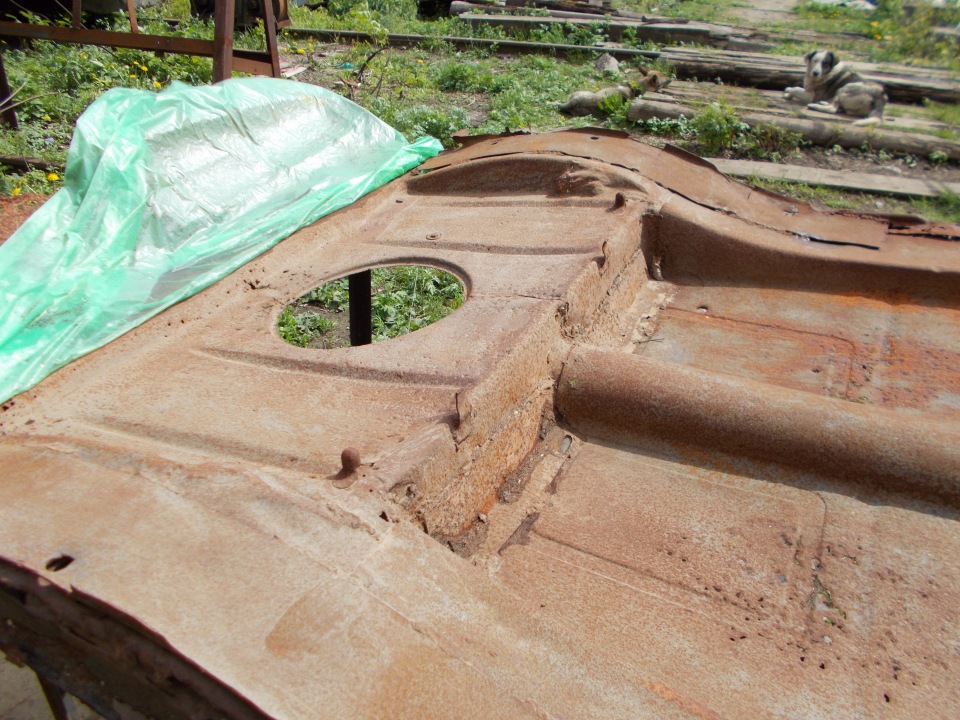

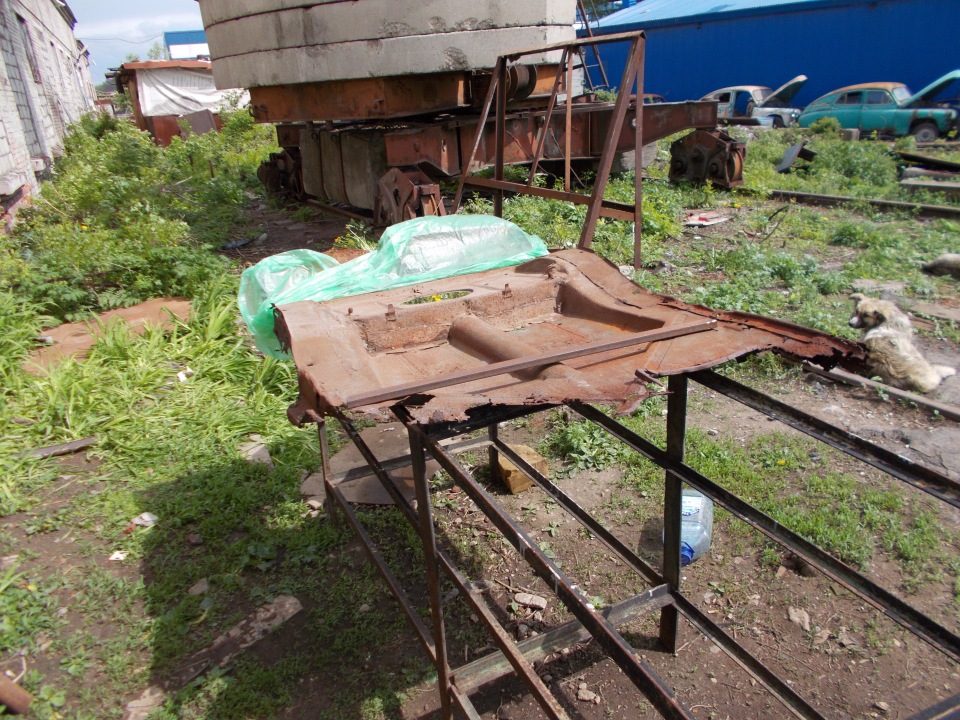

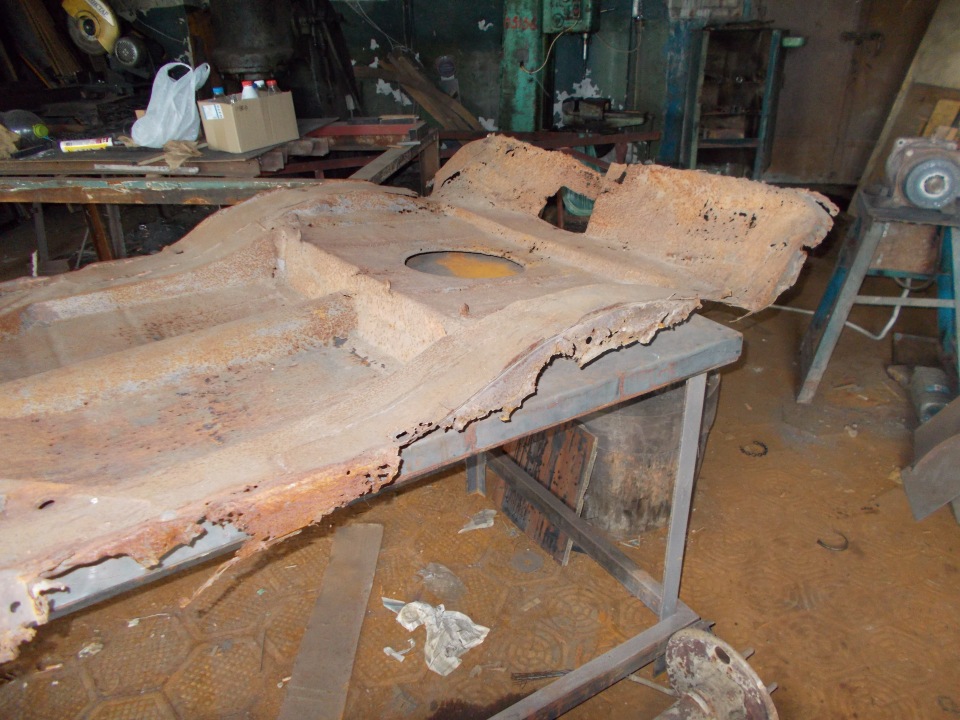

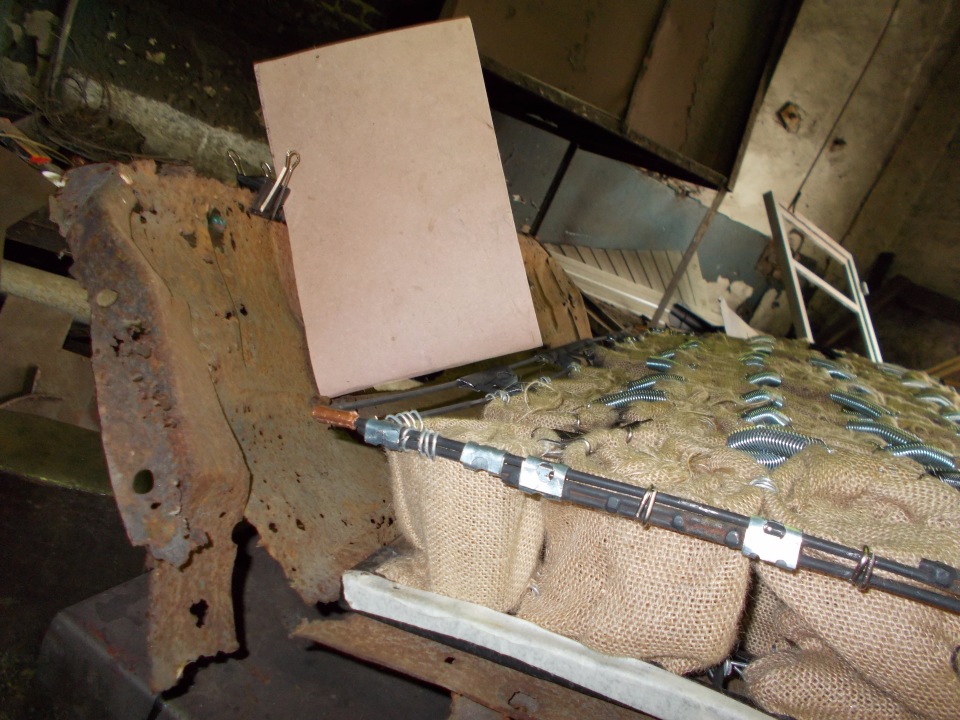

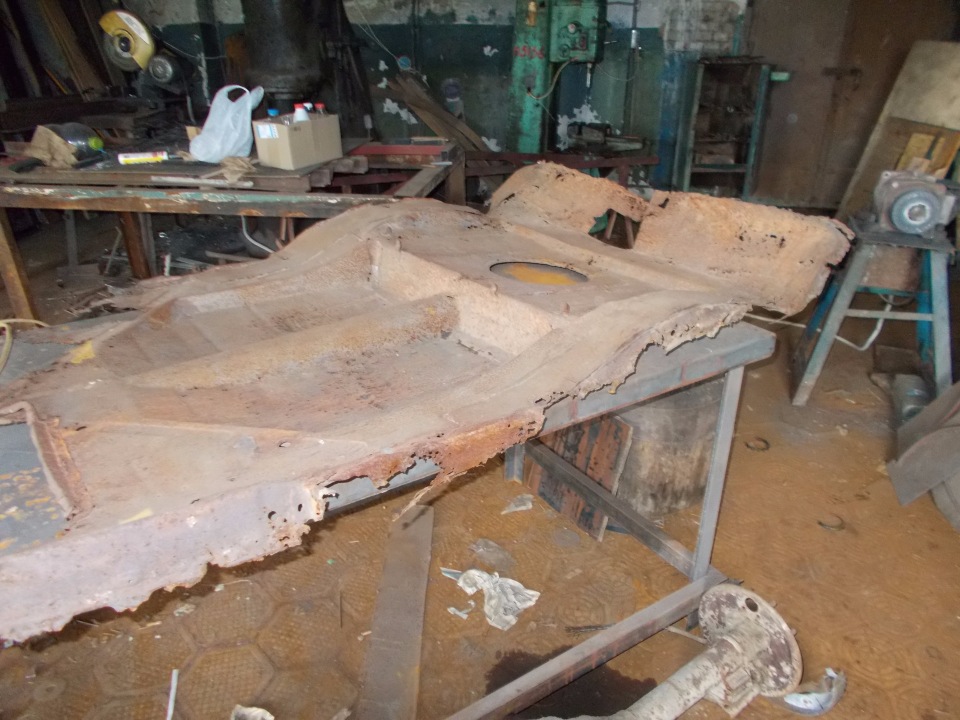

    Для этого беру, первый попавшийся фрагмент пола ГАЗ-М1, кладу его на стол и примеряю на него каркас.
    Розовая картонка выполняет тут роль спинки. во время примерки.
    Всё подходит.

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    с удовольствием отвечу на технические вопросы, в меру своих знаний, конечно.

    nikolajivanych, Холоднов, Зубр и ещё 1-му нравится это.
  4. Новотны

    Новотны Пользователь

    Регистрация:
    22 окт 2009
    Сообщения:
    495
    Сказали спасибо:
    242
    Адрес:
    Мск
    Блин, как всё заморочено!:)
    На Вашу работу всегда приятно смотреть, Александр.

    mickas и Зубр нравится это.
  5. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    5.186
    Сказали спасибо:
    1.895
    Адрес:
    РБ,г.Минск
    круто!
