По электрике подскажите!

Тема в разделе "Помогите советом...", создана пользователем psixoz, 11 май 2009.

  1. pobedovod

    pobedovod Авторитет

    Регистрация:
    23 дек 2007
    Сообщения:
    4.009
    Сказали спасибо:
    2.320
    Адрес:
    Болгария
    Все верно,в дополнении при выключенном зажигании работает и салонное освещение,во втором положении включены фары (ближний или дальний свет в зависимости от положения ножного переключателя).

  2. АНДРЕЙ 111

    АНДРЕЙ 111 Авторитет Команда форума 12 лет на форуме

    Регистрация:
    15 мар 2011
    Сообщения:
    12.481
    Сказали спасибо:
    987
    Адрес:
    МОСКВА, М.О.(Одинцово),ПИТЕР, КРАСНОЯРСК.
    освещение вроде без зажигания работает.

  3. ORAS

    ORAS Пользователь

    Регистрация:
    6 май 2008
    Сообщения:
    2.516
    Сказали спасибо:
    661
    Адрес:
    Москва
    Поворотники, стеклоочиститель работают при включённом зажигании.
    Приёмник работает при включённом зажигании или в левом положении ключа, когда зажигание выключено.

  4. Pika

    Pika Пользователь

    Регистрация:
    2 мар 2012
    Сообщения:
    920
    Сказали спасибо:
    392
    Адрес:
    ХМАО Югра
    Салонное освещение сейчас работает в первом (на один щелчек вытащить) щелчке ЦПС с габаритами.
    Контролька дальнего включается не от положения ножного переключателя, а на втором щелчке ЦПС и не реагирует на положение ножного переключателя.

  5. АНДРЕЙ 111

    АНДРЕЙ 111 Авторитет Команда форума 12 лет на форуме

    Регистрация:
    15 мар 2011
    Сообщения:
    12.481
    Сказали спасибо:
    987
    Адрес:
    МОСКВА, М.О.(Одинцово),ПИТЕР, КРАСНОЯРСК.
    провода перепутали скорее всего на цпс

  6. Pika

    Pika Пользователь

    Регистрация:
    2 мар 2012
    Сообщения:
    920
    Сказали спасибо:
    392
    Адрес:
    ХМАО Югра
    Вроде по схеме собрал, выше выкладывал переход на современный цпс. Может схема кривая или руки.
    Кто может схему оценить?

  7. Pika

    Pika Пользователь

    Регистрация:
    2 мар 2012
    Сообщения:
    920
    Сказали спасибо:
    392
    Адрес:
    ХМАО Югра
    Всю голову сломал, не могу найти передний габарит(((
    Неужели нет авто электрика по проводке пообщаться?

    Последнее редактирование: 21 окт 2017
  8. Pika

    Pika Пользователь

    Регистрация:
    2 мар 2012
    Сообщения:
    920
    Сказали спасибо:
    392
    Адрес:
    ХМАО Югра
    В общем передний габарит зажег, но тут возникает вопрос:
    - передние габариты должны гаснуть при переключении ЦПС на "ближний свет"?
    Смотрел по старой конструкции ЦПС в схеме вроде бы должны гаснуть. Реализовал такую схему используя провод контрольной лампочки "дальнего света" все работает, только нет контрольки. Пробовал на контакт ЦПС "ближний-дальний" при включенном дальнем - не светится, на контакте ЦПС "габарит" светится и указывает на "дальний" при переключении на "ближний" контролька гаснет, вродебы все норм, но при переключении ЦПС в первое положение контролька горит с габаритами(((

    Посмотрите - правильно ли подключен ножной переключатель «ближний-дальний»???
    Посмотреть вложение 108607
    Подключение ЦПС (нарисовал как мог)
    Посмотреть вложение 108608

    Последнее редактирование: 21 окт 2017
  9. Mexanik1980

    Mexanik1980 Пользователь

    Регистрация:
    19 мар 2012
    Сообщения:
    3.333
    Сказали спасибо:
    436
    Адрес:
    г Бронницы
    При включении ближнего подфарники гаснут.У меня так.

    Pika нравится это.
  10. Pika

    Pika Пользователь

    Регистрация:
    2 мар 2012
    Сообщения:
    920
    Сказали спасибо:
    392
    Адрес:
    ХМАО Югра
    А когда дальний вкл - ближний гаснет?

  11. Serega Alfa

    Serega Alfa Пользователь

    Регистрация:
    30 июл 2013
    Сообщения:
    1.294
    Сказали спасибо:
    336
    Адрес:
    Ялта, Крым.
    Первый щелчок габариты и приборы. Приборы отдельно можно выключить тумблером под торпедо слева от руля. Второй щелчок ЦПС. Габариты гаснут, ближний свет горит. А уже ножным переключателем ПРИ ВТОРОМ ЩЕЛЧКЕ ЦПС, переключаем ближний на дальний. Дальний горит, ближний гаснет.

    Pika нравится это.
  12. Pika

    Pika Пользователь

    Регистрация:
    2 мар 2012
    Сообщения:
    920
    Сказали спасибо:
    392
    Адрес:
    ХМАО Югра
    Понял, значит ближний у меня не там живет(

  13. СЭМ

    СЭМ Пользователь

    Регистрация:
    12 янв 2015
    Сообщения:
    1.581
    Сказали спасибо:
    394
    Адрес:
    Выборг
    Прошу прощения у автора темы . Вопрос такой : при первом положении ЦПС когда горят только габариты попереключать ножной переключатель - будут изменения в освещении ? Мне один старый электрик говорил что должно переключать с габаритов на ближний свет - это правильно ?

  14. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    5.174
    Сказали спасибо:
    1.888
    Адрес:
    РБ,г.Минск
    ЦПС в первом положении зажигает задние габариты и передние. Переключатель ближнего дальнего не задействован
    А во втором положении задние габариты и переключатель ближнего дальнего
    А передние габариты не подключаются

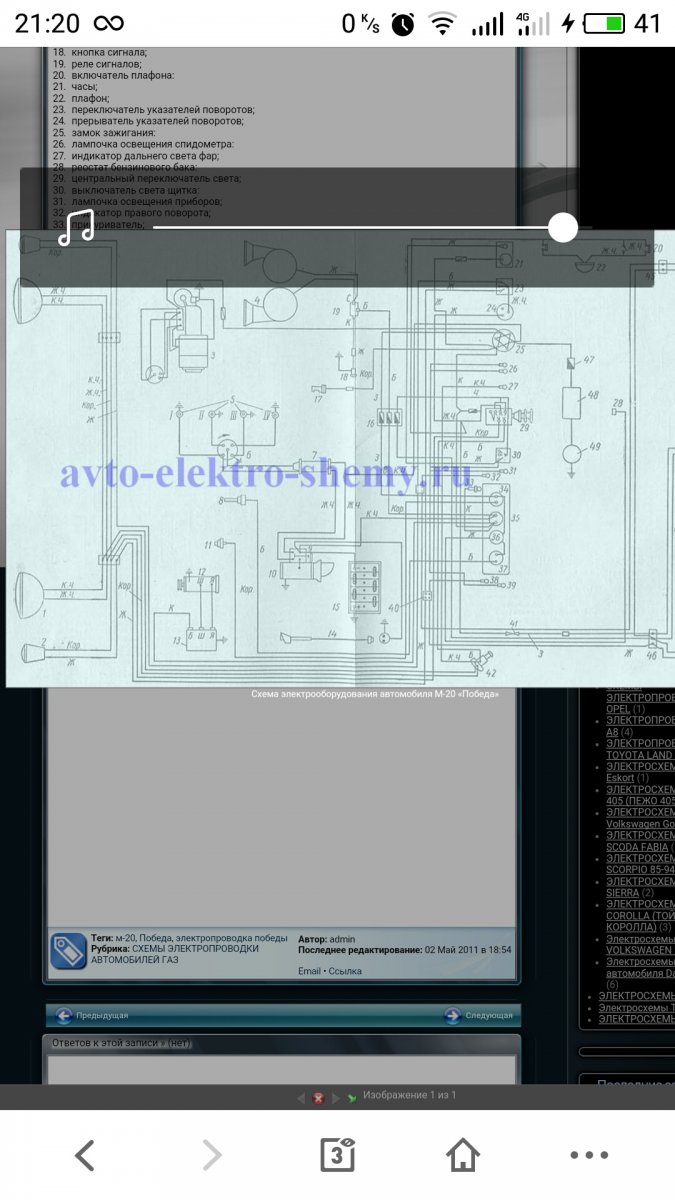

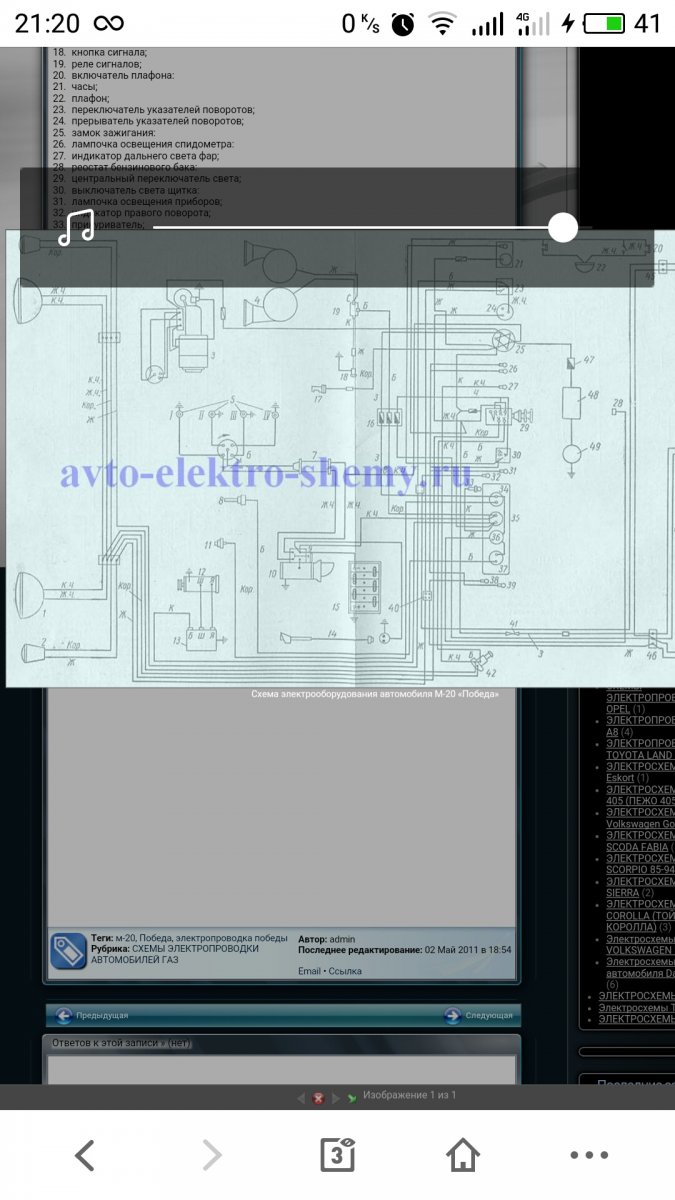

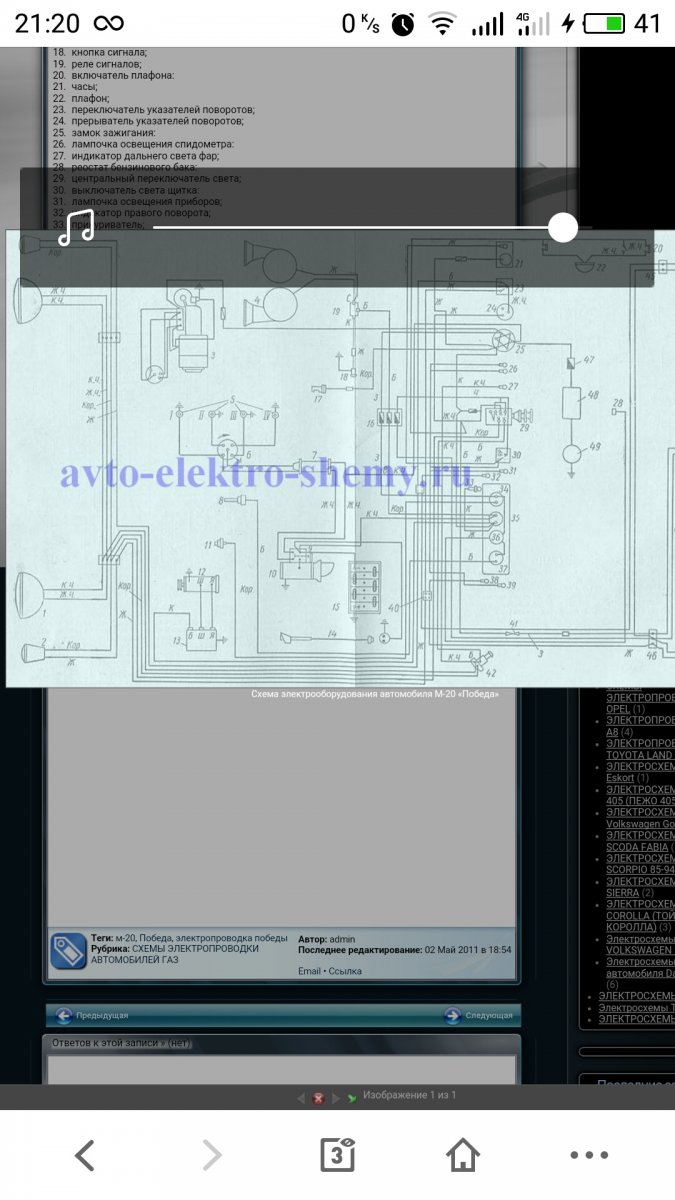

    мне подсказали вот такую схему работы...согласно электрической схемы

  15. Pika

    Pika Пользователь

    Регистрация:
    2 мар 2012
    Сообщения:
    920
    Сказали спасибо:
    392
    Адрес:
    ХМАО Югра
    Пока не могу так реализовать. Да по схеме так на стоковом ЦПС.

  16. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    5.174
    Сказали спасибо:
    1.888
    Адрес:
    РБ,г.Минск
    тогда нужен не стоковый... а тот что стоит...
    модель.
    тогда дальше думать будем

  17. Pika

    Pika Пользователь

    Регистрация:
    2 мар 2012
    Сообщения:
    920
    Сказали спасибо:
    392
    Адрес:
    ХМАО Югра

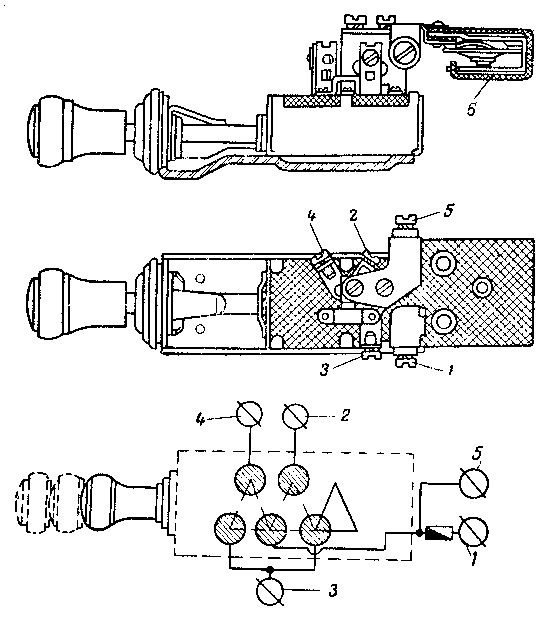

    ЦПС - П-312
    Дима посмотри ножной правильно подключен?

  18. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    5.174
    Сказали спасибо:
    1.888
    Адрес:
    РБ,г.Минск

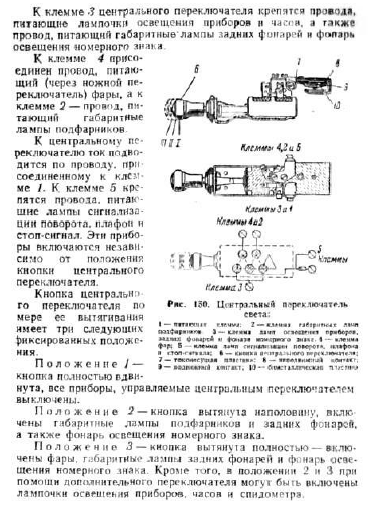

    это вот та книженция...по победе

  19. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    5.174
    Сказали спасибо:
    1.888
    Адрес:
    РБ,г.Минск
    Последнее редактирование: 21 окт 2017
  20. АНДРЕЙ 111

    АНДРЕЙ 111 Авторитет Команда форума 12 лет на форуме

    Регистрация:
    15 мар 2011
    Сообщения:
    12.481
    Сказали спасибо:
    987
    Адрес:
    МОСКВА, М.О.(Одинцово),ПИТЕР, КРАСНОЯРСК.
    нехватает проводка коричневого если судить по схеме
