    Станки прошлых лет.
    На них ковалась Победа. И "Победа".

  2. ORAS

    ORAS Пользователь

    Регистрация:
    6 май 2008
    Сообщения:
    2.607
    Сказали спасибо:
    966
    Адрес:
    Москва

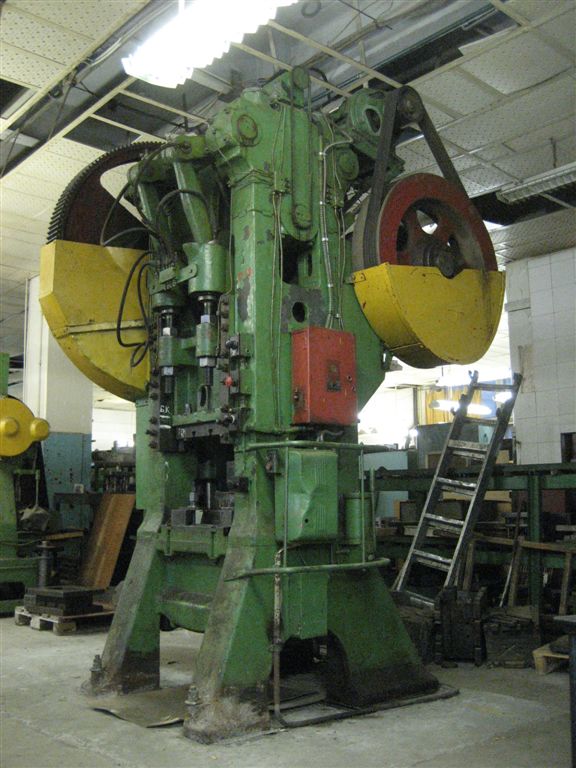

    Есть в Москве Царь - колокол, есть Царь - пушка.
    Есть и Царь - пресс.
    "Кливленд"
    США, 1930-е годы. Сохранился.

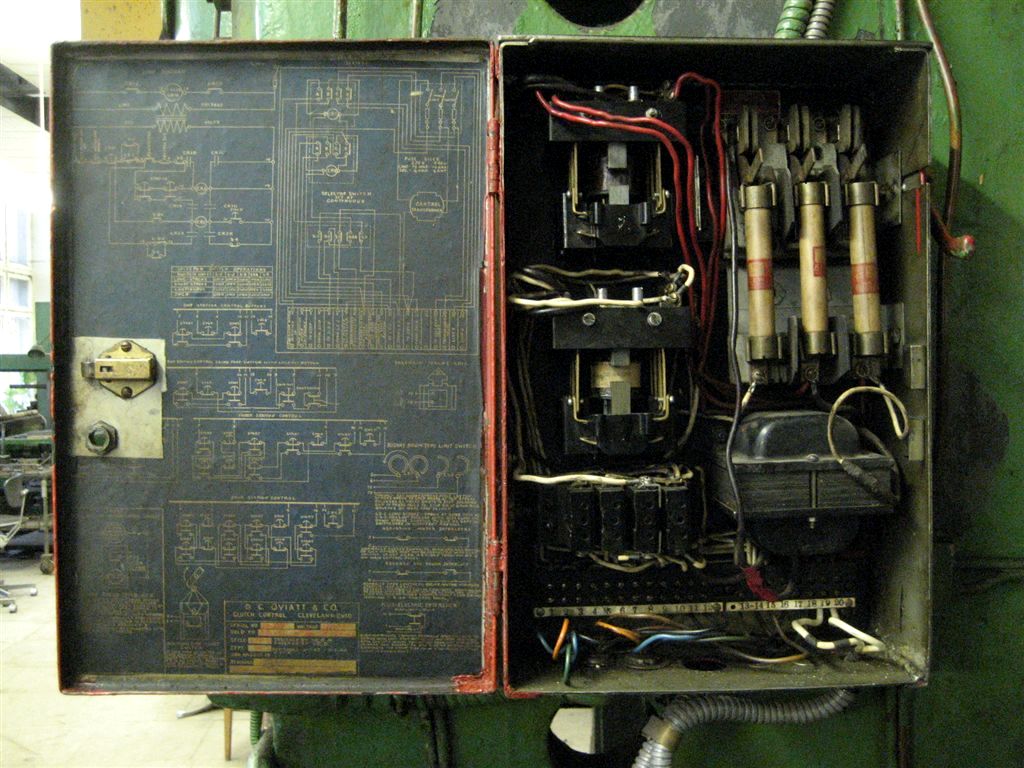

    электрощит - всё как в 30-е годы.



    [​IMG]


    Последнее редактирование: 27 май 2017
  3. ORAS

    ORAS Пользователь

    Регистрация:
    6 май 2008
    Сообщения:
    2.607
    Сказали спасибо:
    966
    Адрес:
    Москва

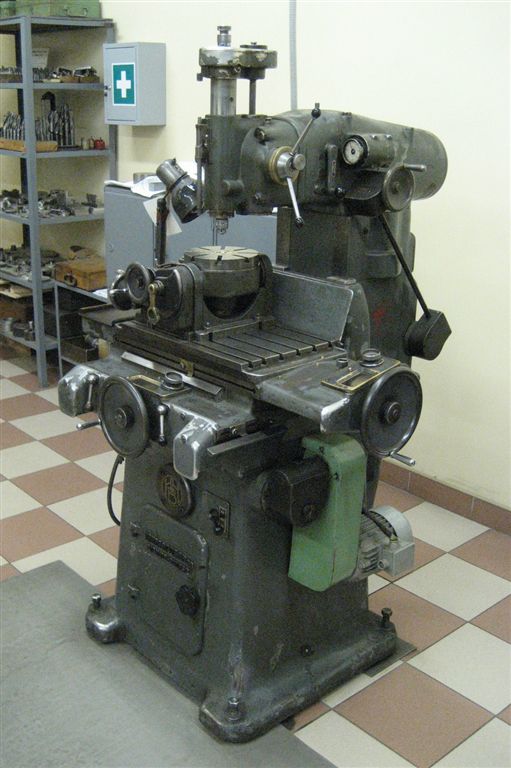

    Генри Хаузер, Швейцария, 1936 г.
    Сохранился.

    Последнее редактирование: 10 авг 2017
    Tarasov (MetalHeart) нравится это.
  4. ORAS

    ORAS Пользователь

    Регистрация:
    6 май 2008
    Сообщения:
    2.607
    Сказали спасибо:
    966
    Адрес:
    Москва

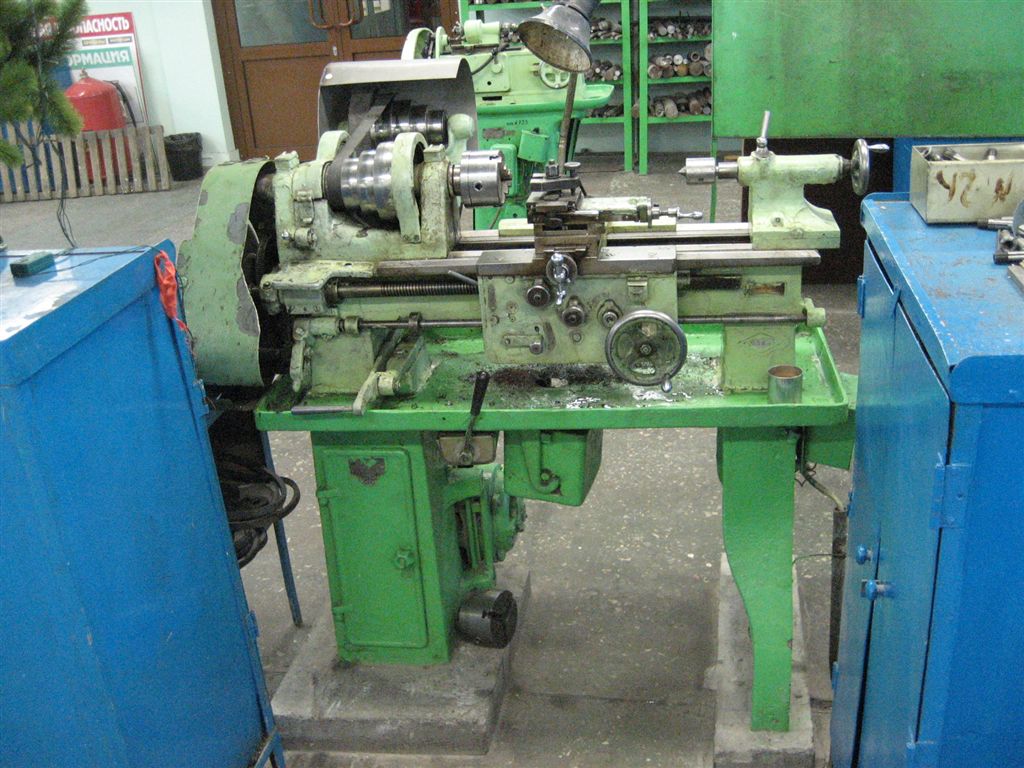

    Советский токарный станок, 20-е - 30-е годы.
    Вместо коробки скоростей - ступенчатые шкивы. Возможна работа от групповой трансмиссии - это когда под потолком вращается вал, приводимый в движение единственным на весь цех двигателем, обычно паровым. А от этого вала на каждый станок опускается ремень.


    Сохранился.

    Последнее редактирование: 27 май 2017
    psixoz нравится это.
  5. ORAS

    ORAS Пользователь

    Регистрация:
    6 май 2008
    Сообщения:
    2.607
    Сказали спасибо:
    966
    Адрес:
    Москва
    [​IMG]

    [​IMG]

    [​IMG]

    Последнее редактирование: 10 авг 2017
    Александр 163 нравится это.
  6. ORAS

    ORAS Пользователь

    Регистрация:
    6 май 2008
    Сообщения:
    2.607
    Сказали спасибо:
    966
    Адрес:
    Москва
    [​IMG]

    Александр 163 нравится это.
  7. ORAS

    ORAS Пользователь

    Регистрация:
    6 май 2008
    Сообщения:
    2.607
    Сказали спасибо:
    966
    Адрес:
    Москва
    Электромотор.
    Судя по исполнению - крепление к крышкам (подшипниковым щитам), а не к площадке под статором - 1920-е годы.
    Сохранился.

    [​IMG]

  8. ORAS

    ORAS Пользователь

    Регистрация:
    6 май 2008
    Сообщения:
    2.607
    Сказали спасибо:
    966
    Адрес:
    Москва
    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Последнее редактирование: 23 ноя 2017
  9. ORAS

    ORAS Пользователь

    Регистрация:
    6 май 2008
    Сообщения:
    2.607
    Сказали спасибо:
    966
    Адрес:
    Москва
    [​IMG]

    Последнее редактирование: 10 авг 2017
    Александр 163 нравится это.
  10. ORAS

    ORAS Пользователь

    Регистрация:
    6 май 2008
    Сообщения:
    2.607
    Сказали спасибо:
    966
    Адрес:
    Москва

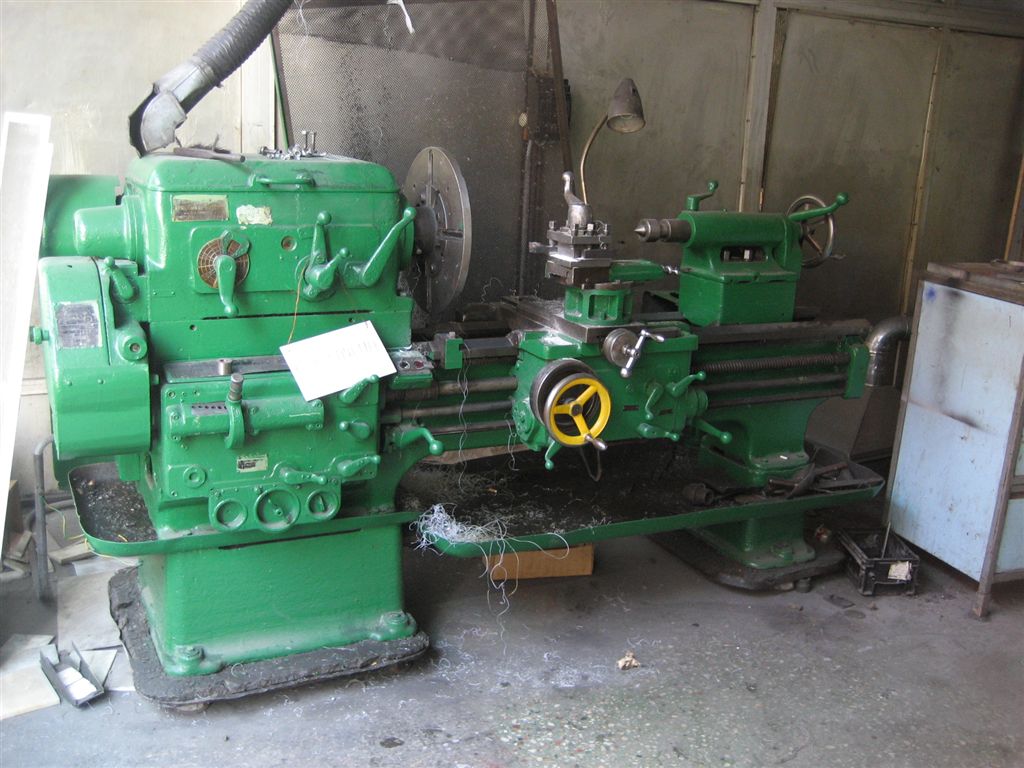

    ДИП - 300
    Серия станков ДИП была начата в 1932 году. Название расшифровывается как "Догнать и перегнать"
    Не сохранился. Фото 2014 г.


    Последнее редактирование: 27 май 2017
  11. ORAS

    ORAS Пользователь

    Регистрация:
    6 май 2008
    Сообщения:
    2.607
    Сказали спасибо:
    966
    Адрес:
    Москва
    Довоенные электродвигатели производства СССР очень живучи.
    Намотаны они проводом в эмалевой изоляции с нитяной обмоткой (тип ПЭБО), выводы не припаяны, а приварены. (!) Встречаются иностранные станки, где родные двигатели еще до войны были заменены на отечественные.

    [​IMG]

  12. ORAS

    ORAS Пользователь

    Регистрация:
    6 май 2008
    Сообщения:
    2.607
    Сказали спасибо:
    966
    Адрес:
    Москва
    Штамповочный участок.
    Американские прессы 1930-х годов. Фото - 2014г. Не сохранились.

    [​IMG]

    Последнее редактирование: 10 авг 2017
  13. АНДРЕЙ 111

    АНДРЕЙ 111 Авторитет Команда форума 12 лет на форуме

    Регистрация:
    15 мар 2011
    Сообщения:
    12.956
    Сказали спасибо:
    1.395
    Адрес:
    МОСКВА, М.О.(Одинцово),ПИТЕР, КРАСНОЯРСК.
    ORAS подскажите , а где некоторое такое оборудование находится?

  14. ORAS

    ORAS Пользователь

    Регистрация:
    6 май 2008
    Сообщения:
    2.607
    Сказали спасибо:
    966
    Адрес:
    Москва
    Все снимки сделаны в Москве.

  15. Адам Козлевич

    Адам Козлевич Пользователь

    Регистрация:
    7 фев 2008
    Сообщения:
    595
    Сказали спасибо:
    252
    Адрес:
    г.Москва
    Прям музей!Красота.

  16. Димастый

    Димастый Пользователь

    Регистрация:
    16 дек 2008
    Сообщения:
    588
    Сказали спасибо:
    241
    Адрес:
    Москва
    Действительно красота! Жаль, что отношение не как к музейным экспонатам, раз часть из увиденного с прошлого года уже не сохранена :(

  17. ORAS

    ORAS Пользователь

    Регистрация:
    6 май 2008
    Сообщения:
    2.607
    Сказали спасибо:
    966
    Адрес:
    Москва
    Что делать.. Производство есть производство.
    И оборудование сохраняется и обслуживается, пока в нём есть необходимость.
    На старых предприятиях можно увидеть немало примет из прошлого, не только оборудование.

    [​IMG]

    [​IMG]

    [​IMG]

    Этот снимок сделан 7 ноября 2013 г

    [​IMG]

    А это уж совсем раритет. Портрет провисел на своём месте с 1937 года.
    [​IMG]

    Заслуженный человек. Прошёл путь от слесаря до Председателя президиума Верховного совета СССР.

    Лозунг Х пятилетки - Пятилетки эффективности и качества (1976-1981) фото 2014.

    [​IMG]

    Всё, что было показано в этом сообщении, скорее всего не сохранилось.

    Последнее редактирование: 10 авг 2017
  18. SMV

    SMV Пользователь 12 лет на форуме

    Регистрация:
    5 июл 2005
    Сообщения:
    4.117
    Сказали спасибо:
    314
    Адрес:
    Россия, Воронеж
    У меня в одном гараже тиски с отливок на корпусе 1957г. На них победы ремонтировались и до сих пор ремонтируются :)
    Сохранились.

  19. ORAS

    ORAS Пользователь

    Регистрация:
    6 май 2008
    Сообщения:
    2.607
    Сказали спасибо:
    966
    Адрес:
    Москва
    Михаил,фото в студию! :)

    Бывает, что старому оборудованию замены нет, и даже при закрытии предприятия оно перевозится на другое.
    Так сейчас выглядит "Кливленд". На новом месте.

    [​IMG]

    Последнее редактирование: 10 авг 2017
  20. ORAS

    ORAS Пользователь

    Регистрация:
    6 май 2008
    Сообщения:
    2.607
    Сказали спасибо:
    966
    Адрес:
    Москва
    Не станки, но к Победе отношение имеют.

    "электросверлильные машины"

    ФД-8 , 1932 год

    [​IMG]

    На шильдике:
    Трудовая коммуна НКВД СССР им. Дзержинского. Харьков.

    (колония под руководством Макаренко)
    Особенность конструкции - задняя стенка редуктора, в которой закреплены подшипники ротора и шпинделя, и которая воспринимает всю нагрузку при работе - из карболита (!), толщиной ок. 10 мм.

    ЭД-5.

    Дрели этого типа долго продержались на конвеере. Самые старые - довоенные. Последние - первой половины 1990-х годов.

    [​IMG]
