м-72 КПП в полу

Тема в разделе "М-72", создана пользователем сталкер, 12 фев 2017.

  1. сталкер

    сталкер Пользователь

    Регистрация:
    2 янв 2008
    Сообщения:
    519
    Сказали спасибо:
    11

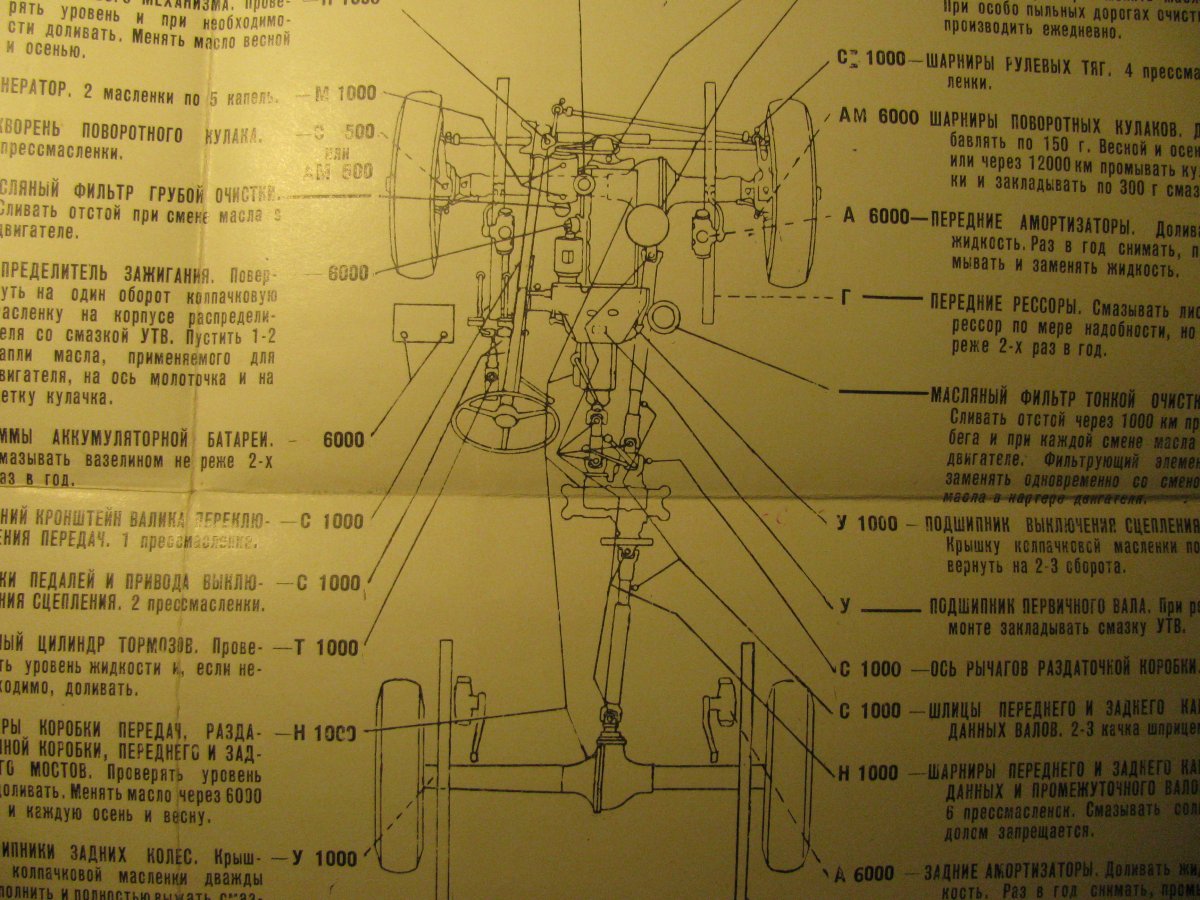

    В моей книге по м-72 сказано что кпп переключалась с руля, но в той же самой книги вкладыш, смотрим и видим, что переключалка кпп напольная. Думаю и то и другое имеет право на жизнь


    Вложения:

    • IMG_2174.JPG
      Размер файла:
      228,5 КБ
      Просмотров:
      100
    • IMG_2178.JPG
      Размер файла:
      176 КБ
      Просмотров:
      104
    • IMG_2179.JPG
      Размер файла:
      198,7 КБ
      Просмотров:
      101
  2. СЭМ

    СЭМ Пользователь

    Регистрация:
    12 янв 2015
    Сообщения:
    1.778
    Сказали спасибо:
    545
    Адрес:
    Выборг
    Судя по рисунку КПП от газ 69 ? Крышка сбоку .

  3. Ставрополец

    Ставрополец Пользователь

    Регистрация:
    8 мар 2011
    Сообщения:
    923
    Сказали спасибо:
    78
    Адрес:
    Ставрополь
  4. сталкер

    сталкер Пользователь

    Регистрация:
    2 янв 2008
    Сообщения:
    519
    Сказали спасибо:
    11
    Да, 69, книга 1955, Инструкция по уходу М-72

  5. Andrey1992

    Andrey1992 Пользователь

    Регистрация:
    5 сен 2010
    Сообщения:
    3.677
    Сказали спасибо:
    456
    Адрес:
    Москва
    Причем нарисована кочерга и на руле и в полу. Наверное рисунку с ГАЗ-69 пририсовали кулису на руле а старую не убрали. Судить о расположении рычага КПП только по ричсунку на карте смазки как то не солидно что-ли.

    Mankus нравится это.
  6. сталкер

    сталкер Пользователь

    Регистрация:
    2 янв 2008
    Сообщения:
    519
    Сказали спасибо:
    11
    да,точно. И в карте смазки указаны точки смазывания переключалки на руле:). Вот как бывает, какой то му....к не доглядел, а последующим поколениям проблема! Правильно или не правильно, было или не было!!!

  7. Mankus

    Mankus Пользователь

    Регистрация:
    20 мар 2010
    Сообщения:
    9.045
    Сказали спасибо:
    575
    Адрес:
    Подмосковье
    это именно что рисунок, это не чертёж.

  8. сталкер

    сталкер Пользователь

    Регистрация:
    2 янв 2008
    Сообщения:
    519
    Сказали спасибо:
    11
    ну вообще то чертежи только в спец литературе, а в книгах рисунки с разрезами и общими данными

  9. Mankus

    Mankus Пользователь

    Регистрация:
    20 мар 2010
    Сообщения:
    9.045
    Сказали спасибо:
    575
    Адрес:
    Подмосковье
    верно, поэтому им нет веры, ибо это не просто чертёж в статусе рисунка, а киртинка более или менее художественно обработанная рисовальщиком в издательстве.
