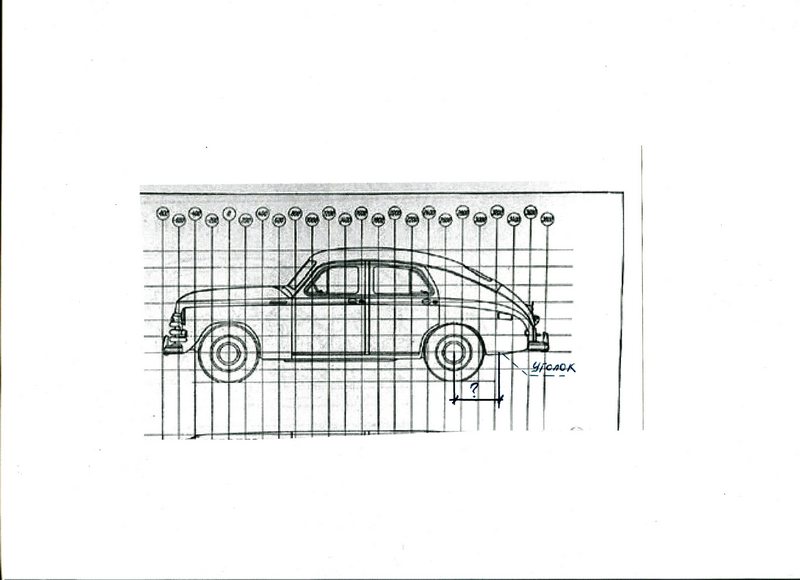

Други подскажите привязку(в каком месте варить уголок к которому крепятся щитки задних крыльев на крыле).Этот размер на рис. со знаком "?", либо привязку уголка к краю крыла, а не к центру колеса.И ещё хотел спросить: слева и справа этот уголок одинаково приварен относительно края крыла (центра колеса), а то у меня колхоз сплошной.



Молот..20

Пользователь
10 лет на форуме
Регистрация
29.05.2011
Сообщения
106
Оценка реакций
5
Это растояние от центра колеса до места крепления уголка = 580 мм., а от края крыла до уголка - 185 мм. (Вроде всё заводское)


Vlad163

Пользователь
Топикстартер
5 лет на форуме
Регистрация
23.06.2012
Сообщения
1 027
Оценка реакций
129
Возраст
50
Город
Самара
Спасибо, вот только забыл спросить: щитки перпендикулярно оси кузова стоят или под углом?


Молот..20

Пользователь
10 лет на форуме
Регистрация
29.05.2011
Сообщения
106
Оценка реакций
5
До середины крыла щиток стоит вертикально и крепится ближе к колесу болтом к кузову , затем выгнут в сторону заднего бампера и крепится к уголку на крыле с одной стороны и к лонжерону с другой. Так же на нём есть выпуклость под заливную горловину ( левая сторона).


Vlad163

Пользователь
Топикстартер
5 лет на форуме
Регистрация
23.06.2012
Сообщения
1 027
Оценка реакций
129
Возраст
50
Город
Самара
Понятно.А вот сдругой стороны такой же размер от края крыла до уголка?


СЭМ

Пользователь
5 лет на форуме
Регистрация
12.01.2015
Сообщения
4 071
Оценка реакций
5 565
Город
Выборг

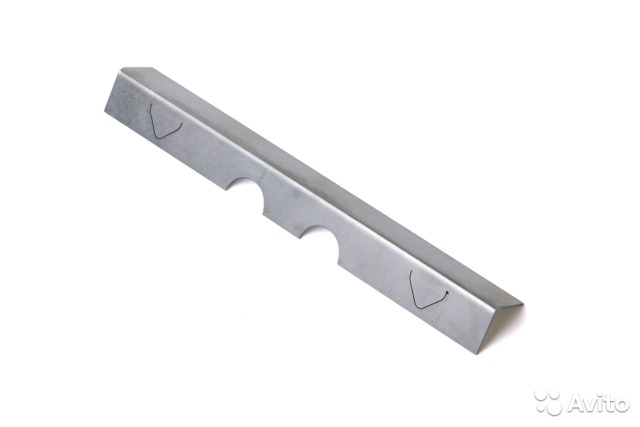

Подскажите а может кто-то дать привязки по размерам в каком месте установленны данные уголки для крепления обшивки ?


Зубр

Пользователь
5 лет на форуме
Регистрация
06.01.2016
Сообщения
8 836
Оценка реакций
7 852
Возраст
45
Город
РБ,г.Минск

Зубр

Пользователь
5 лет на форуме
Регистрация
06.01.2016
Сообщения
8 836
Оценка реакций
7 852
Возраст
45
Город
РБ,г.Минск

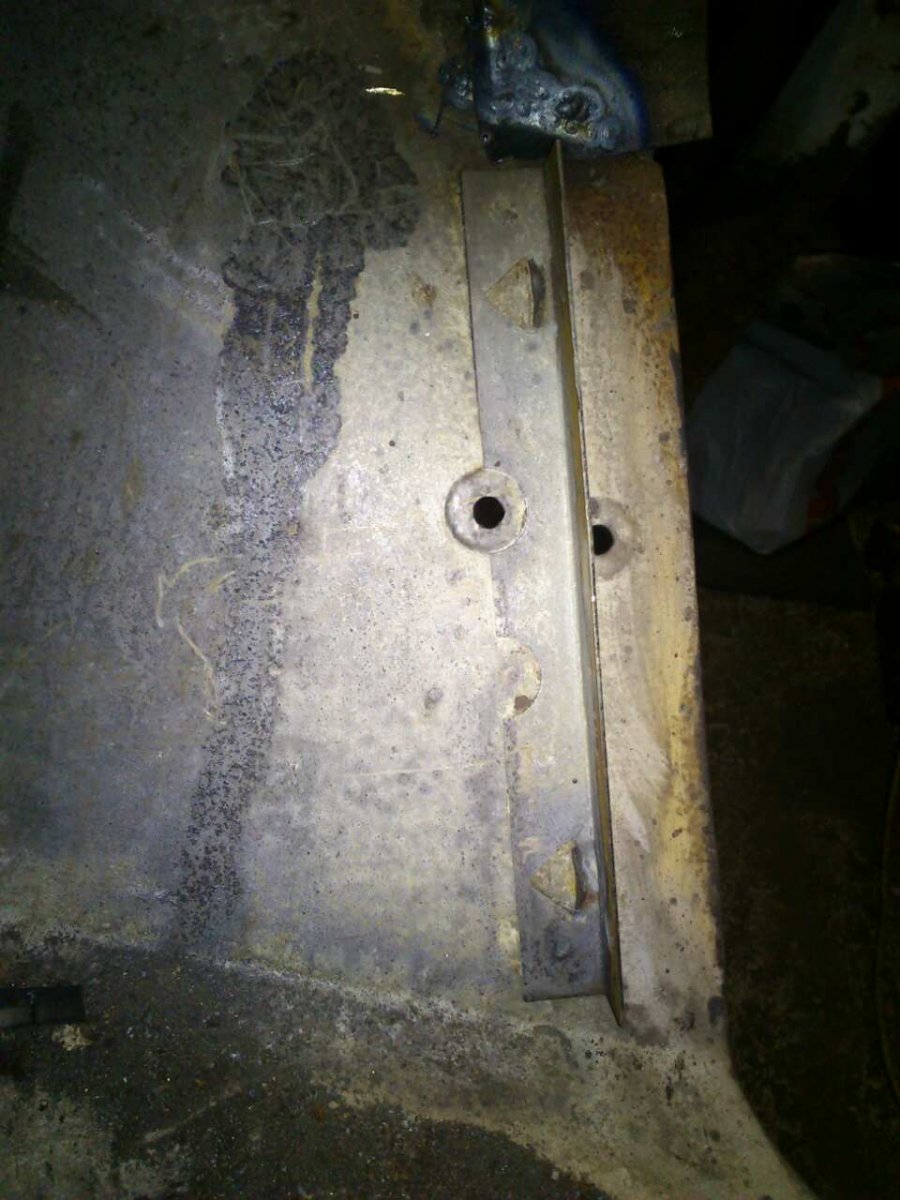

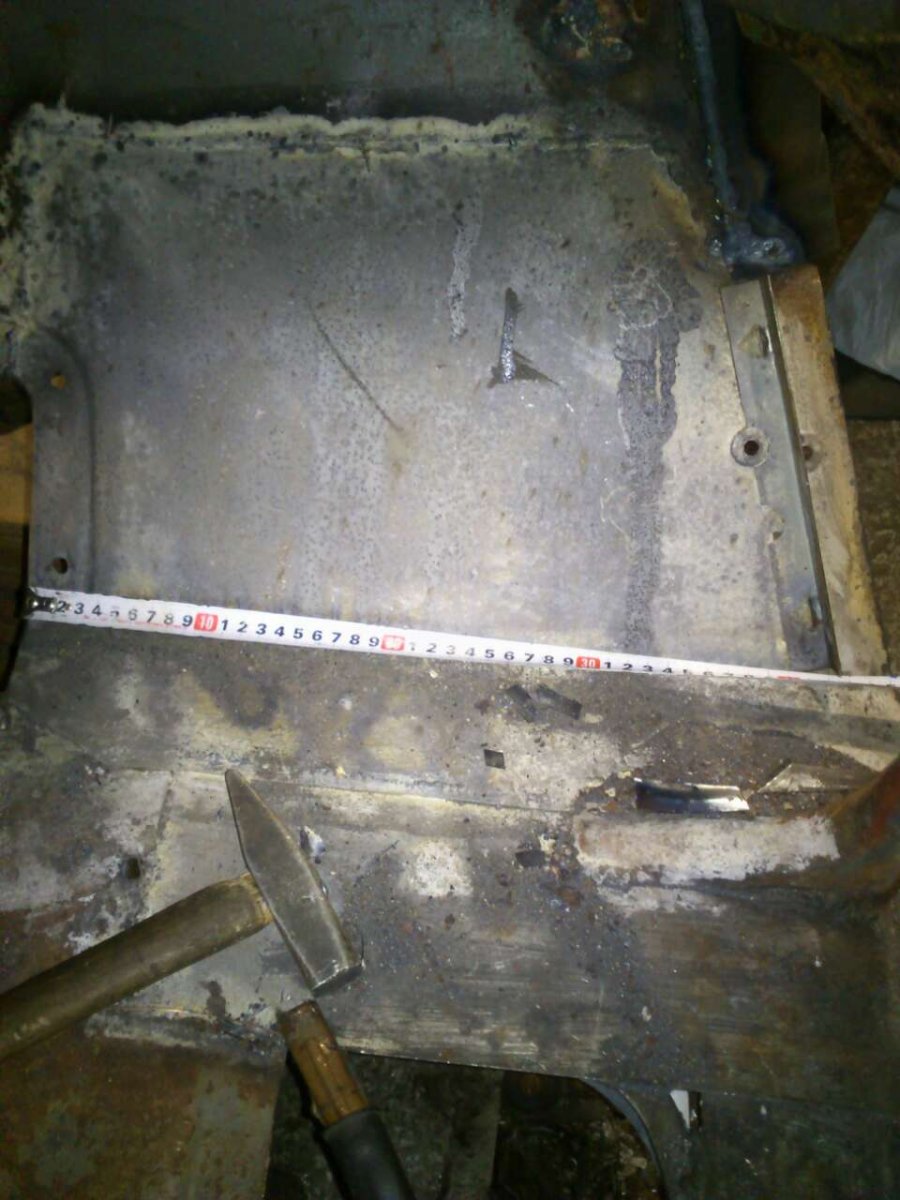

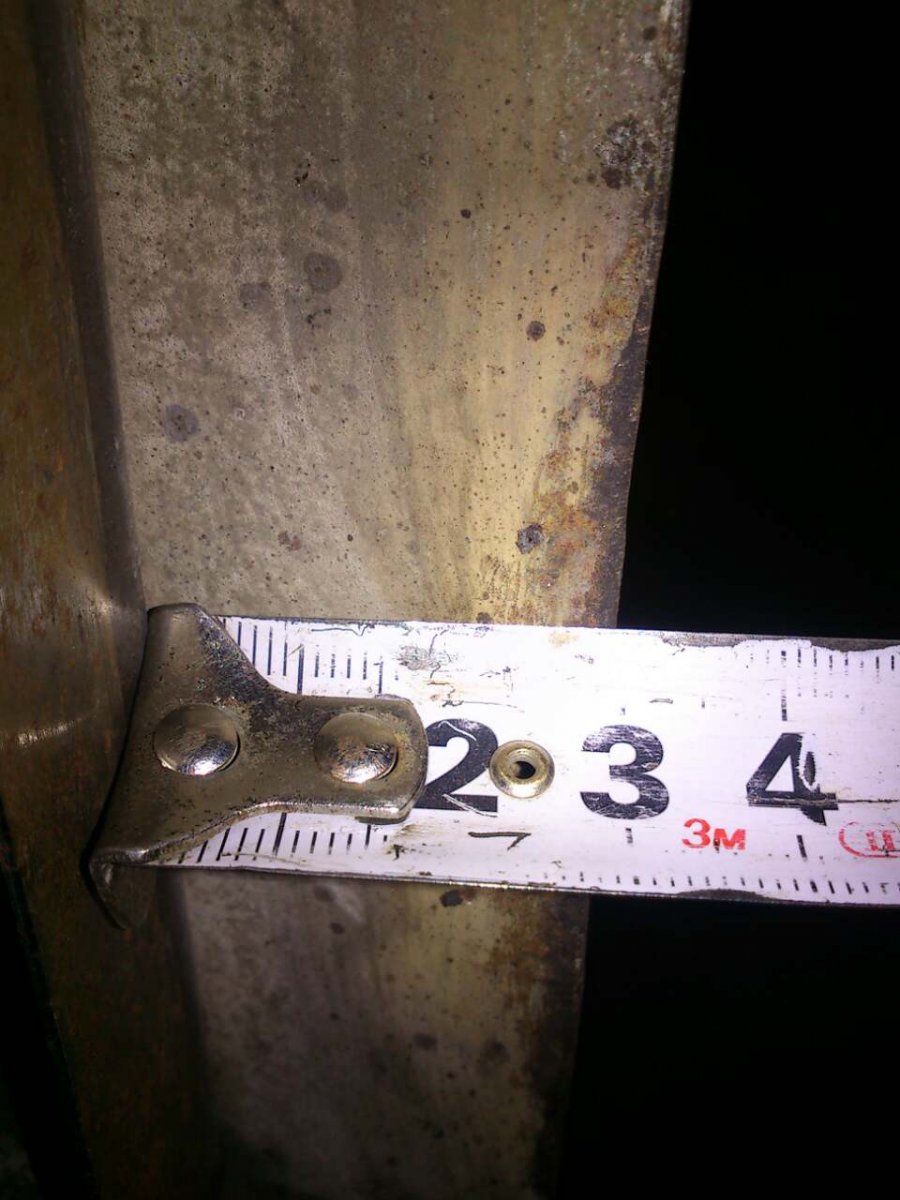

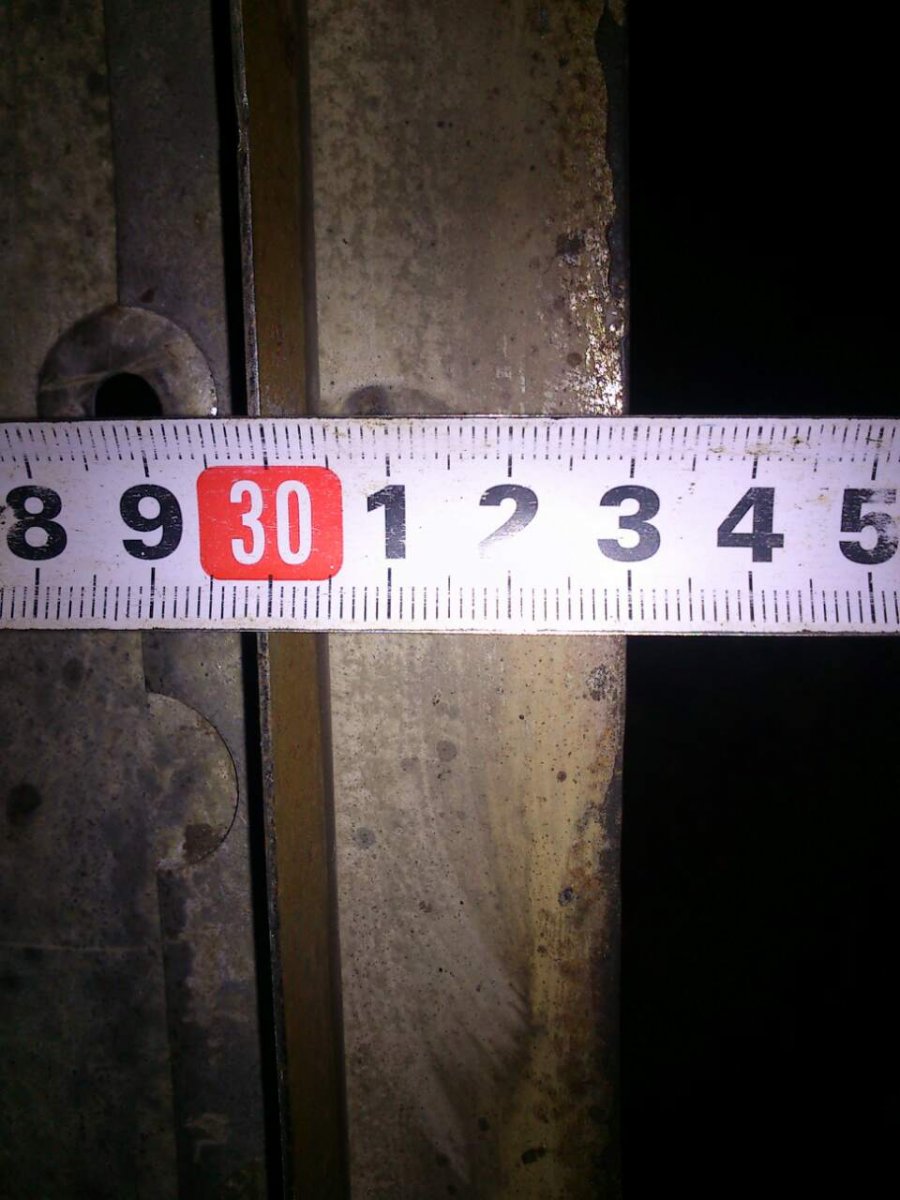

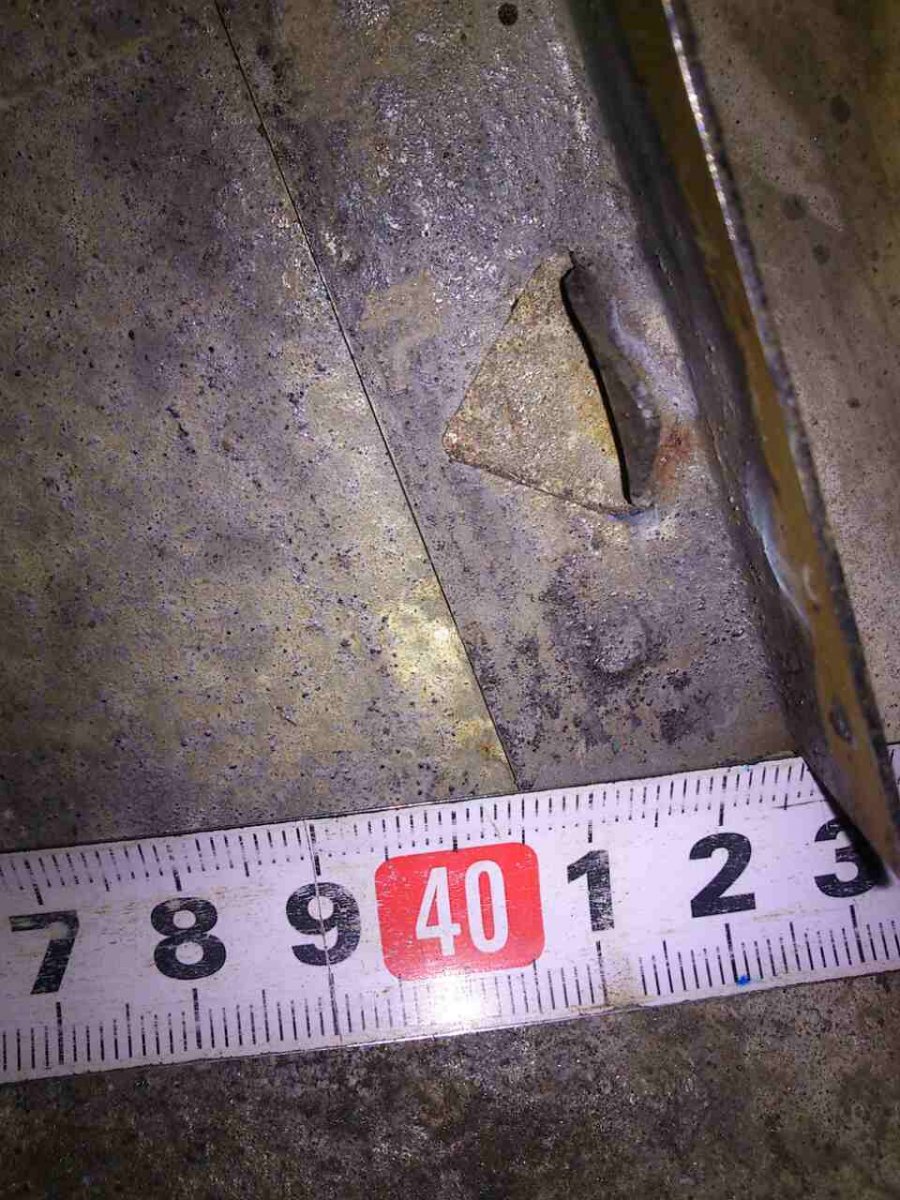

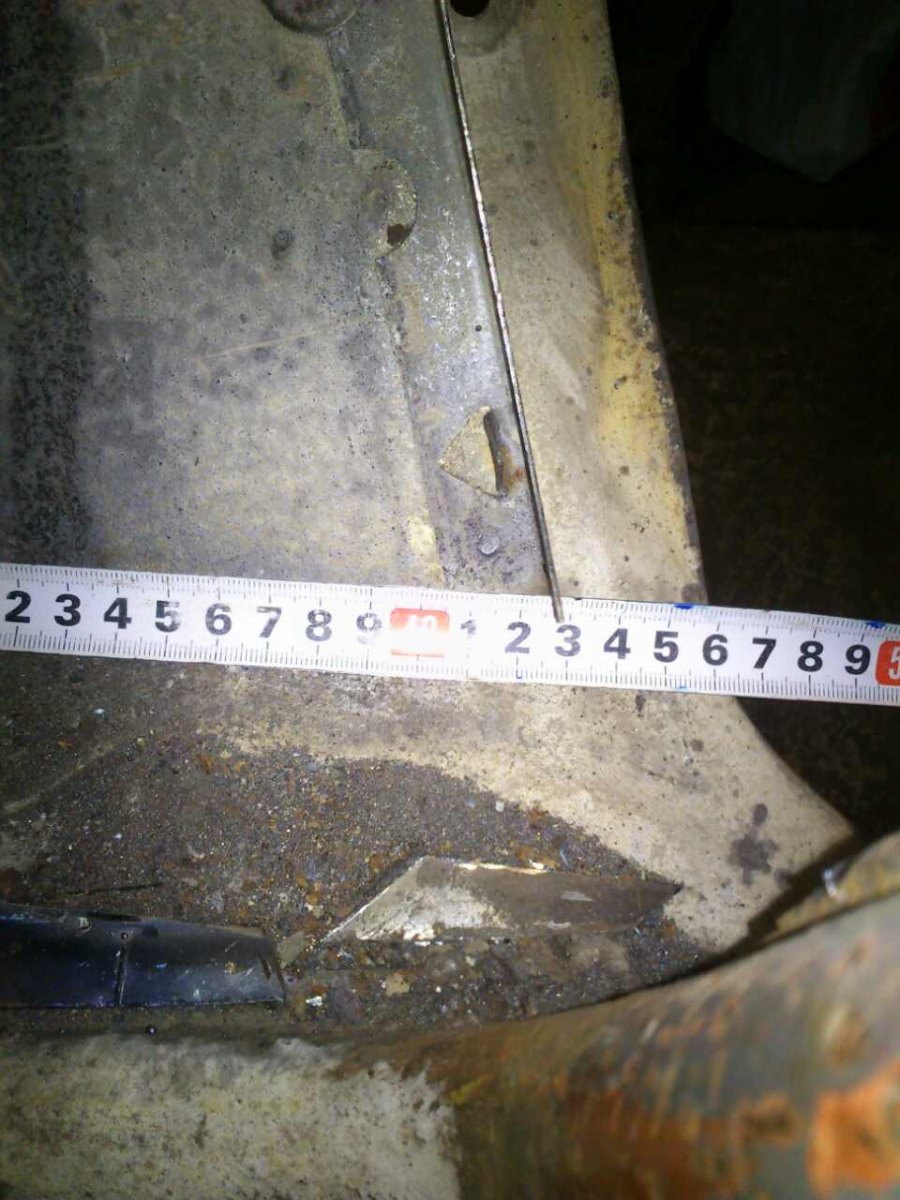

Это полы от Славика и Димон ....были приварены до меня ...
если какой нужен размер - говори, сфоткаю


СЭМ

Пользователь
5 лет на форуме
Регистрация
12.01.2015
Сообщения
4 071
Оценка реакций
5 565
Город
Выборг
Дима спасибо ! Я наверное особо "одаренный" т.к. ничего не понял по этим фото. Я сфотографирую пол на своей машине и нарисую стрелочки а ты проставишь размеры .
