Главный тормозной на ГАЗ М-1

Тема в разделе "ГАЗ М-1 и ее потомки", создана пользователем Евгений Братск, 17 ноя 2017.

  1. Евгений Братск

    Евгений Братск Пользователь

    Регистрация:
    11 окт 2017
    Сообщения:
    29
    Сказали спасибо:
    10
    Адрес:
    Братск, Иркутская обл.

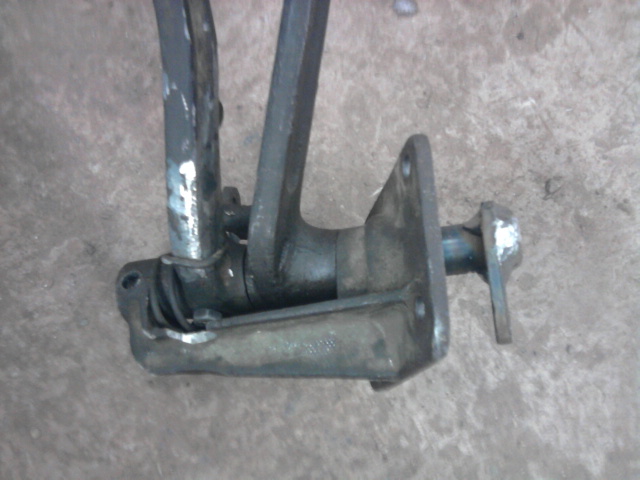

    Всех приветствую! Интересует вопрос - кто и как вживлял главный тормозной цилиндр на М-1 с родными педалями? Имеется родной педальный узел, главный тормозной ГАЗ-51, не могу сообразить как его аккуратненько приколхозить. Если не сложно, прошу фото в студию!


    Вложения:

  2. Евгений Братск

    Евгений Братск Пользователь

    Регистрация:
    11 окт 2017
    Сообщения:
    29
    Сказали спасибо:
    10
    Адрес:
    Братск, Иркутская обл.
    Смотрю глухо здесь - как в танке, или никто информацией делиться не хочет. Как то все печально здесь у вас.

  3. Serega Alfa

    Serega Alfa Пользователь

    Регистрация:
    30 июл 2013
    Сообщения:
    1.599
    Сказали спасибо:
    521
    Адрес:
    Ялта, Крым.
    Сдесь не колхозят.

  4. Олд Джек

    Олд Джек Координатор клуба Команда форума 12 лет на форуме

    Регистрация:
    23 дек 2007
    Сообщения:
    9.274
    Сказали спасибо:
    710
    Адрес:
    москва
    Ну во первых с эмками спешки не бывает, я себе вторую уже пять лет строю)))
    А по Гтц чаще заменен педальный узел и 21 стоит. Попробую найти такие фотки, но не уверен в успехе.

    Сергей37 и БЕГИмот нравится это.
  5. pobedovod

    pobedovod Авторитет

    Регистрация:
    23 дек 2007
    Сообщения:
    4.438
    Сказали спасибо:
    3.225
    Адрес:
    Болгария
    Не стоит делать подобных заявлений.Тем не менее,когда просиш совета.Здесь точно не глухо и не печально.Приятная атмосфера,царившая здесь способствует отдыху.

    БЕГИмот нравится это.
  6. Евгений Братск

    Евгений Братск Пользователь

    Регистрация:
    11 окт 2017
    Сообщения:
    29
    Сказали спасибо:
    10
    Адрес:
    Братск, Иркутская обл.
    Всем огромное спасибо! Особенно улыбнуло сообщение: Сдесь не колхозят. Хотелось бы глянуть на Ваш 100% оригинал.
    Сделаю колхоз - выложу фото, может кому и пригодится.

    Mankus нравится это.
  7. Олд Джек

    Олд Джек Координатор клуба Команда форума 12 лет на форуме

    Регистрация:
    23 дек 2007
    Сообщения:
    9.274
    Сказали спасибо:
    710
    Адрес:
    москва
    На одном из доноров была прорезана рама, а на изгиб педали хомутом закреплен эксцентрик под тягу. Потом на раме гтц через угловой кронштейн.

  8. Serega Alfa

    Serega Alfa Пользователь

    Регистрация:
    30 июл 2013
    Сообщения:
    1.599
    Сказали спасибо:
    521
    Адрес:
    Ялта, Крым.
    ну у меня может и не 100% оригинал, но очень приближенная к нему. Это первое. Второе,- если что "тулю " на свою машину, то с условием легкого демонтажа, и возврата к оригиналу. Ну а третье... Чего губу надувать? Люди если строят М1, то стараются не колхозить. Очень уж их мало осталось.

    Сергей37 нравится это.
  9. Михаил Олегович

    Михаил Олегович Пользователь

    Регистрация:
    14 дек 2016
    Сообщения:
    8
    Сказали спасибо:
    0
    Адрес:
    Н.Новгород
    А что мешает восстановить родные механические тормоза?

  10. Евгений Братск

    Евгений Братск Пользователь

    Регистрация:
    11 окт 2017
    Сообщения:
    29
    Сказали спасибо:
    10
    Адрес:
    Братск, Иркутская обл.

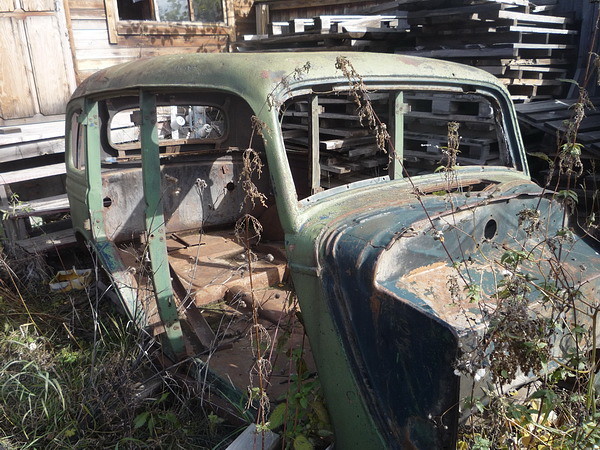

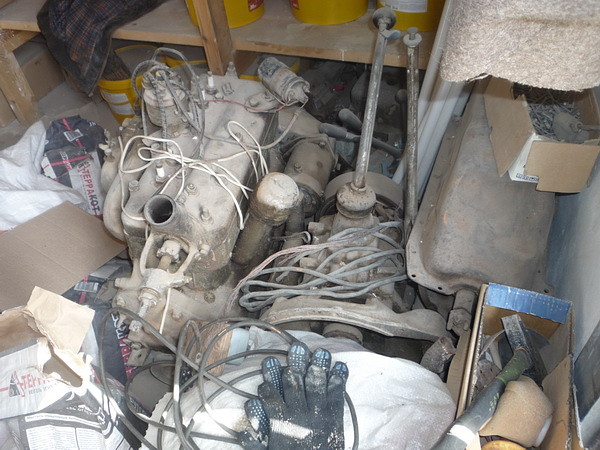

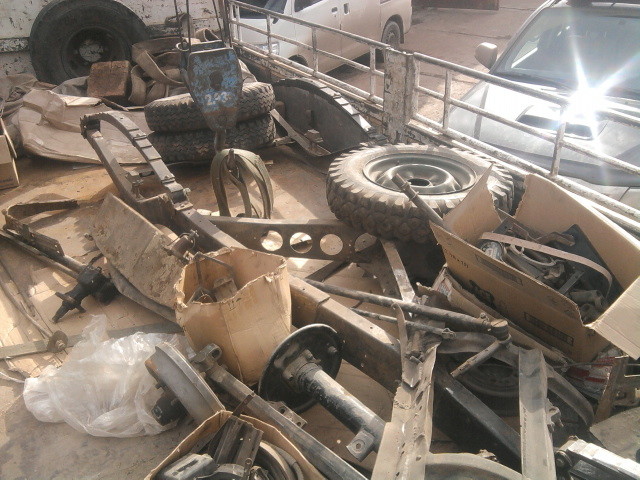

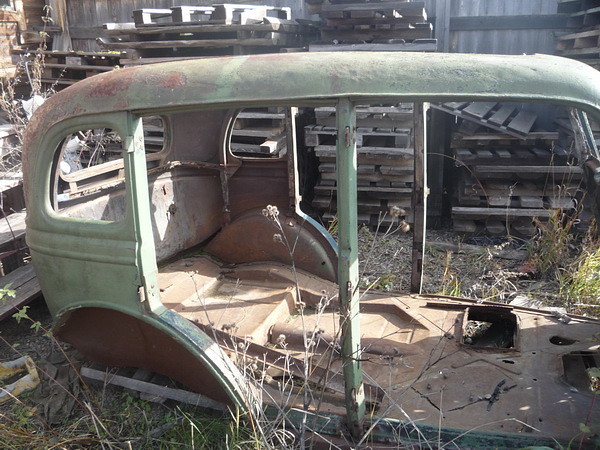

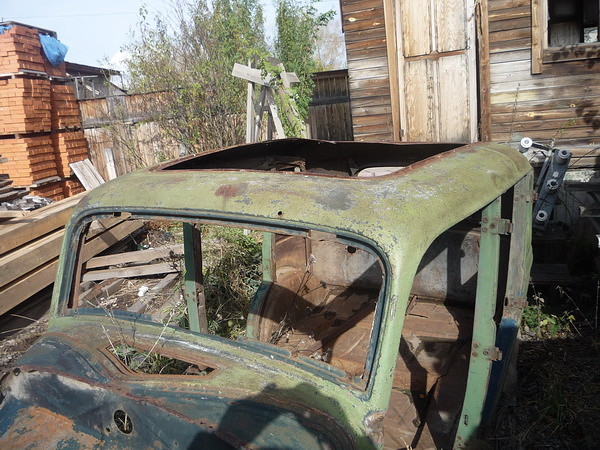

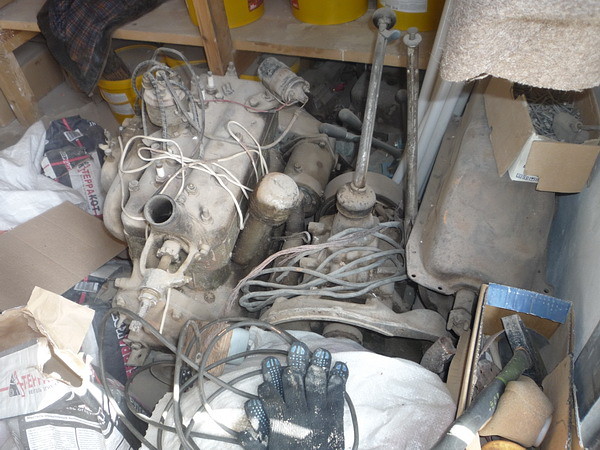

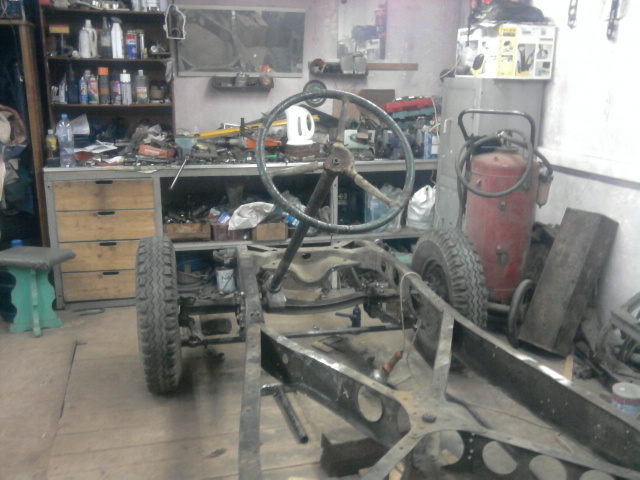

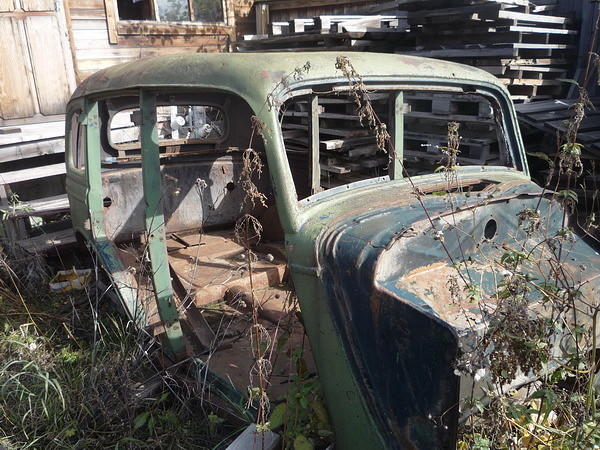

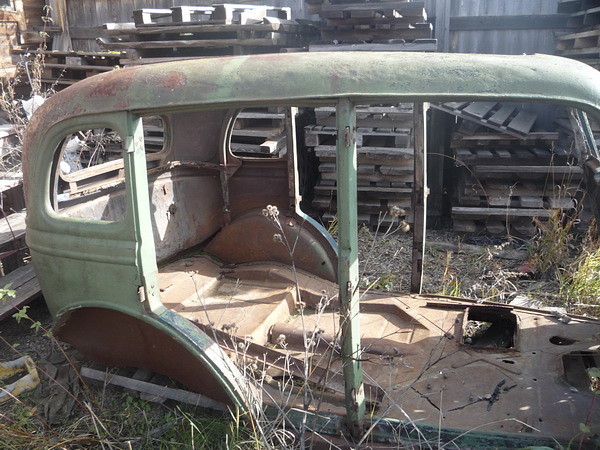

    Любые замены деталей на не родные я называю своим именем - колхозом, и этого не стесняюсь. Нет у меня желания покупать например новодельную пустую переднюю балку за 45 т.р. + к ней поворотные кулаки за невменяемые деньги. Так же и со всем остальным. Если деталь отсутствует, и есть возможность заменить ее на современную без видимых отклонений по размерным характеристикам то почему бы и нет? Будет возможность - заменю колхоз на оригинал, а строить (создавать) всю оставшуюся жизнь и становиться заложником оригинального железа не собираюсь. Эмка мне досталась вот в таком виде (см. фото). Скажу сразу что передняя балка не родная, задний мост УАЗ, задние рессоры были УАЗ - установил от Тойота Хай -Люкс (смещен на 4 см центровой болт), передние самодельные (фрезерованные по ширине)


    Вложения:

    • image (1).jpg
      image (1).jpg
      Размер файла:
      131,1 КБ
      Просмотров:
      174
    • image (2).jpg
      image (2).jpg
      Размер файла:
      110,9 КБ
      Просмотров:
      193
    • image (3).jpg
      image (3).jpg
      Размер файла:
      122,2 КБ
      Просмотров:
      192
    • image (4).jpg
      image (4).jpg
      Размер файла:
      99 КБ
      Просмотров:
      195
    • image (5).jpg
      image (5).jpg
      Размер файла:
      115,6 КБ
      Просмотров:
      177
    Последнее редактирование: 19 ноя 2017
    hippon, Сергей37, Холоднов и ещё 1-му нравится это.
  11. Евгений Братск

    Евгений Братск Пользователь

    Регистрация:
    11 окт 2017
    Сообщения:
    29
    Сказали спасибо:
    10
    Адрес:
    Братск, Иркутская обл.

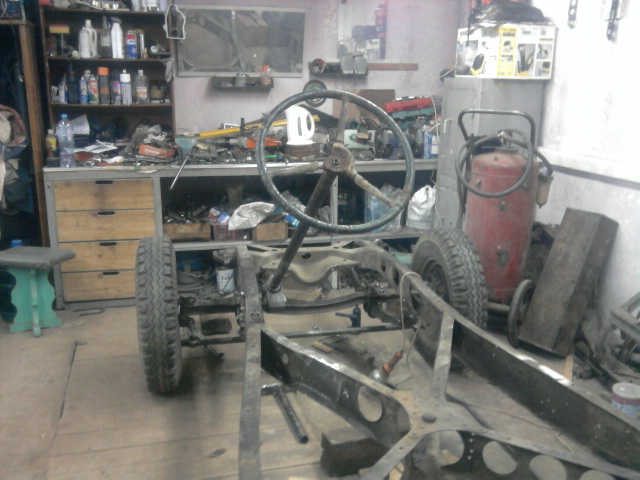

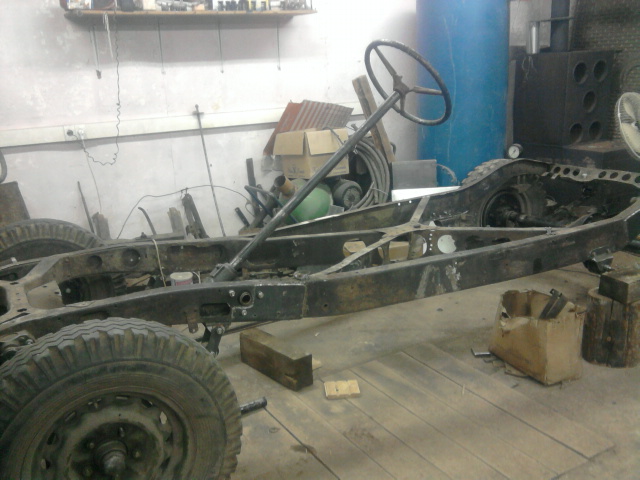

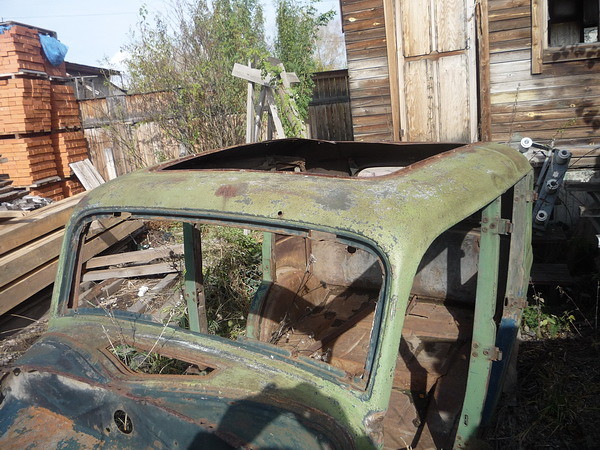

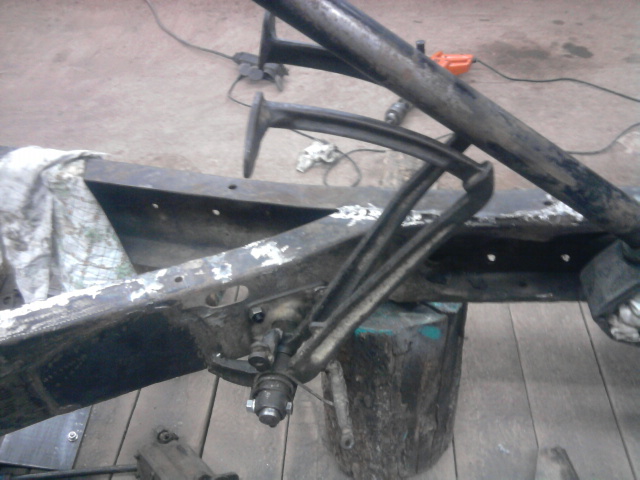

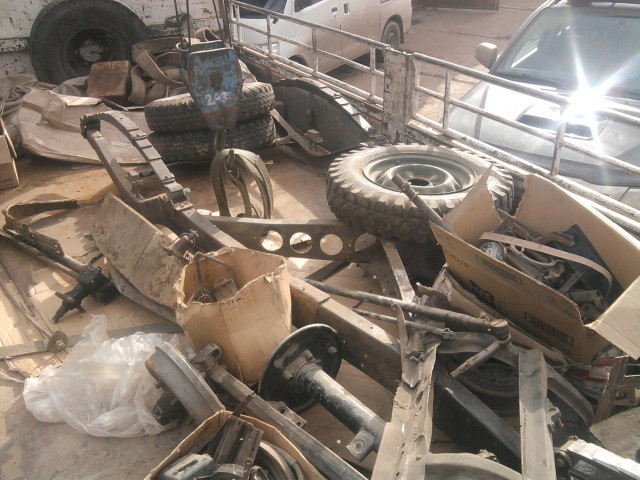

    Сейчас за месяц сборки она вот в таком состоянии


    Вложения:

    hippon, Холоднов и SMV нравится это.
  12. Евгений Братск

    Евгений Братск Пользователь

    Регистрация:
    11 окт 2017
    Сообщения:
    29
    Сказали спасибо:
    10
    Адрес:
    Братск, Иркутская обл.

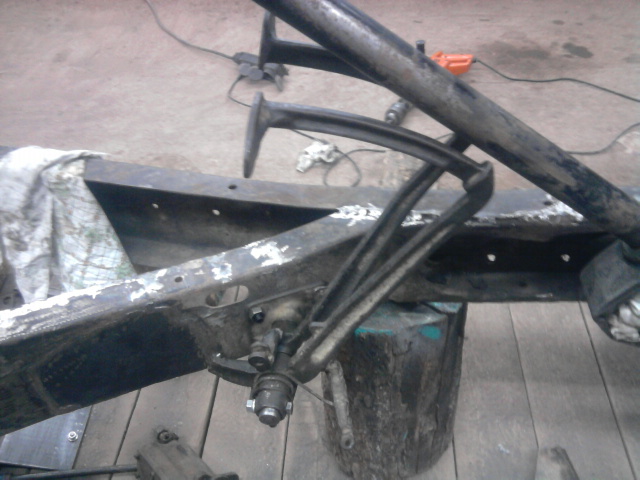

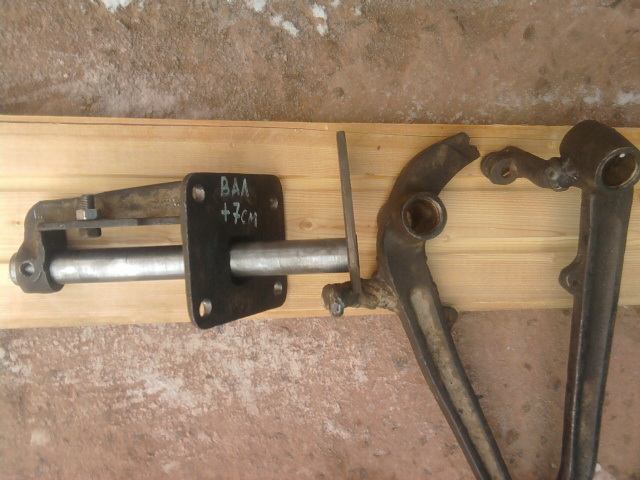

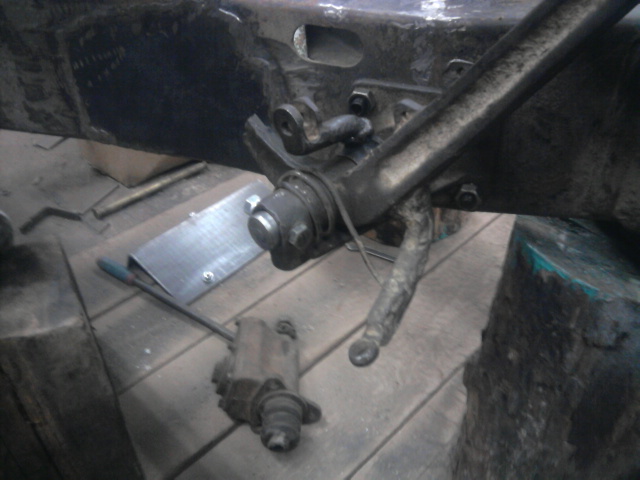

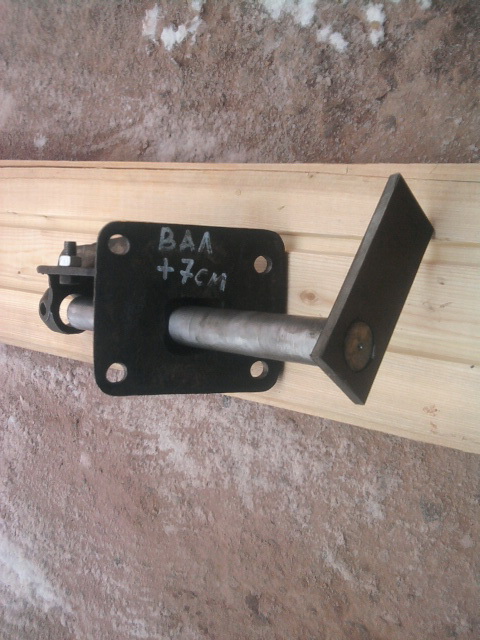

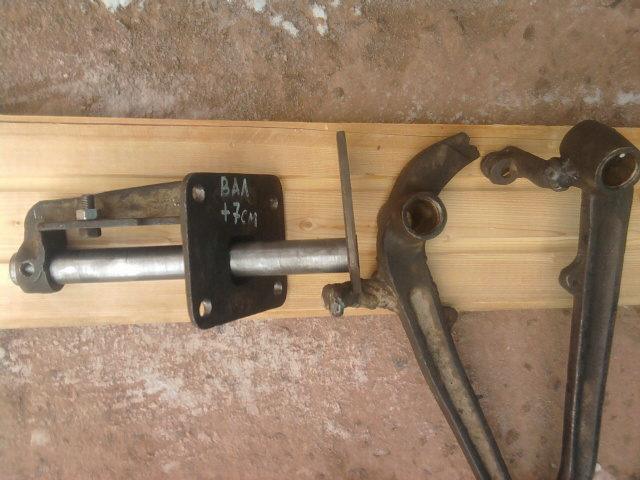

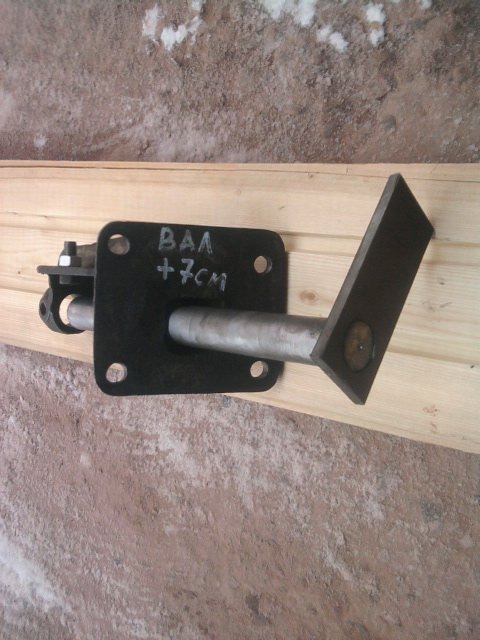

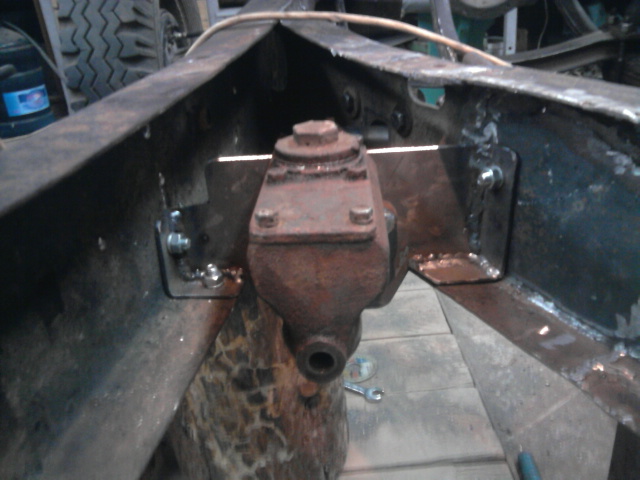

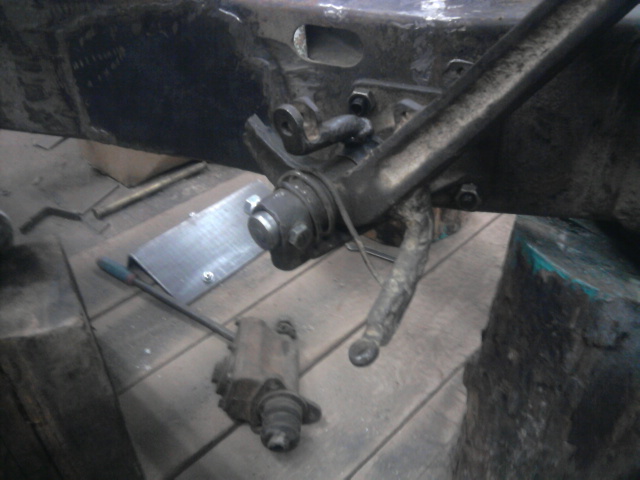

    По установке (колхоза) главного тормозного ГАЗ- 51 - час мозгового штурма возле рамы и пришла идея! Изменяем конструкцию родного педального узла без видимых изменений. Точим новый педальный вал длинее родного на 7 см, втулим опору вала, а педаль тормоза мертво фиксируем штифтом к валу. На конец удлиненного вала привариваем флажок (после всех конечно примерок) для соединения со штоком главного тормозного. Главный тормозной крепим на пластину, пластину через болты к раме. Вообщем сделаю, сфотаю, выложу. Сегодня уже выточил удлиненный вал и завтулил опору.


    Вложения:

    Холоднов нравится это.
  13. БЕГИмот

    БЕГИмот Пользователь

    Регистрация:
    8 фев 2017
    Сообщения:
    1.488
    Сказали спасибо:
    963
    Адрес:
    Красноярск, ул. Конституции СССР
    Евгений, молодец. Красиво!
    Терзай! Думай!!
    Колхоз дело добровольное... главное что бы было безопасно и без видимого ....

    Евгений Братск нравится это.
  14. Евгений Братск

    Евгений Братск Пользователь

    Регистрация:
    11 окт 2017
    Сообщения:
    29
    Сказали спасибо:
    10
    Адрес:
    Братск, Иркутская обл.
    Вопрос ко всем Эмкаводам - интересуют заводские размеры высоты рамы от пола спереди и с сзади (если это не секретная информация). Хотелось бы попасть в заводской размер пока не поздно переделать. В межосевой размер между передней ступицей и полуосью заднего моста практически попал - 2840 мм. По мануалу - 2845 мм.

  15. Олд Джек

    Олд Джек Координатор клуба Команда форума 12 лет на форуме

    Регистрация:
    23 дек 2007
    Сообщения:
    9.274
    Сказали спасибо:
    710
    Адрес:
    москва
    Есть атлас чертежей по м1 - но у меня проблема со временем, может сегодня до него и доберусь . а может и не, идёт выставка, сплю по 4 часа))))

    Сергей37 и Евгений Братск нравится это.
  16. Евгений Братск

    Евгений Братск Пользователь

    Регистрация:
    11 окт 2017
    Сообщения:
    29
    Сказали спасибо:
    10
    Адрес:
    Братск, Иркутская обл.
    Буду надеяться, что выберете время и доберетесь до атласа.

  17. Олд Джек

    Олд Джек Координатор клуба Команда форума 12 лет на форуме

    Регистрация:
    23 дек 2007
    Сообщения:
    9.274
    Сказали спасибо:
    710
    Адрес:
    москва

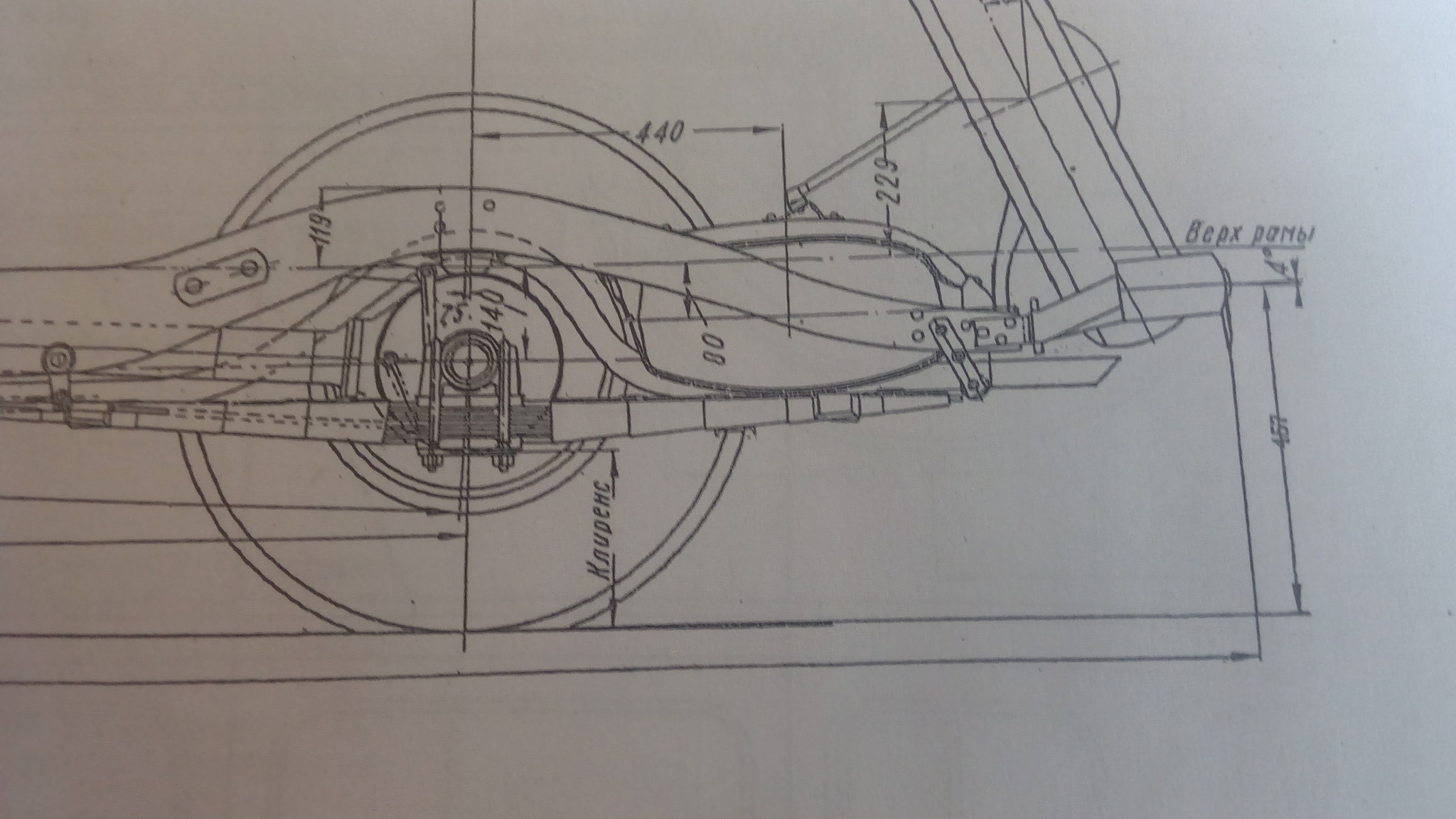

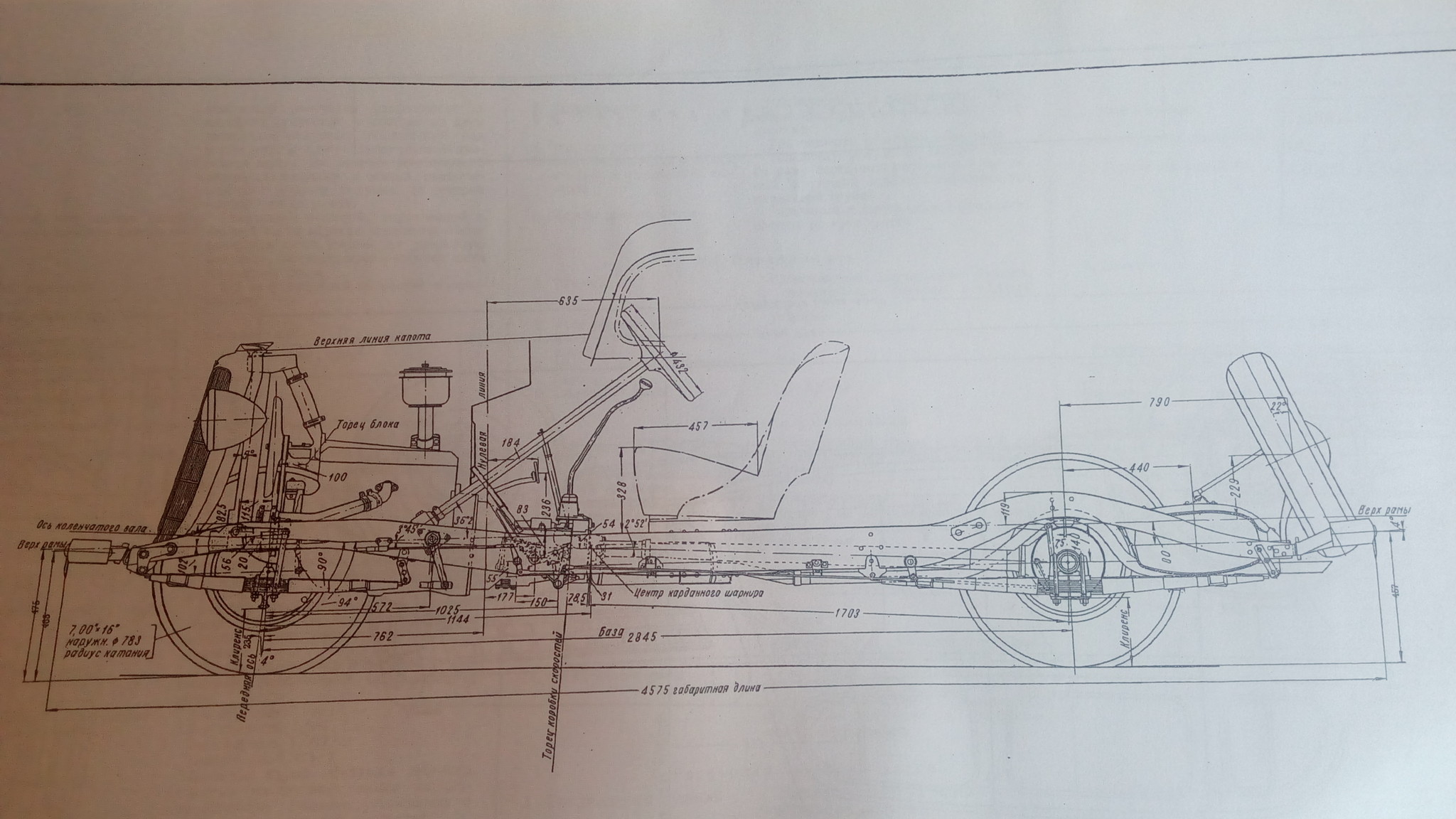

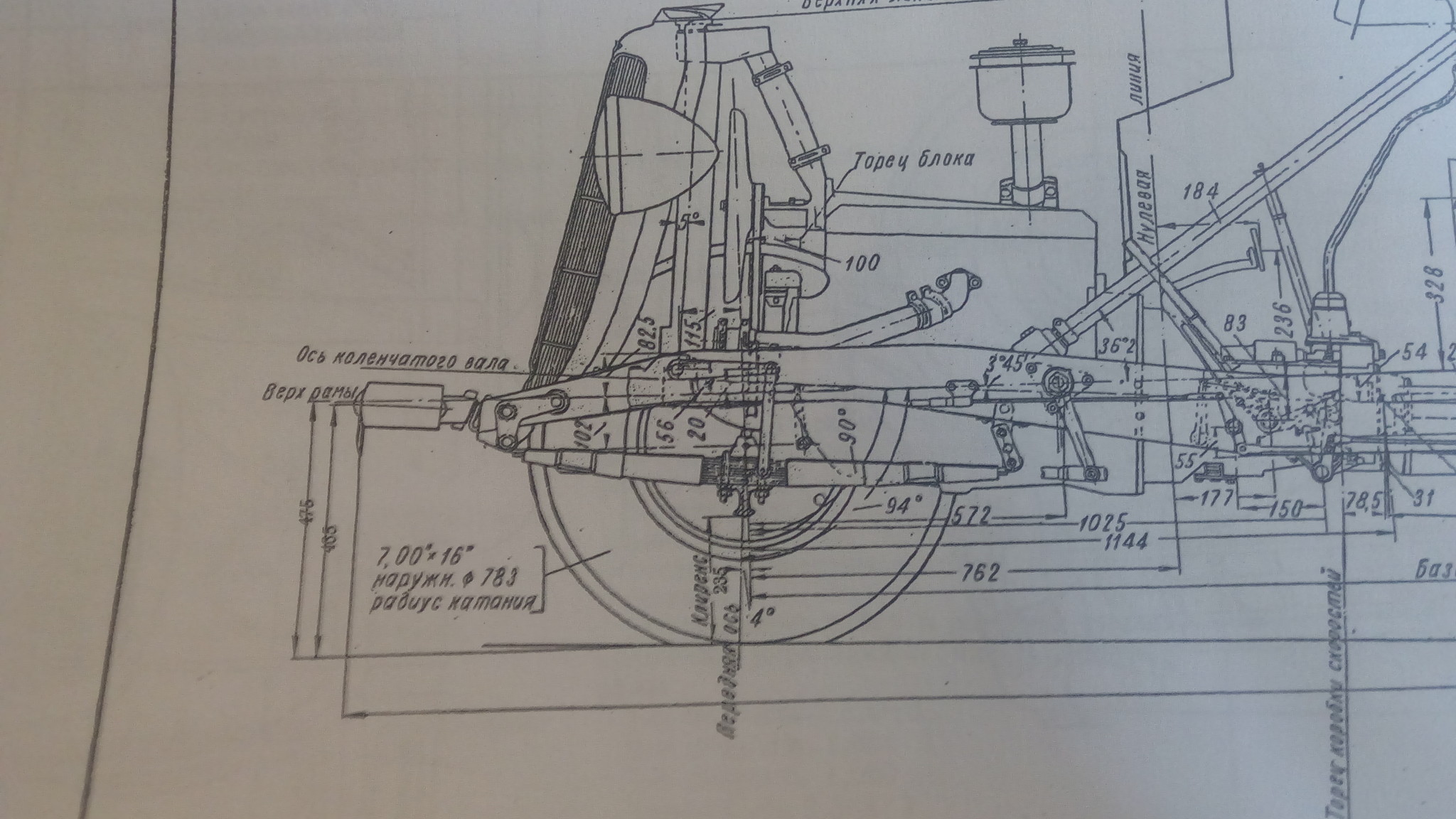

    [​IMG]
    [​IMG] [​IMG]

    Евгений Братск нравится это.
  18. Евгений Братск

    Евгений Братск Пользователь

    Регистрация:
    11 окт 2017
    Сообщения:
    29
    Сказали спасибо:
    10
    Адрес:
    Братск, Иркутская обл.
    Огромное спасибо!

  19. Евгений Братск

    Евгений Братск Пользователь

    Регистрация:
    11 окт 2017
    Сообщения:
    29
    Сказали спасибо:
    10
    Адрес:
    Братск, Иркутская обл.

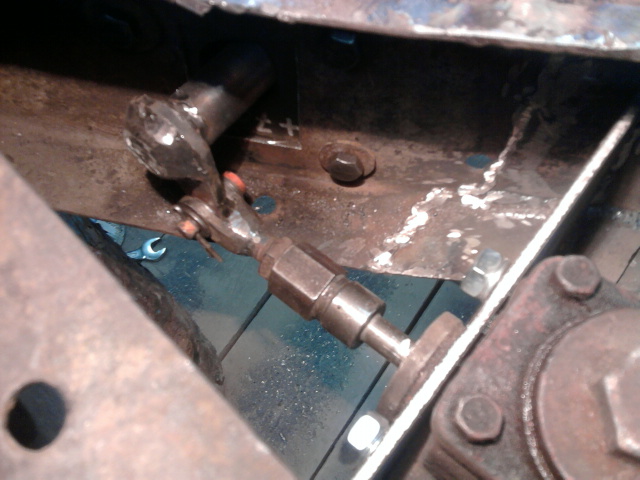

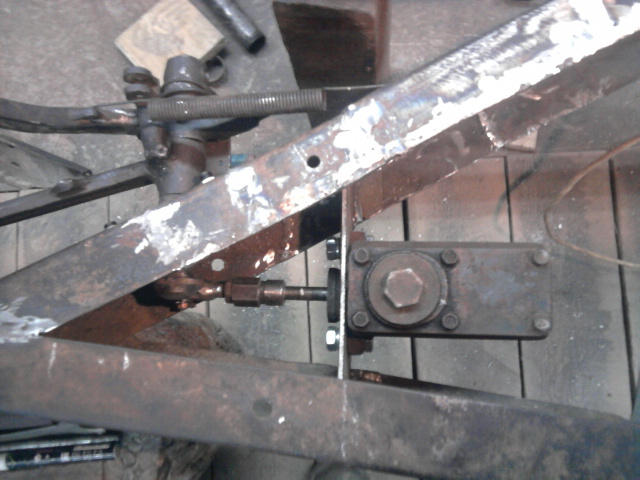

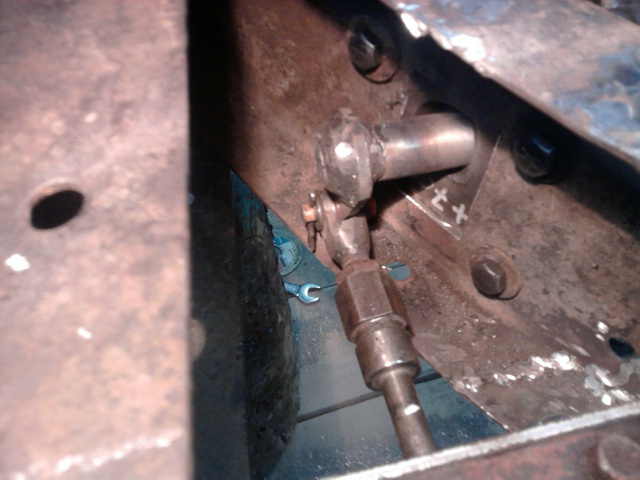

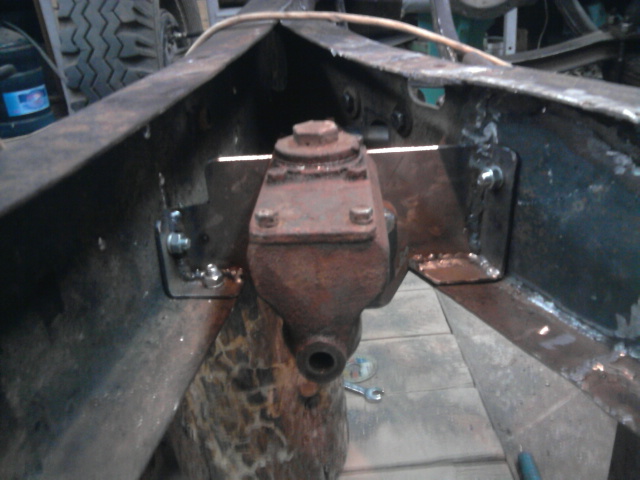

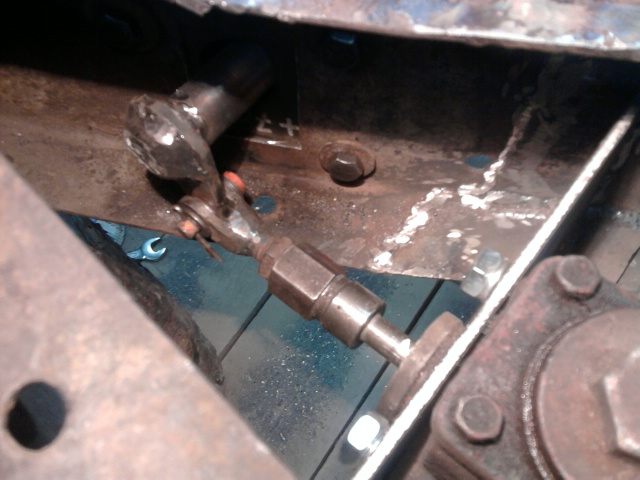

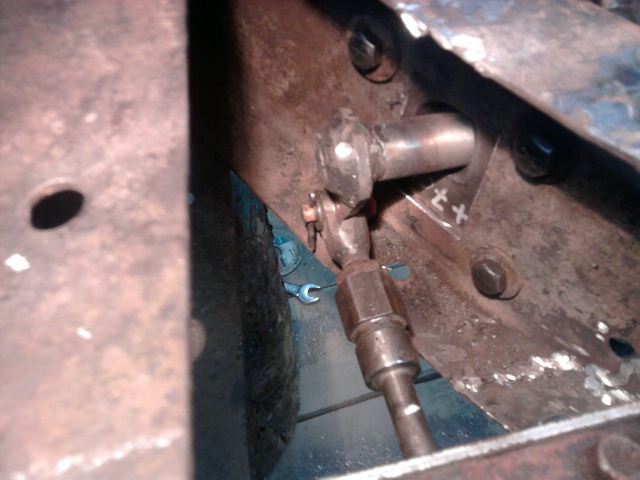

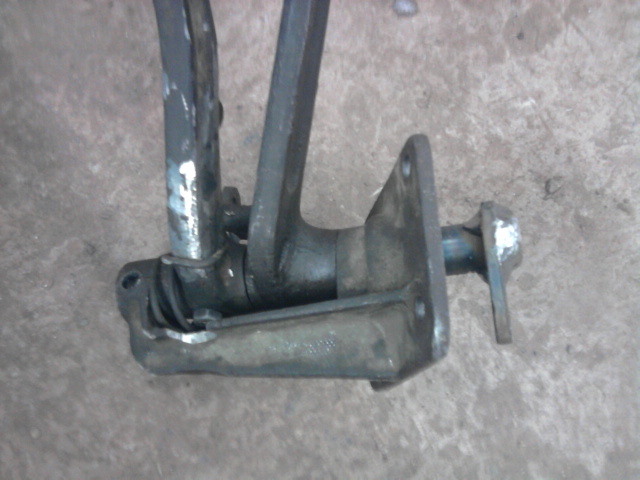

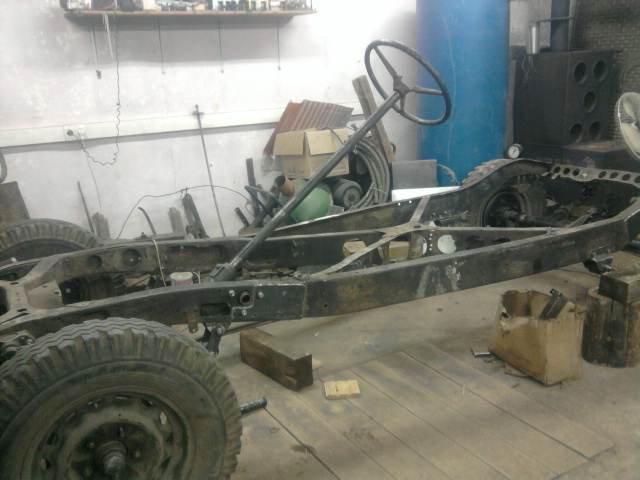

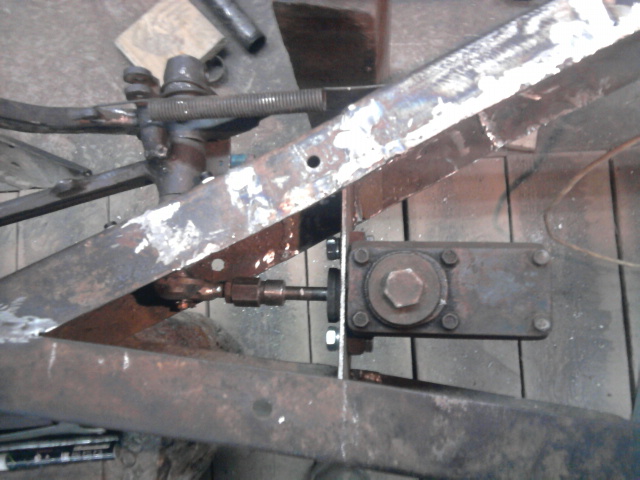

    Установил главный тормозной, ход поршня цилиндра 20 мм - как раз хватило для хода педали с приваренным язычком 35 мм (по центрам), вот что получилось:


    Вложения:

    Последнее редактирование: 22 ноя 2017
    Jolly Roger нравится это.
  20. Олд Джек

    Олд Джек Координатор клуба Команда форума 12 лет на форуме

    Регистрация:
    23 дек 2007
    Сообщения:
    9.274
    Сказали спасибо:
    710
    Адрес:
    москва
    Да, что то подобное с 24 гтц у меня на доноре и стояло. Но качество сварки надо контролировать
