    судя по обилию скотча это 100я копия )

    если есть чертёж всей машины всборе интересно было бы посмотреть.

  2. заводчанин

    заводчанин Пользователь

    Регистрация:
    17 ноя 2013
    Сообщения:
    76
    Сказали спасибо:
    14
    Адрес:
    Столица

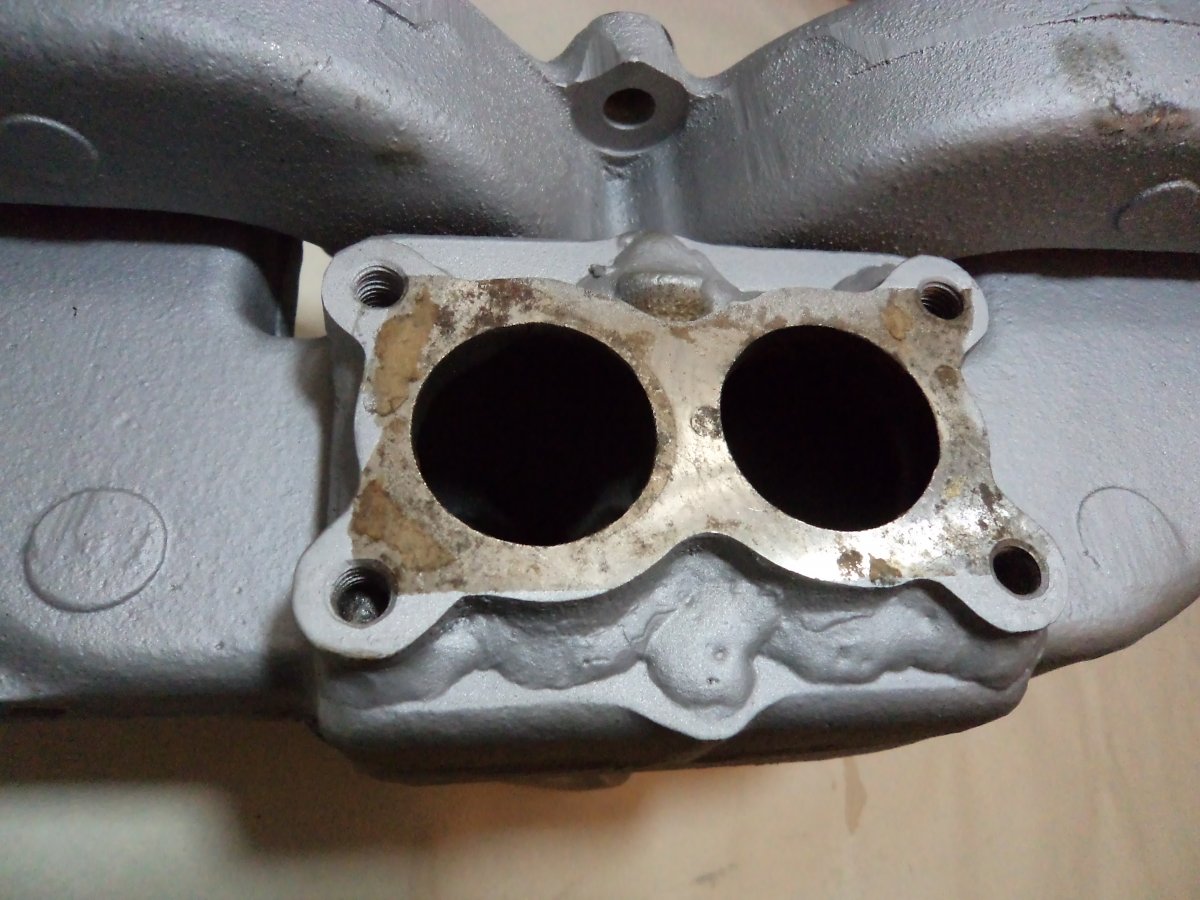

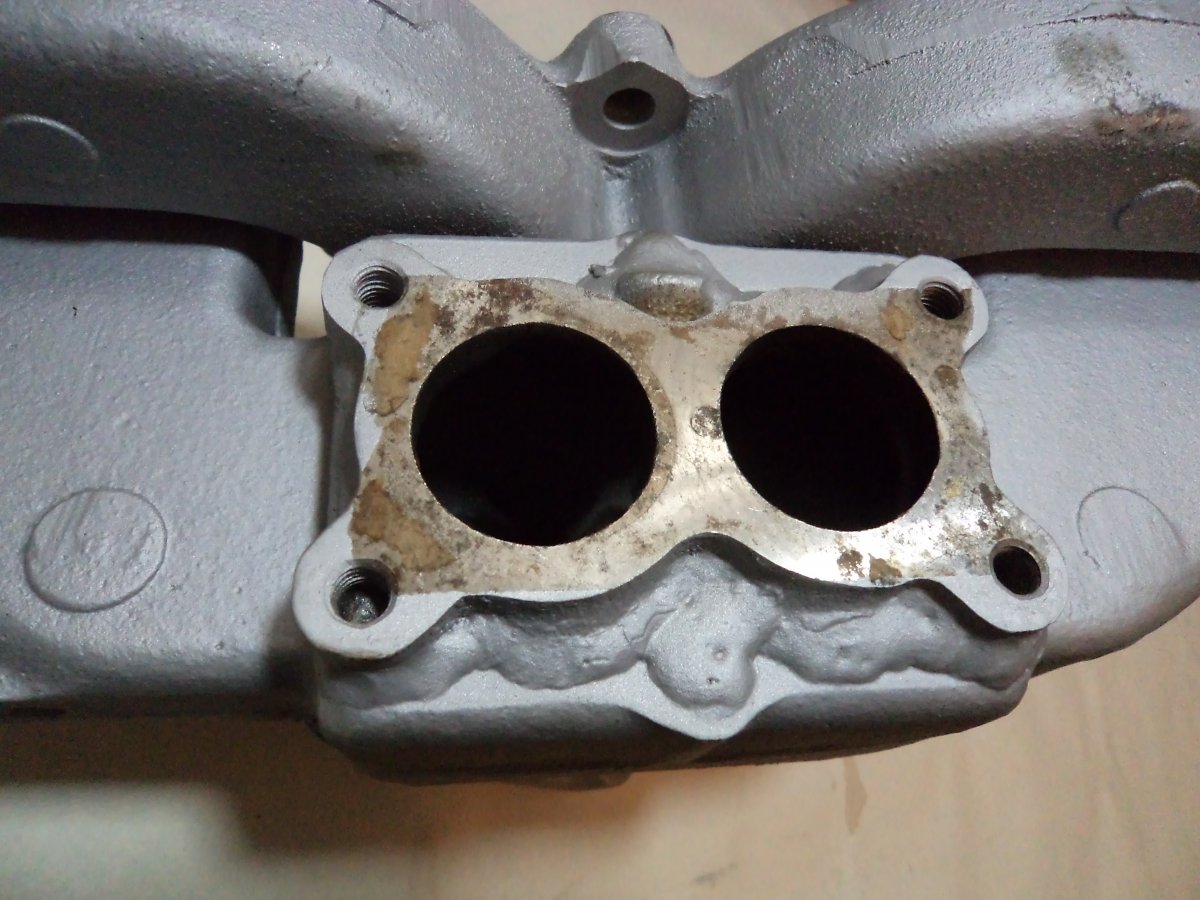

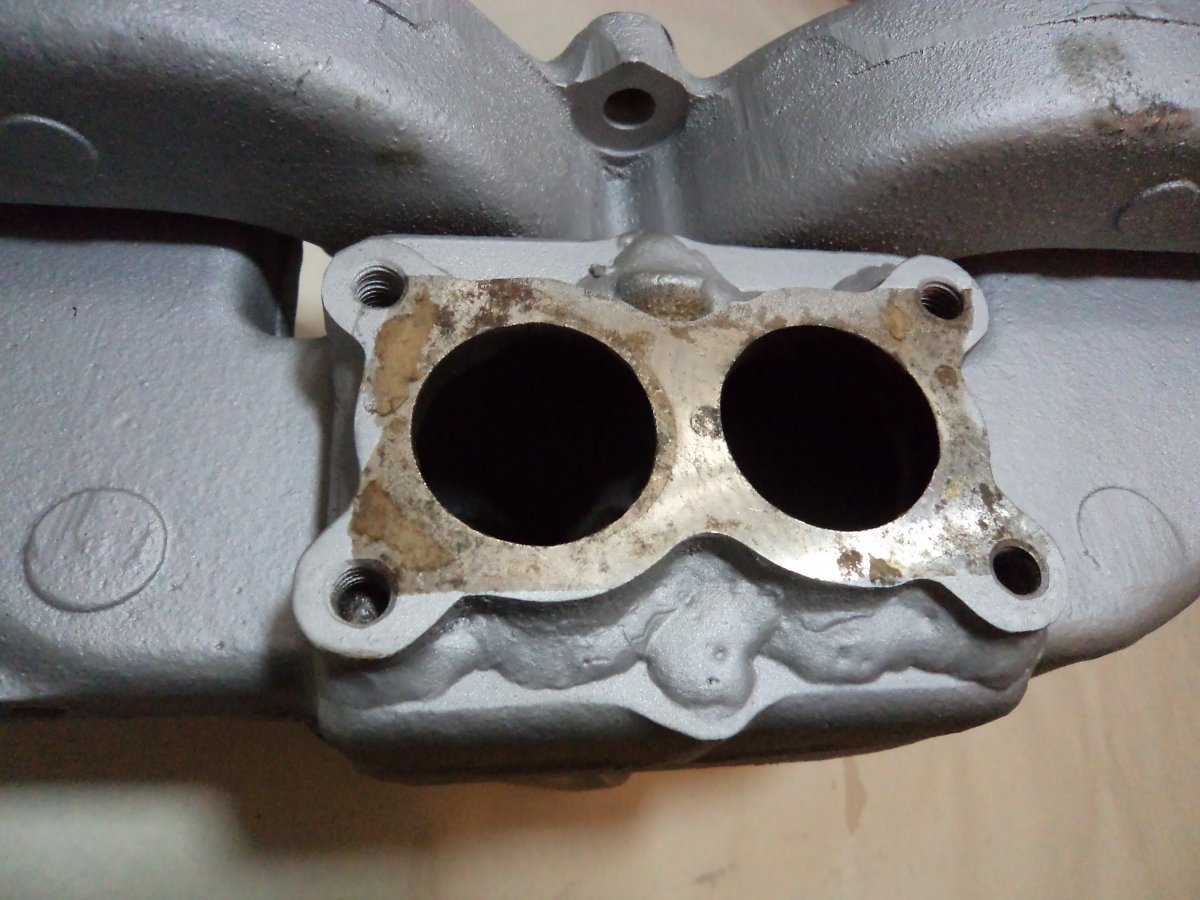

    Артем! У тебя это 100й уровень - звание гуру. У меня на ласточке мотор от 21й. поставил с помощью такой проставки К151С. Доволен как удав. Правда, сейчас опять воткнул старый, пока машина стоит, карб очень срочно понадобился для 21ой, надо было снять ее в эпизоде. С 151ым она уверенней передвигается, и киношникам проще, ничего не чихает, прогревать долго не надо.
    Если ставить проставку, двухкамерный карб и вмастрячивать родной корпус фильтра, он упрется в капот.

  3. Mankus

    Mankus Пользователь

    Регистрация:
    20 мар 2010
    Сообщения:
    8.984
    Сказали спасибо:
    483
    Адрес:
    Подмосковье

    Проставка 2в1, создаёт сопротивление, сильно понижает потенциал наполняемости.

  4. Кирилл

    Кирилл Administrator Команда форума

    Регистрация:
    14 июн 2014
    Сообщения:
    1.518
    Сказали спасибо:
    339
    Адрес:
    Москва

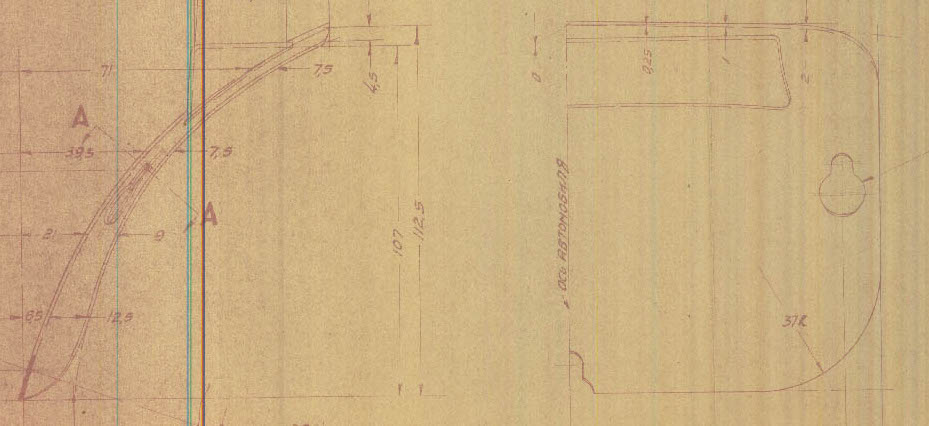

    Узнаете детальку?)Сначала она была такой... 004.jpg

  5. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    5.163
    Сказали спасибо:
    1.882
    Адрес:
    РБ,г.Минск
    это крышка колпака радиатора?

  6. Кирилл

    Кирилл Administrator Команда форума

    Регистрация:
    14 июн 2014
    Сообщения:
    1.518
    Сказали спасибо:
    339
    Адрес:
    Москва
    Она. Что из нее за угол торчит, пока не понял.

  7. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    5.163
    Сказали спасибо:
    1.882
    Адрес:
    РБ,г.Минск
    ну вот угол - да....причем он без боковых стенок...

  8. Andrey1992

    Andrey1992 Пользователь

    Регистрация:
    5 сен 2010
    Сообщения:
    3.573
    Сказали спасибо:
    384
    Адрес:
    Москва САО, МО Пушкино
    Как буд то в ней была дырка, а над дыркой козырек? Угол это боковая стенка козырька?

  9. Mexanik1980

    Mexanik1980 Пользователь

    Регистрация:
    19 мар 2012
    Сообщения:
    3.331
    Сказали спасибо:
    435
    Адрес:
    г Бронницы
    За ней возможно реле большое стояло вот и не помещалось ;)

  10. АНДРЕЙ 111

    АНДРЕЙ 111 Авторитет Команда форума 12 лет на форуме

    Регистрация:
    15 мар 2011
    Сообщения:
    12.448
    Сказали спасибо:
    976
    Адрес:
    МОСКВА, М.О.(Одинцово),ПИТЕР, КРАСНОЯРСК.
    может эта крышка стояла на шестерке, что то не умещалось(радиатор,сигналы) вот и сделали уголок.

  11. Кирилл

    Кирилл Administrator Команда форума

    Регистрация:
    14 июн 2014
    Сообщения:
    1.518
    Сказали спасибо:
    339
    Адрес:
    Москва
    Понятно, буду смотреть в сторону шестерки и реле сигналов, может что интересное найду.

    Mexanik1980 нравится это.
  12. Кирилл

    Кирилл Administrator Команда форума

    Регистрация:
    14 июн 2014
    Сообщения:
    1.518
    Сказали спасибо:
    339
    Адрес:
    Москва
    фокус не удался, движок четверка, реле хоть и другое, но все равно маленькое. Куда еще копать?

  13. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    5.163
    Сказали спасибо:
    1.882
    Адрес:
    РБ,г.Минск
    искать сборочный чертеж

  14. Олд Джек

    Олд Джек Координатор клуба Команда форума 12 лет на форуме

    Регистрация:
    23 дек 2007
    Сообщения:
    8.808
    Сказали спасибо:
    496
    Адрес:
    москва
    просто часто попадаются чертежи, удаленные с производства и замененные еще при жизни машины - их заменили и потому они выжили. Забыли уничтожить))), лежали в другом шкафу:D
    Так на кабр видел чертежи, расходящиеся с жизнью до 10мм в размерах бруса

  15. Серj

    Серj Пользователь

    Регистрация:
    20 июл 2012
    Сообщения:
    254
    Сказали спасибо:
    104
    А может быть для удобства операций по снятию-установке этот кронштейн? На эстонской М20 из второй тысячи крышка колпака крепится тремя винтами (один снизу) как на чертеже, но кронштейна нет.

  16. Олд Джек

    Олд Джек Координатор клуба Команда форума 12 лет на форуме

    Регистрация:
    23 дек 2007
    Сообщения:
    8.808
    Сказали спасибо:
    496
    Адрес:
    москва
    да нет, тут явно сделано окно для выпячивания некоего узла, которому внутри не хватило места

    Mexanik1980 нравится это.
  17. Pika

    Pika Пользователь

    Регистрация:
    2 мар 2012
    Сообщения:
    912
    Сказали спасибо:
    389
    Адрес:
    ХМАО Югра
    Присоединяюсь, нужен СБ узла или продольный разрез авто.

  18. Pika

    Pika Пользователь

    Регистрация:
    2 мар 2012
    Сообщения:
    912
    Сказали спасибо:
    389
    Адрес:
    ХМАО Югра
    Вот похожая крышка по дополнительной проштамповке отверстия в нижней части только без уголка. [​IMG] У моей на третей серии такой проштамповки снизу нет.

    Последнее редактирование: 23 мар 2017
  19. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    5.163
    Сказали спасибо:
    1.882
    Адрес:
    РБ,г.Минск

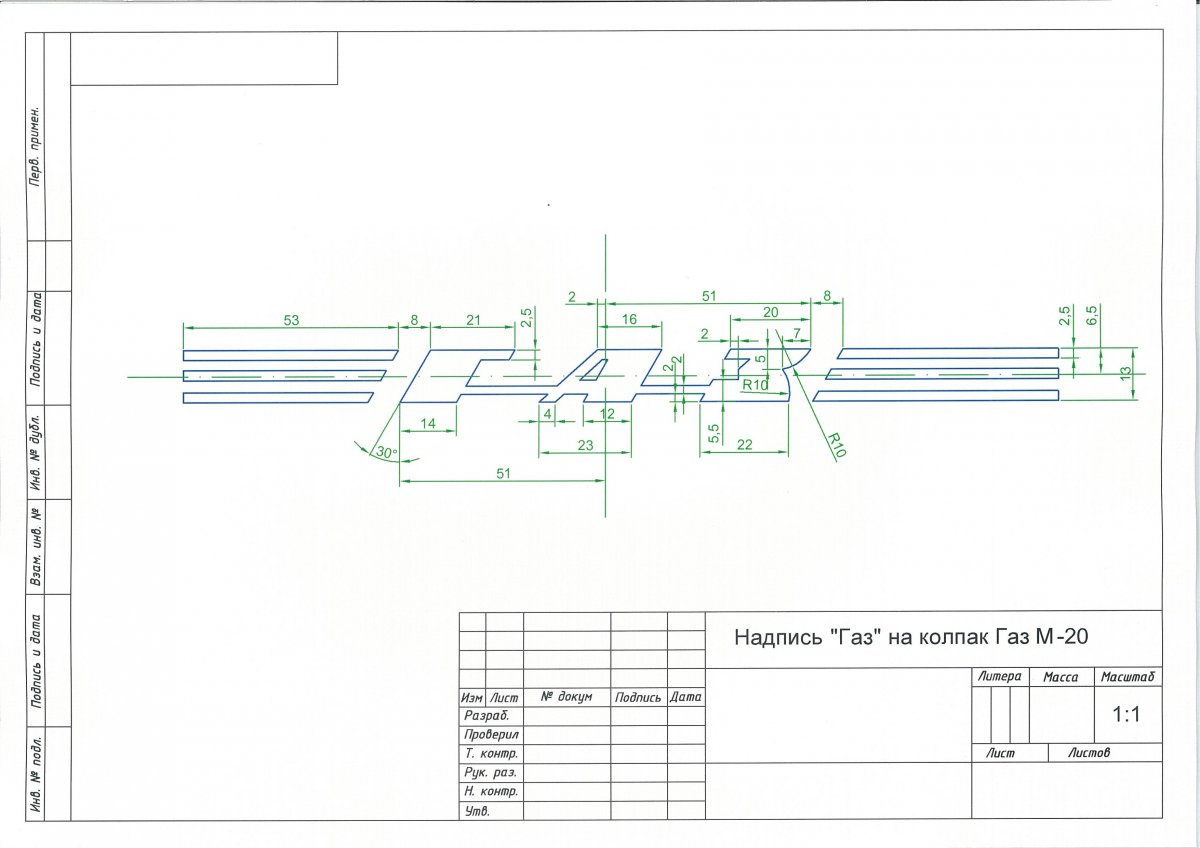

    я вот тут заморочился - сделал чертежик надписи газ на колпак, в выходные проведу эксперимент, подходит или нет.
    Из нее можно сделать трафарет и закрашивать надпись. А можно вырезать из пленки и клеить.

    Рустам тм, иван сергеевич и Pika нравится это.
  20. Олд Джек

    Олд Джек Координатор клуба Команда форума 12 лет на форуме

    Регистрация:
    23 дек 2007
    Сообщения:
    8.808
    Сказали спасибо:
    496
    Адрес:
    москва
    я всегда просто заливаю краской и стираю потом лишнее тканью с ратворителем
