Чертежи и прочее.

Тема в разделе "Об автомобиле", создана пользователем autostyle, 16 мар 2014.

  1. Mexanik1980

    Mexanik1980 Пользователь

    Регистрация:
    19 мар 2012
    Сообщения:
    3.740
    Сказали спасибо:
    714
    Адрес:
    г Бронницы

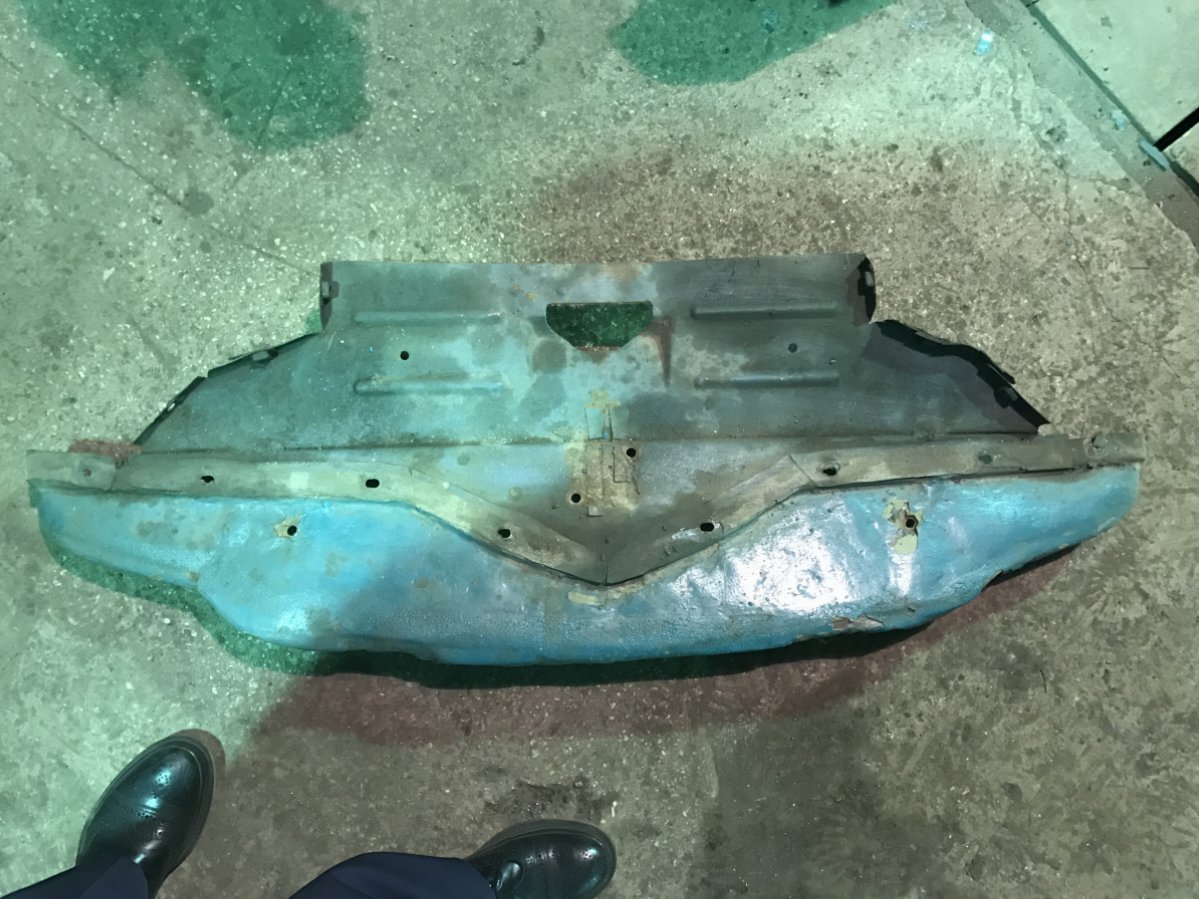

    Первый вариант.

  2. БЕГИмот

    БЕГИмот Пользователь

    Регистрация:
    8 фев 2017
    Сообщения:
    1.843
    Сказали спасибо:
    1.438
    Адрес:
    Красноярск, ул. Конституции СССР

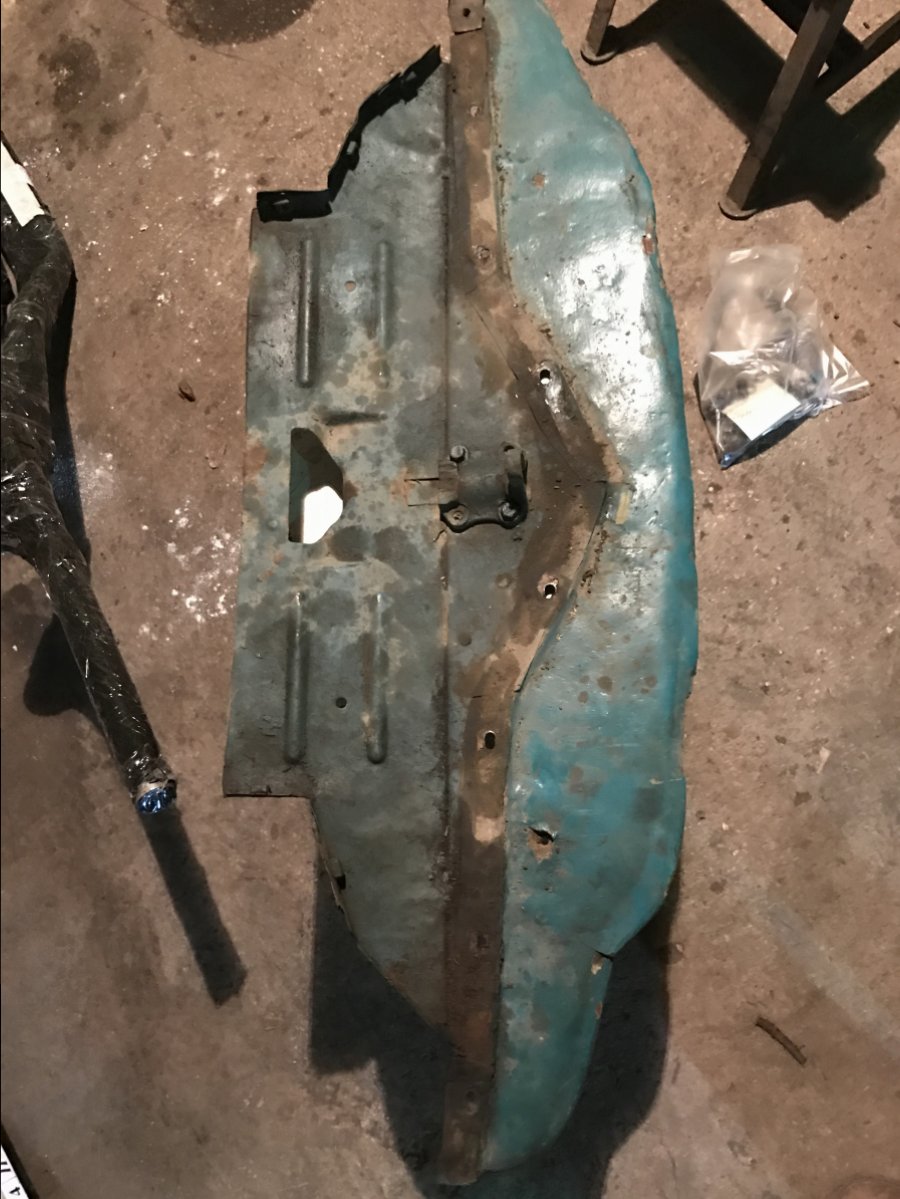

    Завтра посмотрю свой :), вот нашёл в фототеке, вариант 2



    Последнее редактирование: 26 май 2018
    Зубр нравится это.
  3. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    6.466
    Сказали спасибо:
    2.935
    Адрес:
    РБ,г.Минск
    вот же ... значит у второй серии было 2 варианта ... ранний и не ранний )
    тогда вопрос... а что крепиться к доп ушам??

  4. БЕГИмот

    БЕГИмот Пользователь

    Регистрация:
    8 фев 2017
    Сообщения:
    1.843
    Сказали спасибо:
    1.438
    Адрес:
    Красноярск, ул. Конституции СССР
    У меня 52 год. Ранний :)

    Зубр нравится это.
  5. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    6.466
    Сказали спасибо:
    2.935
    Адрес:
    РБ,г.Минск
    вот из каталога рисунок
    уши есть
    к ним торцевые планки радиатора крепятся??
    позже их убрали ... или раньше ?

  6. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    6.466
    Сказали спасибо:
    2.935
    Адрес:
    РБ,г.Минск
    вот... каталог с питерского сайта ... там 55 год указан
    значит в ранних не было ушей ...
    но раз потом добавили ... значит они нужны стали )))
    т.е. всё же к ним торцевые планки крепятся ... правильно??


    вот ещё одно отличие ранней серии от более поздней ))

  7. Mexanik1980

    Mexanik1980 Пользователь

    Регистрация:
    19 мар 2012
    Сообщения:
    3.740
    Сказали спасибо:
    714
    Адрес:
    г Бронницы
    Посмотрел по внимательнее у меня стоит второй вариант.)

  8. pobedovod

    pobedovod Авторитет

    Регистрация:
    23 дек 2007
    Сообщения:
    4.819
    Сказали спасибо:
    4.320
    Адрес:
    Болгария
    И на 3й серии ушей нет.Исходя из этого,с немалой степенью вероятности,на самых ранних было, потом их удалили и фартук перешел к 3й серии без ушей.

    Зубр нравится это.
  9. Pika

    Pika Пользователь

    Регистрация:
    2 мар 2012
    Сообщения:
    1.531
    Сказали спасибо:
    821
    Адрес:
    ХМАО Югра

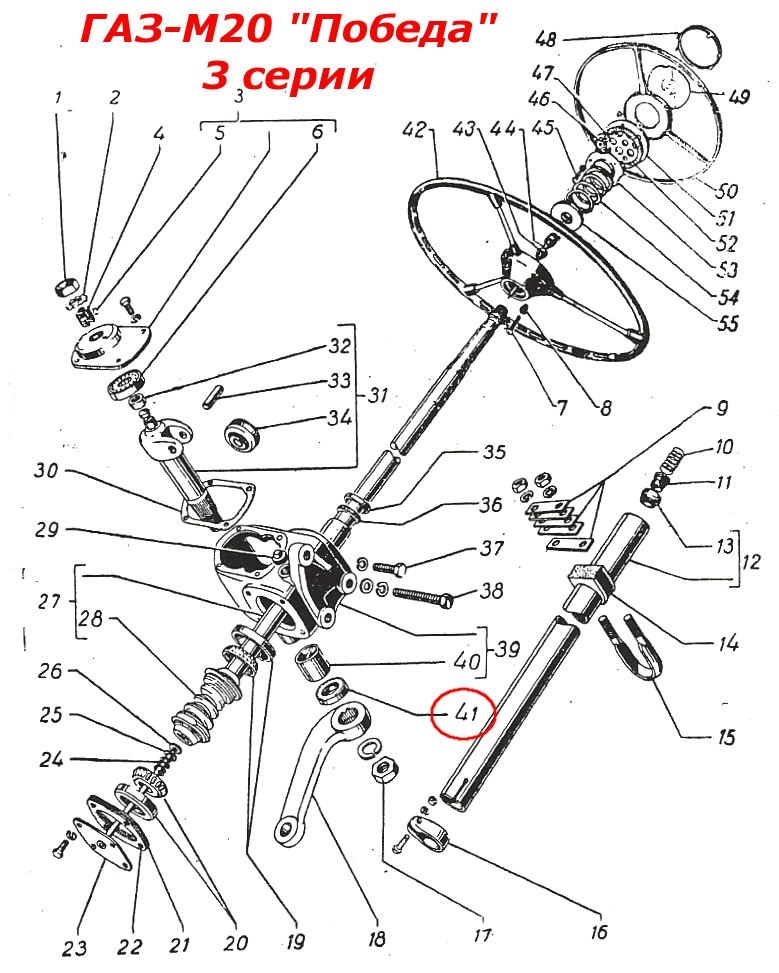

    Есть ли у кого деталировка кнопки сигнала третей серии.
    Интересует сам механизм.

    Последнее редактирование: 5 июн 2018
  10. Рустам тм

    Рустам тм Пользователь

    Регистрация:
    11 апр 2016
    Сообщения:
    3.002
    Сказали спасибо:
    2.983
    Адрес:
    Туркменистан Ашгабад
    http://www.pobeda-club.ru/threads/prodam-novodelnye-detali-na-pobedu.10611/
    Если это не подойдет,могу завтра глянуть в каталоге на работе.

    Pika нравится это.
  11. Pika

    Pika Пользователь

    Регистрация:
    2 мар 2012
    Сообщения:
    1.531
    Сказали спасибо:
    821
    Адрес:
    ХМАО Югра

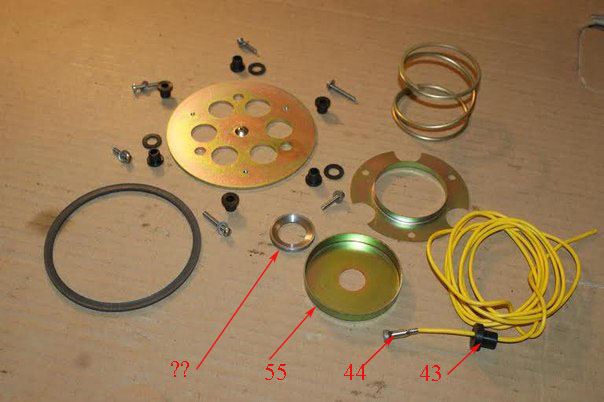

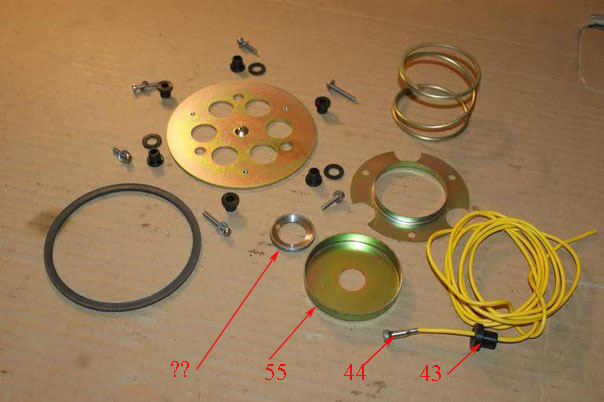

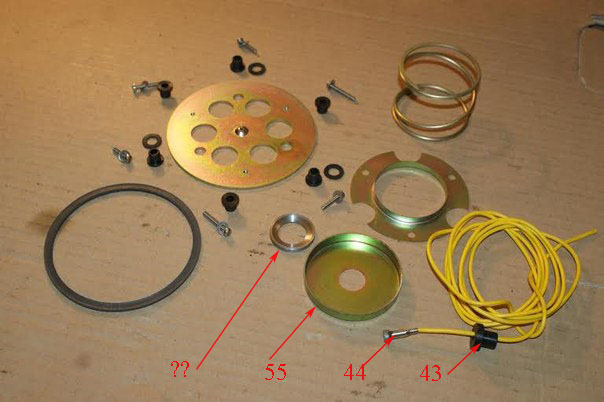

    Нужны размеры деталей 43 и 44!
    43 - диэлектрик какой материал?
    44 - латунь наверное?

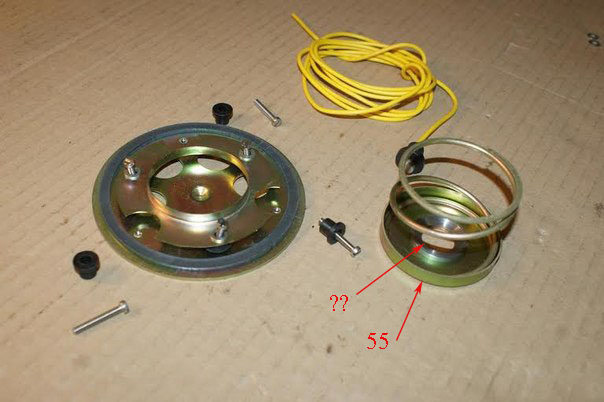

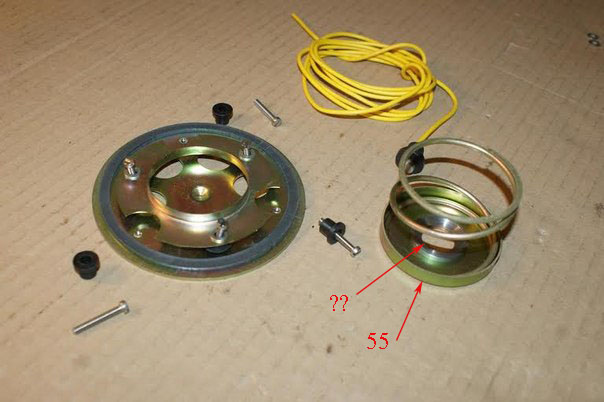

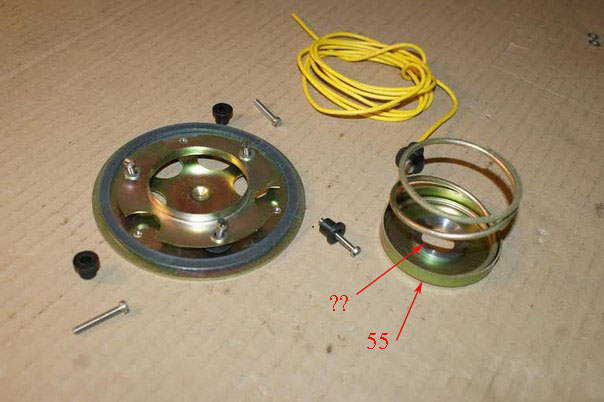

    Внутри детали 55 живет кольцо как на фото или нет?
    q__u_lVI6O0.jpg ln_86HirTGs.jpg

    Последнее редактирование: 6 июн 2018
  12. Andrey1992

    Andrey1992 Пользователь

    Регистрация:
    5 сен 2010
    Сообщения:
    3.834
    Сказали спасибо:
    576
    Адрес:
    Москва
    43- текстолит.
    44 - луженая втулка, на ней бульбочка из припоя по форме походая на впадинку в большом дырчатом кольце.
    Насчет кольца не скажу-не помню, возможно у меня его даже не было.
    Диэлектрические втулки могу померить, но не раньше выходных. Может быть кто-то сделает это оперативнее.

    Pika нравится это.
  13. Pika

    Pika Пользователь

    Регистрация:
    2 мар 2012
    Сообщения:
    1.531
    Сказали спасибо:
    821
    Адрес:
    ХМАО Югра
    Спасибо Андрей, размеры нужны по №43 и №44

  14. юрий-победа

    юрий-победа Пользователь

    Регистрация:
    27 фев 2011
    Сообщения:
    2.239
    Сказали спасибо:
    1.032
    Адрес:
    Первый город герой СССР
    =====================================================
    не всегда внутри 55 есть эта шайба,
    суть в том,что наконечник на проводе 44,состоит из отрезка трубки одетой на кусок зачищенного луженого провода,на её вершине наплавлен кусок(шляпка гриба) олова.
    так вот,в зависимости от высоты этой шляпки,и подставляют доп. шайбу ??,что бы при нажатии сигнального хромированного кольца не руле,произошло замыкание между шляпкой 44 и круглой деталью с выпуклостью и загудели сигналы, (на эскизе Рустама она то ли 52,то ли 47),
    а на 2 фото Pika, слева вверху в окружении 6-ти болтиков и 6-ти диэлектрических прокладок в виде грибка.
    Когда на кончике провода грибочек 44,немного истирается(утончается) тогда подставляют шайбу в 55.
    ...размер 43,делай относительно отверстия в детали 55 и диаметра провода и напаянного на нем набалдашничка 44.
    ------------
    44-прокладка-шайба у меня пластмассовая,литая.

    Много букв но надеюсь понятно

    Pika нравится это.
  15. Damon777

    Damon777 Пользователь

    Регистрация:
    4 апр 2006
    Сообщения:
    497
    Сказали спасибо:
    102
    Деталь 44 ВСЕГДА замкнута с большим диском. Иначе не нужно было бы такого количества втулок, винтов и прокладок. Смысл прост. Большой диск винтами через втулки притянут к рулю и с помощью прокладки-кольца большого диаметра изолирован от него, но при этом связан с проводом на реле. Кольцо сигнала, в свою очередь, с помощью пружины связано с массой, и через втулки держится на диске. Пружина обеспечивает отжим кольца от диска. Нажимая на кольцо, преодолеваем сопротивление пружины, сводим краями кольцо и диск, цепь замыкается, сигналы работают.

    Pika нравится это.
  16. Damon777

    Damon777 Пользователь

    Регистрация:
    4 апр 2006
    Сообщения:
    497
    Сказали спасибо:
    102
    Да, некая "шайба в 55" - самодельщина какая-то. То ли резьба на валу у кого-то была плохой, то ли ещё что-то. Чашка просто притягивается гайкой крепления руля. А вот под 43 иногда бывает маленькая пружинка, чтобы 44 всегда контачила с диском. На деле, провод можно хоть запаять в центральное отверстие диска, или прикрепить винтиком, заводская конструкция сделана именно для быстрой сборки.

    Pika нравится это.
  17. SMV

    SMV Пользователь 12 лет на форуме

    Регистрация:
    5 июл 2005
    Сообщения:
    4.205
    Сказали спасибо:
    459
    Адрес:
    Россия, Воронеж
    Добрый день, у меня есть деталь 43 и 44 в комплекте с аутентичным проводом. Делаем новые. 44-латунь, 43-пластик (текстолит). Нужны детали или размеры?

    Последнее редактирование: 11 июн 2018
    Pika нравится это.
  18. Pika

    Pika Пользователь

    Регистрация:
    2 мар 2012
    Сообщения:
    1.531
    Сказали спасибо:
    821
    Адрес:
    ХМАО Югра
    Спасибо Михаил, 43 на доноре нашел, все собрал работает)))

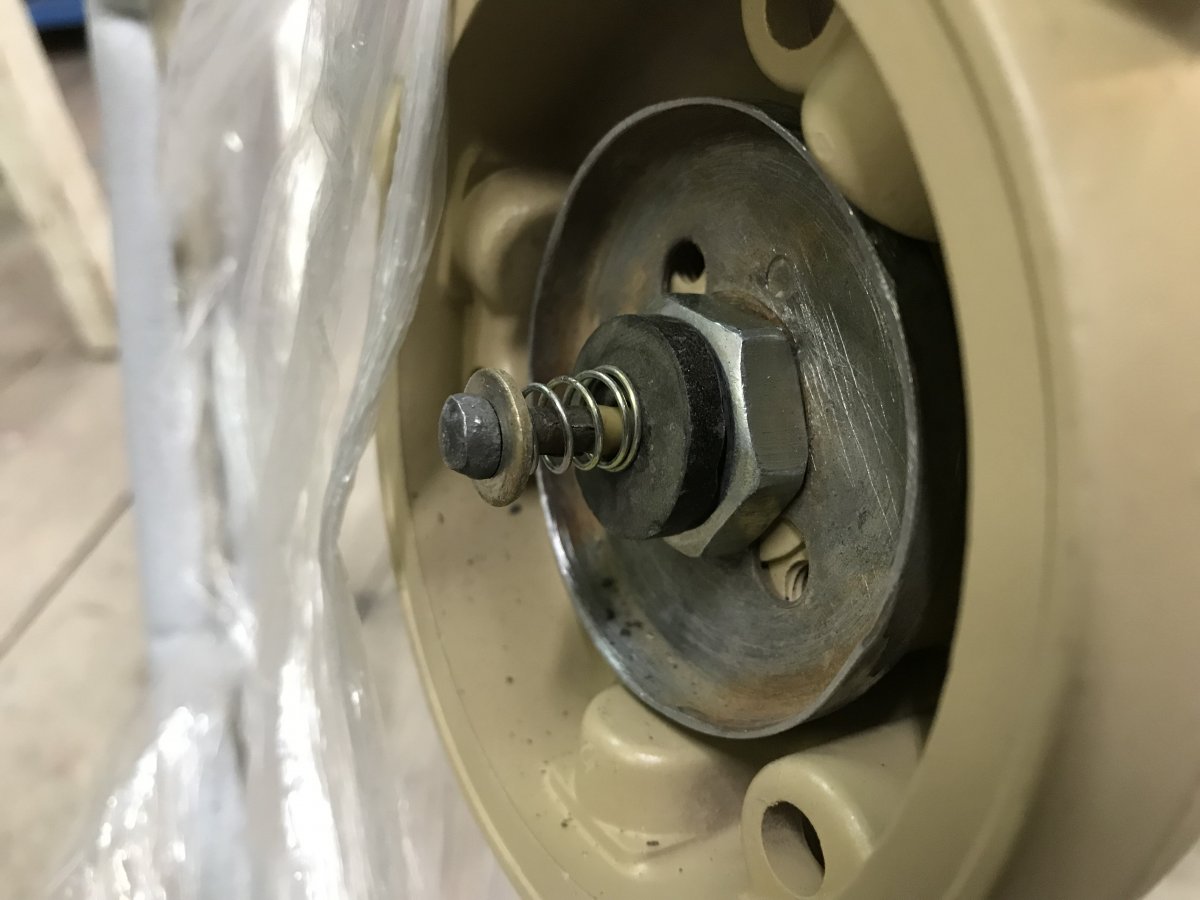

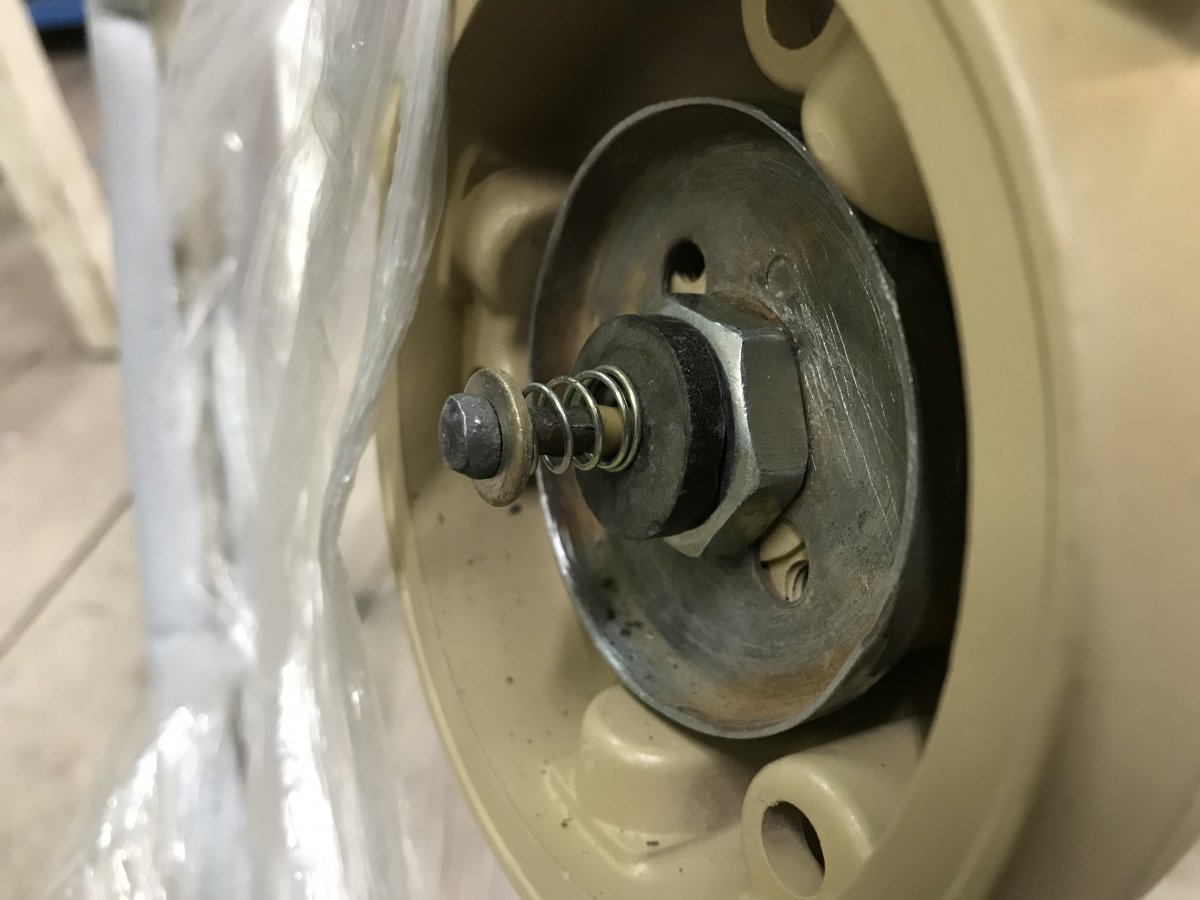

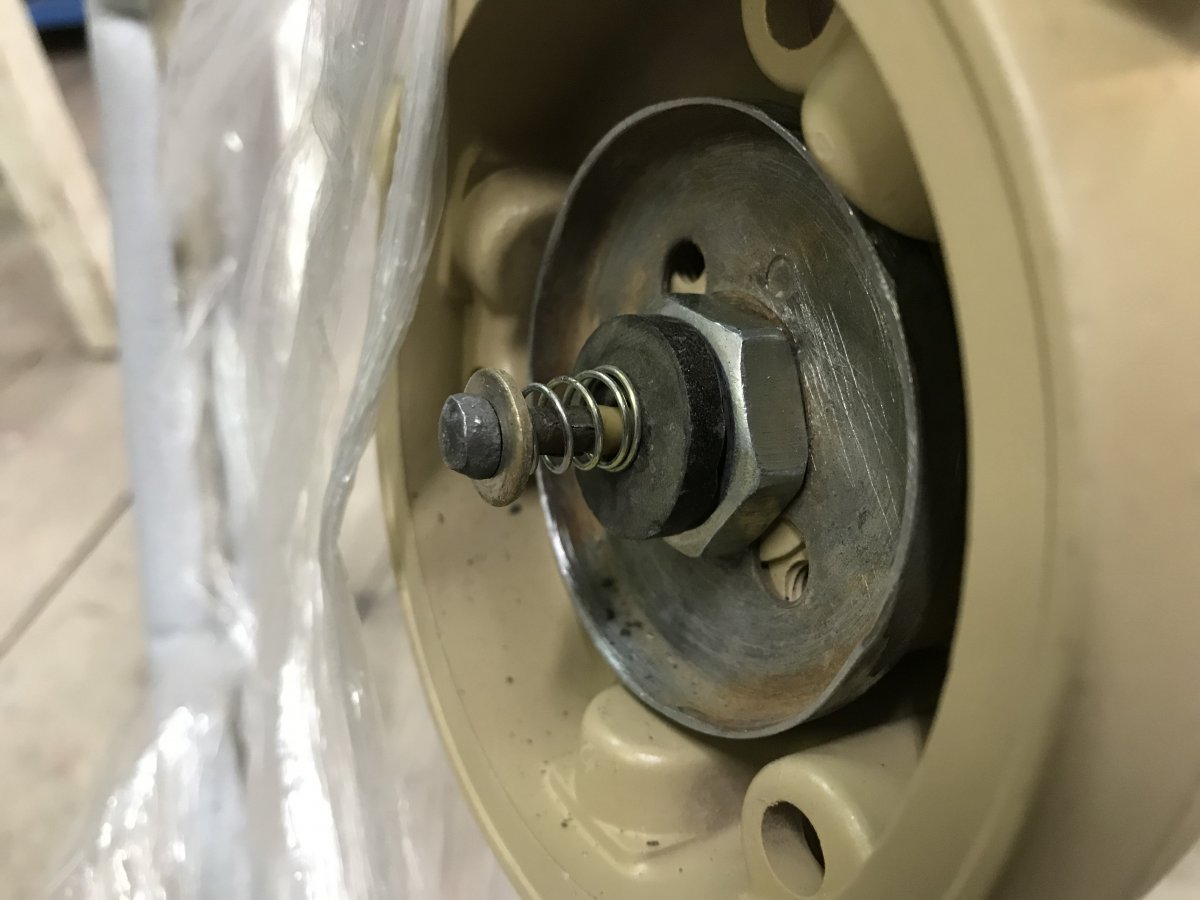

    44 в 43 садилась с зазором к тарелочке, внедрил пружинку)

    SMV нравится это.
  19. EvgenB

    EvgenB Пользователь

    Регистрация:
    17 сен 2015
    Сообщения:
    788
    Сказали спасибо:
    300

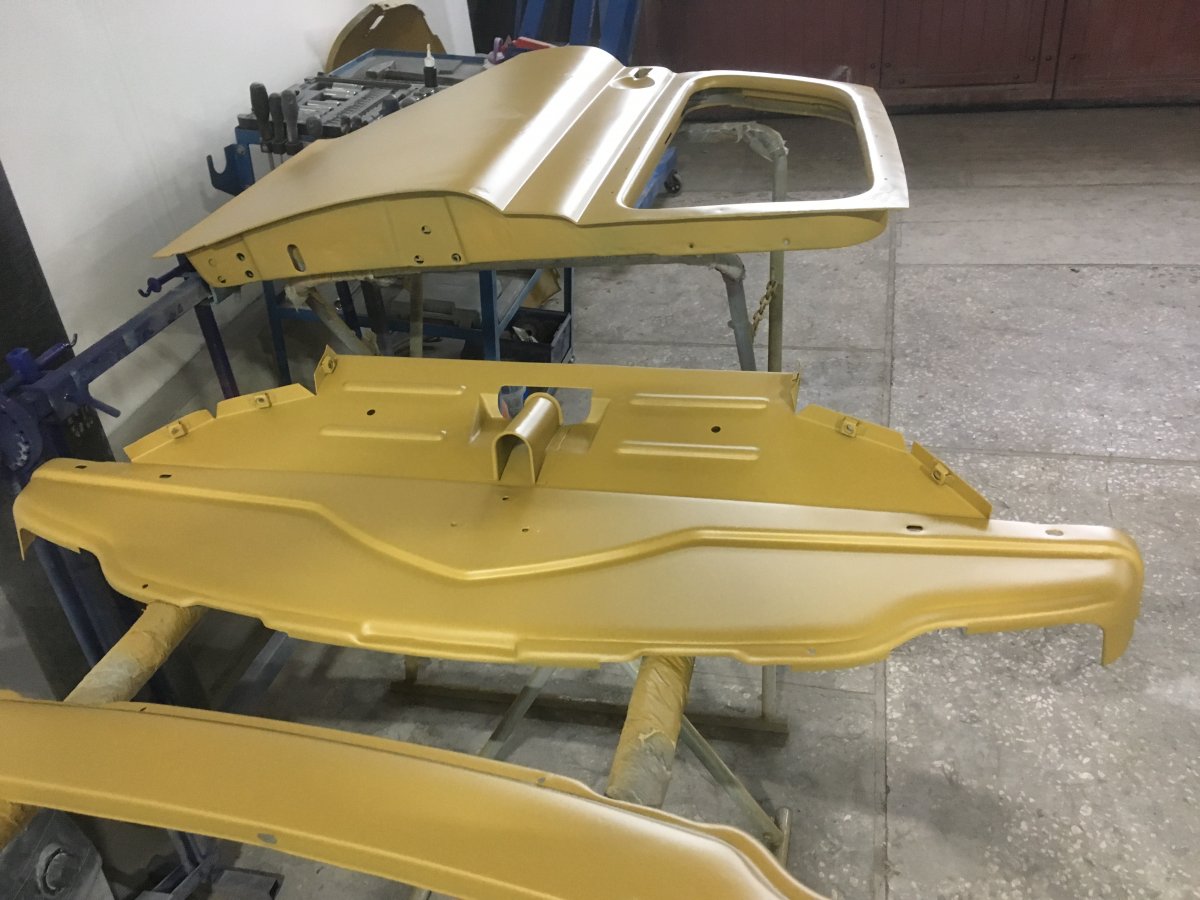

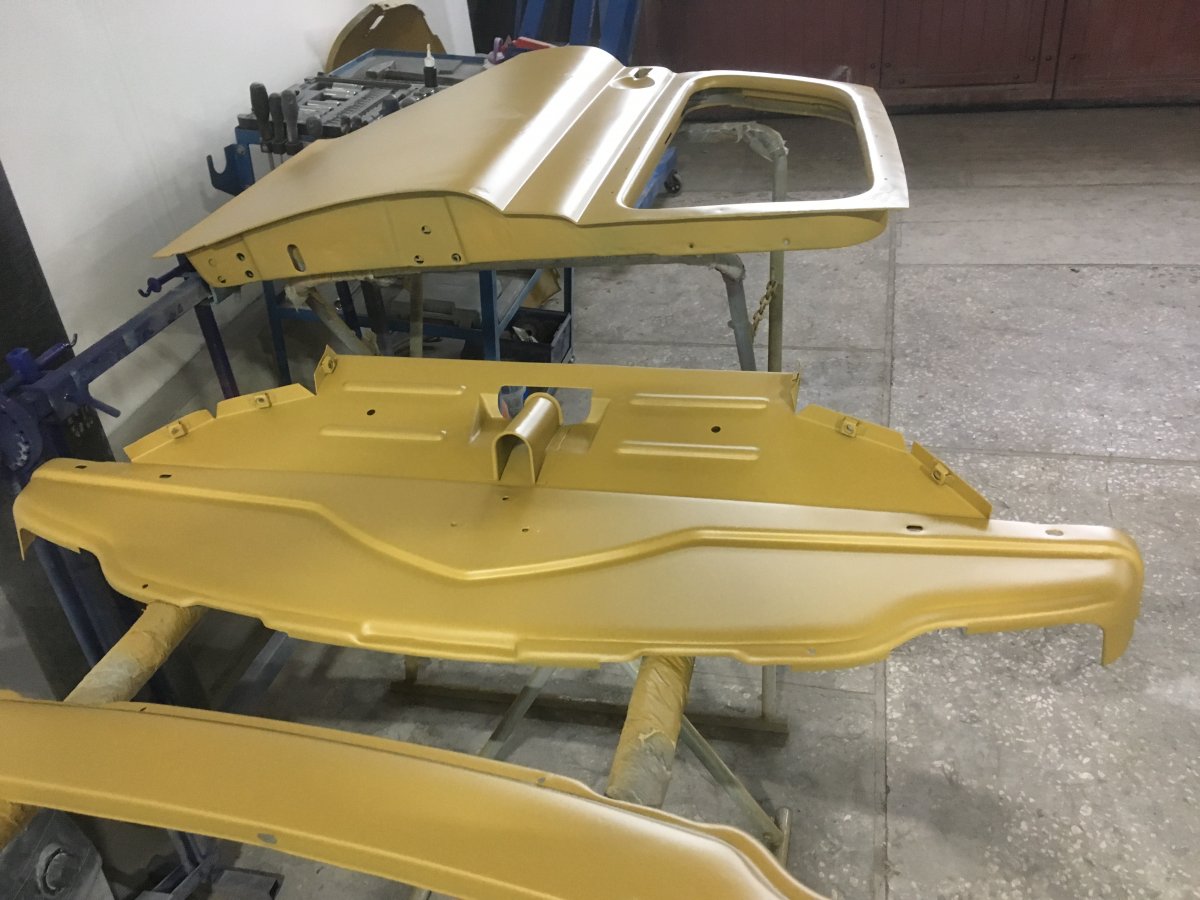

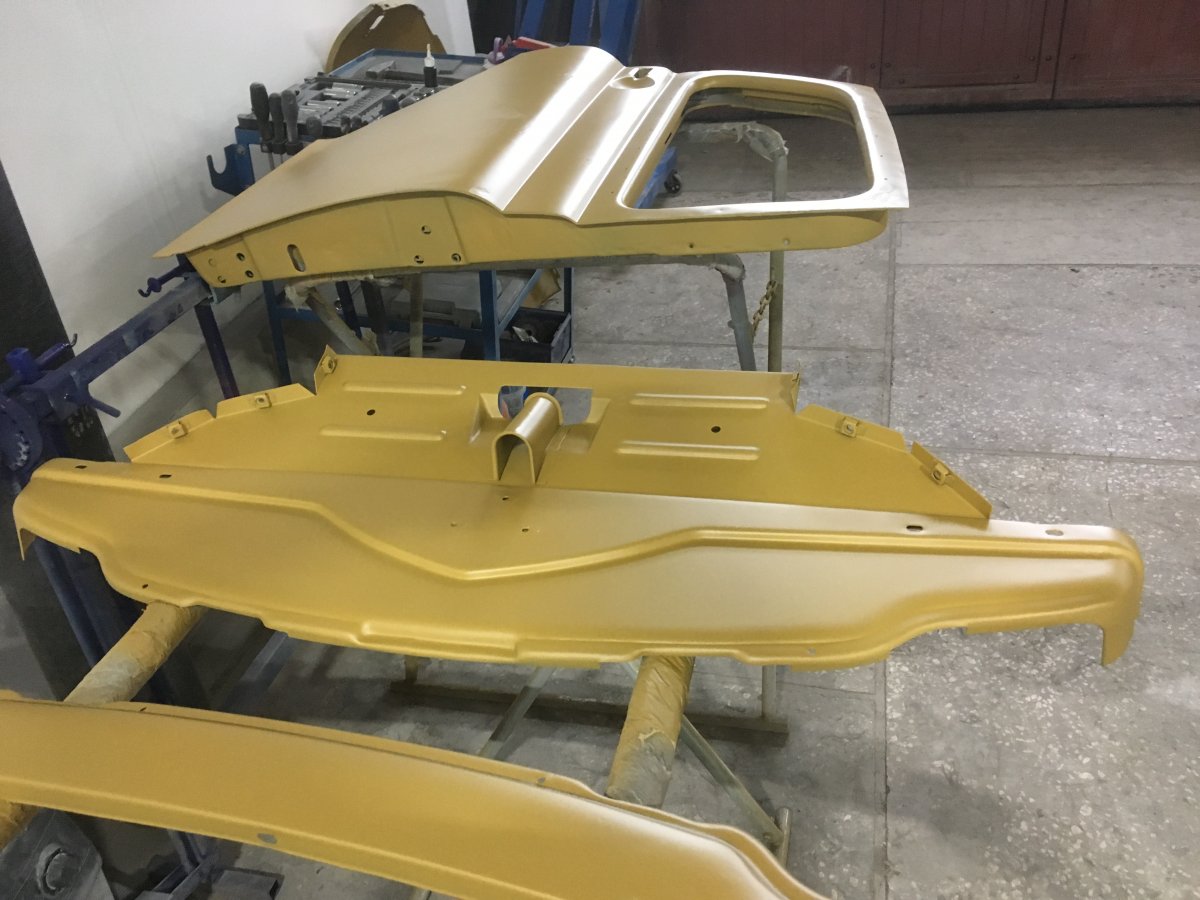

    Фото фартука. Нового СССР в новом грунте.


    Вложения:

  20. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    6.466
    Сказали спасибо:
    2.935
    Адрес:
    РБ,г.Минск
    Ну это от 3й серии, я правильно понимаю?
