Чертежи и прочее.

Тема в разделе "Об автомобиле", создана пользователем autostyle, 16 мар 2014.

  1. Pika

    Pika Пользователь

    Регистрация:
    2 мар 2012
    Сообщения:
    1.531
    Сказали спасибо:
    821
    Адрес:
    ХМАО Югра
    Не, я не о крышке, а о створке петли.

  2. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    6.469
    Сказали спасибо:
    2.937
    Адрес:
    РБ,г.Минск

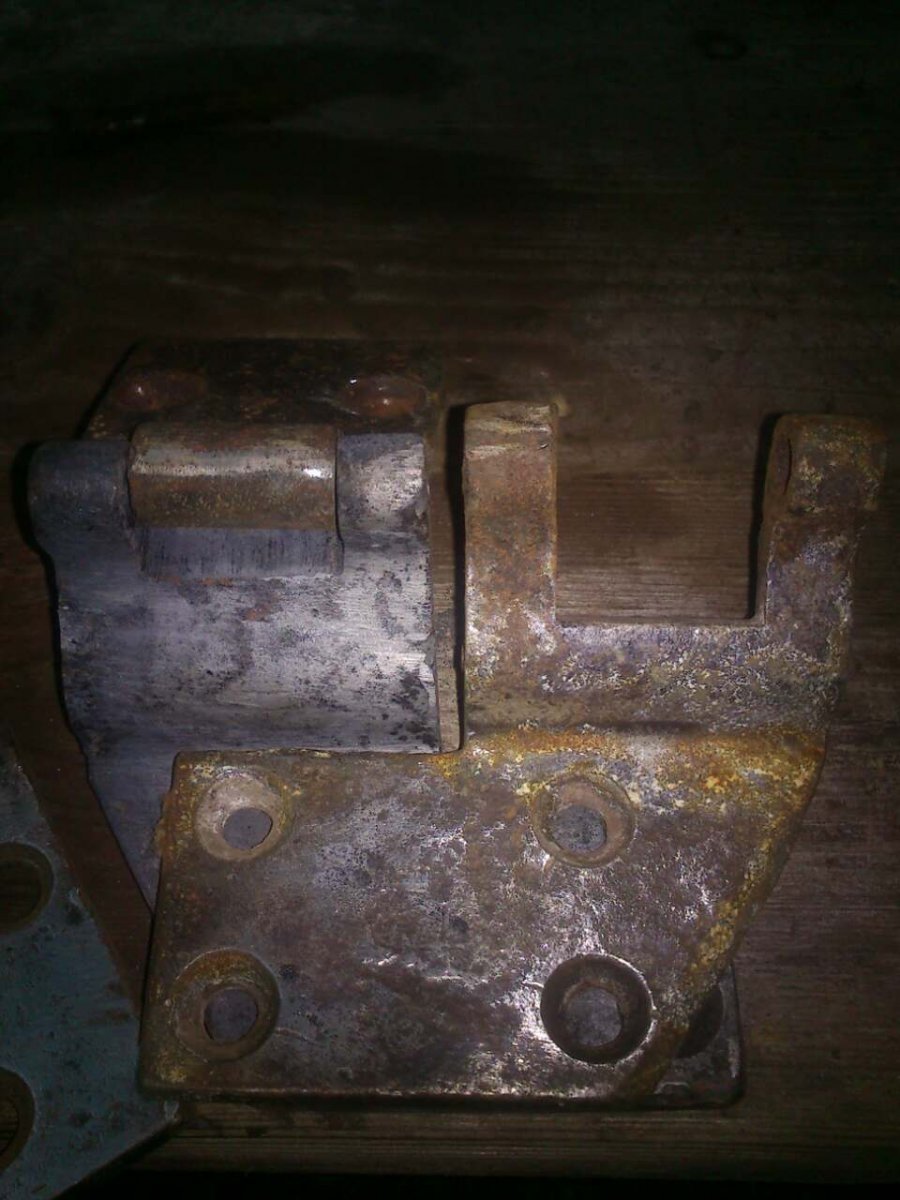

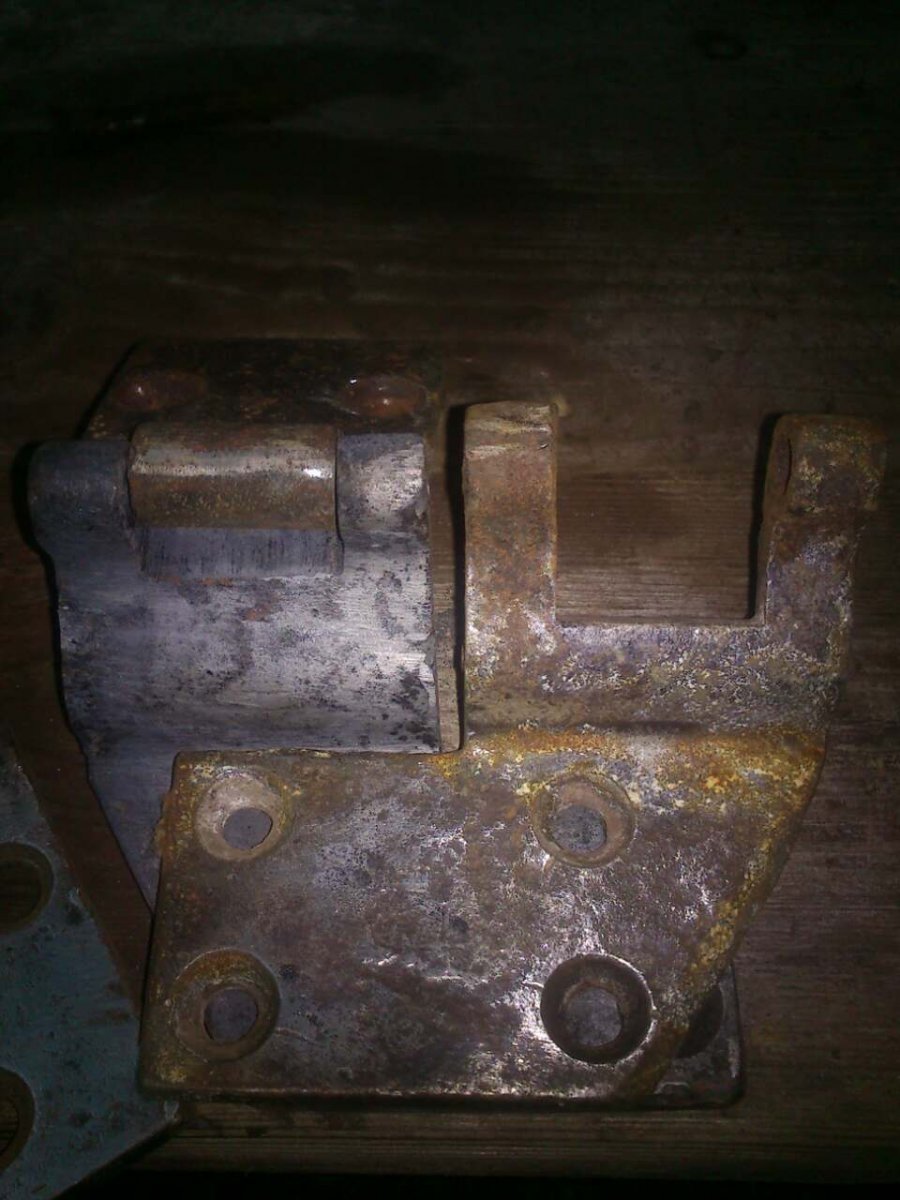

    аа... прорезь? .... ну на всех более новых петлях стоят масленки и большая прорезь.... причем петли с разных машин ...

    Pika нравится это.
  3. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    6.469
    Сказали спасибо:
    2.937
    Адрес:
    РБ,г.Минск
    Возможно кто-то сам доделал масленки ...

  4. SMV

    SMV Пользователь 12 лет на форуме

    Регистрация:
    5 июл 2005
    Сообщения:
    4.205
    Сказали спасибо:
    459
    Адрес:
    Россия, Воронеж

    Все верно, с более мелким вырезом - ранняя петля, ответка без масленки. С более глубоким вырезом поздняя петля, т.е. обычная 2,3й серии. Ответка с пресмасленкой. В остальном петли идентичны по форме.

    Зубр нравится это.
  5. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    6.469
    Сказали спасибо:
    2.937
    Адрес:
    РБ,г.Минск
    понятно.
    ещё бы по крышкам правды добиться ))....

  6. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    6.469
    Сказали спасибо:
    2.937
    Адрес:
    РБ,г.Минск
    пол

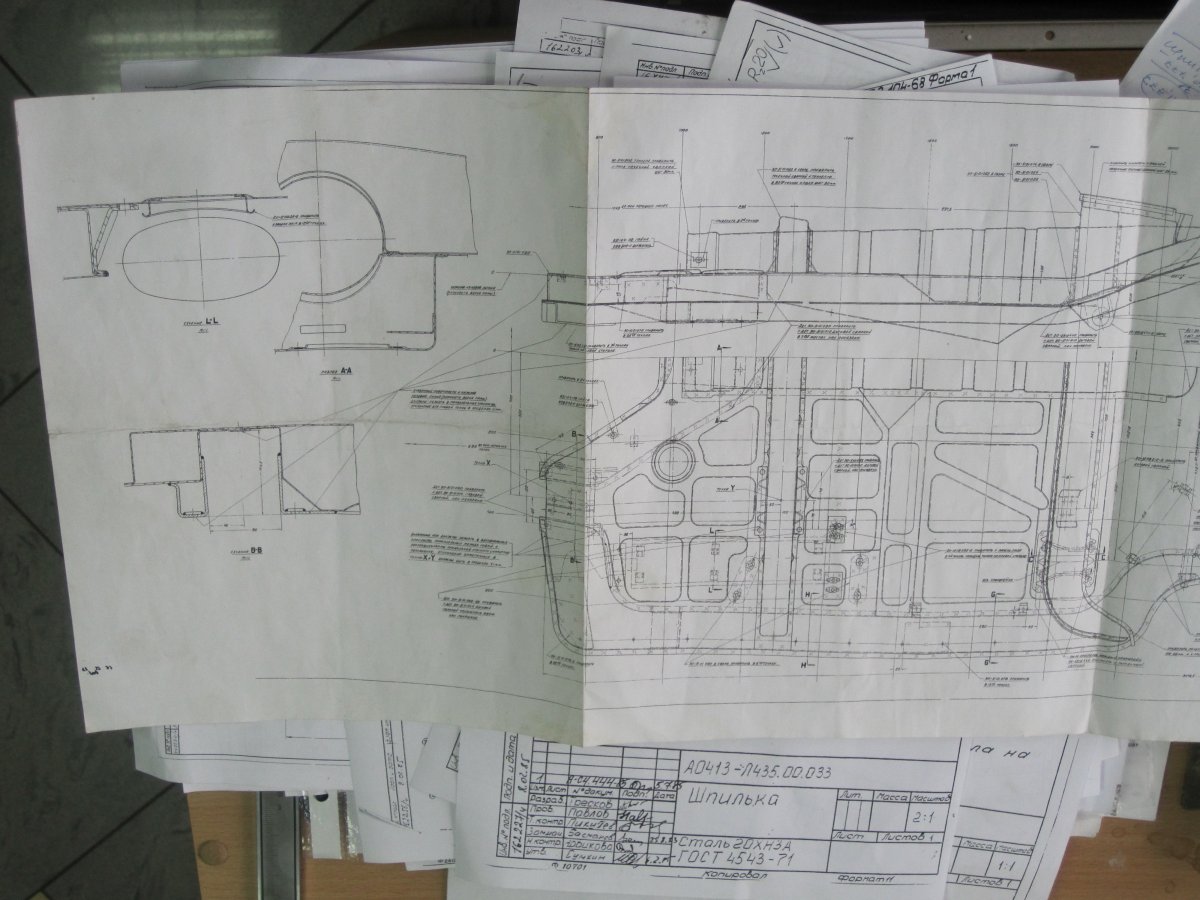

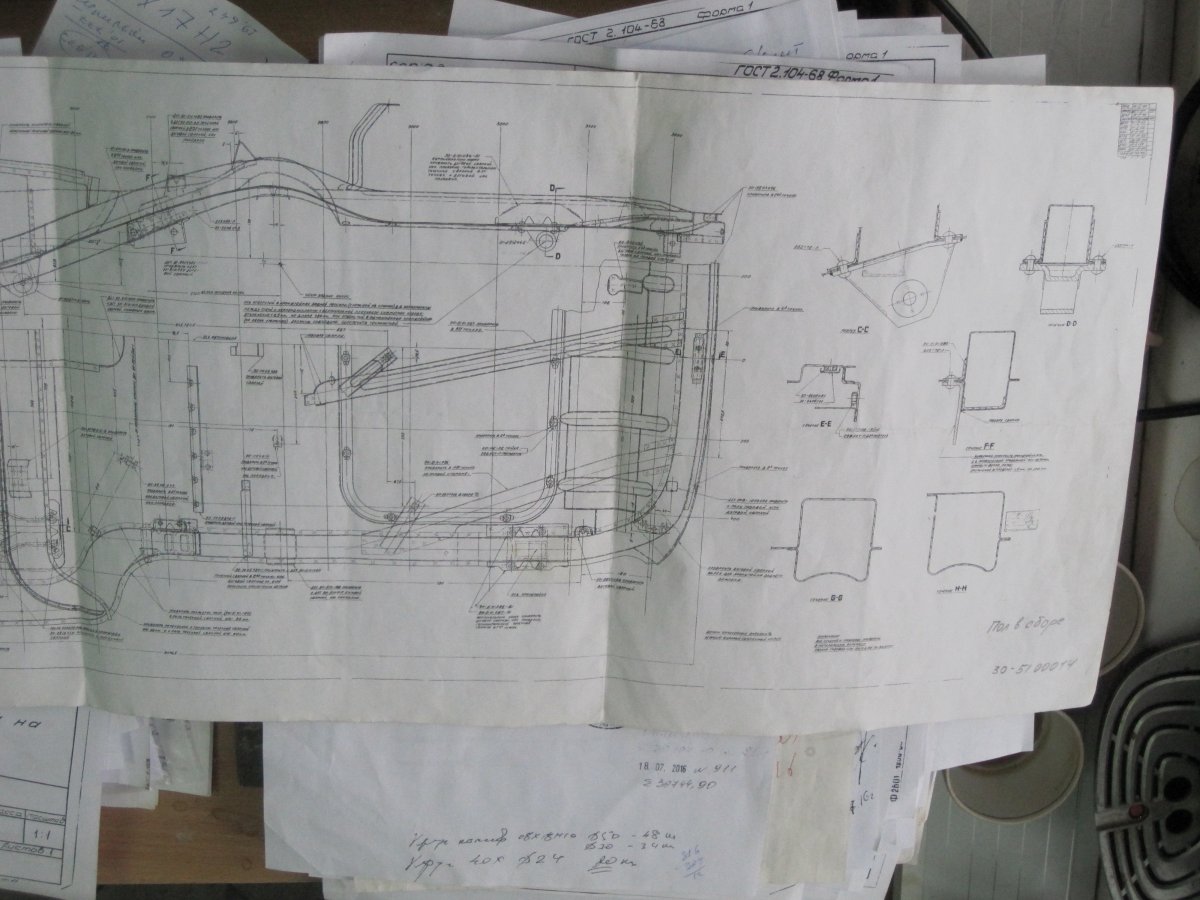

    IMG_0202.jpg IMG_0201.jpg

    БЕГИмот нравится это.
  7. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    6.469
    Сказали спасибо:
    2.937
    Адрес:
    РБ,г.Минск
    Может у кого-то есть чертежик петель???
    именно чертеж, нужны углы наклона профиля

  8. Andrey1992

    Andrey1992 Пользователь

    Регистрация:
    5 сен 2010
    Сообщения:
    3.834
    Сказали спасибо:
    579
    Адрес:
    Москва
    По многочисленным просьбам коллег:

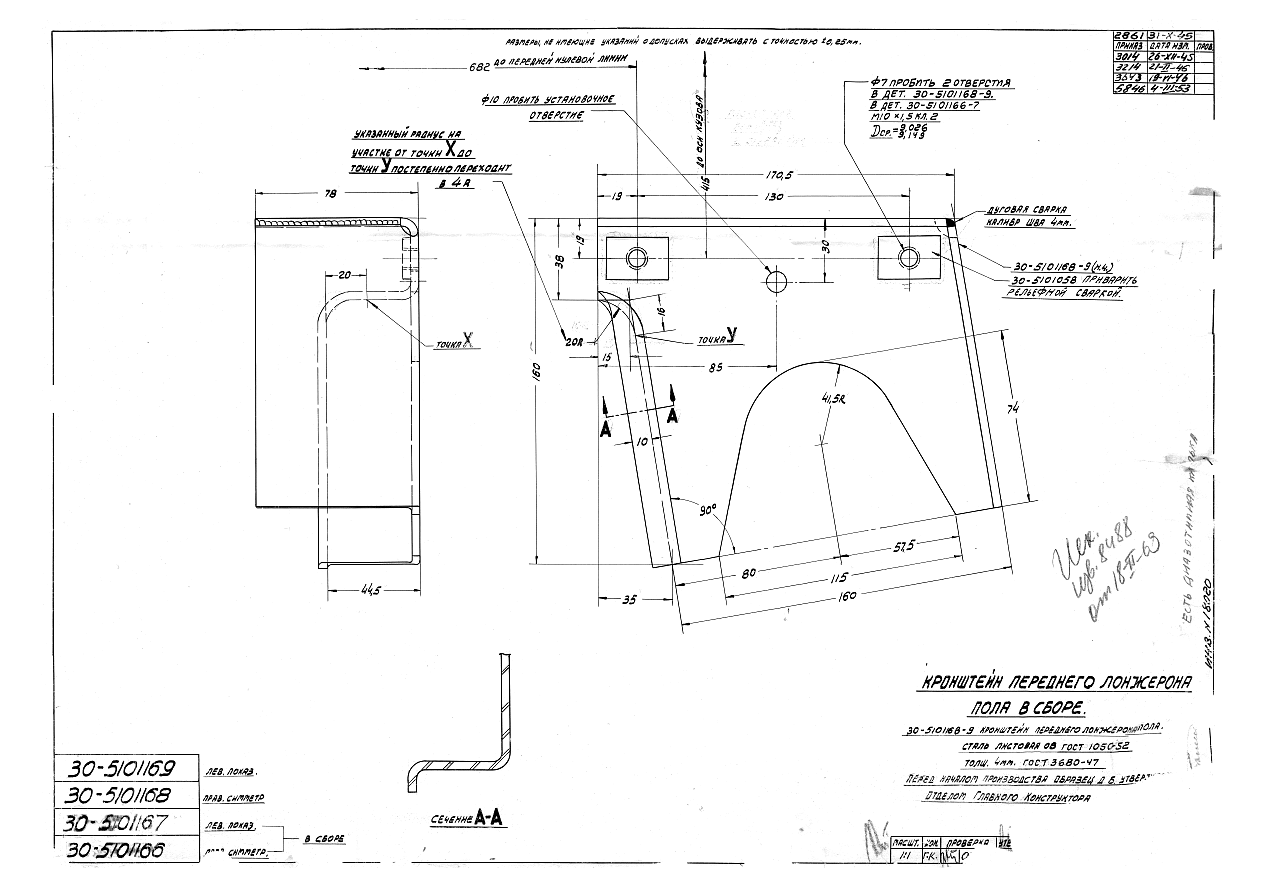

    Усилитель пола, он же "каблук" сапога.
    [​IMG]Большое спасибо Кириллу за чертеж.

    Fortuna 13, Зубр, mickas и ещё 1-му нравится это.
  9. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    6.469
    Сказали спасибо:
    2.937
    Адрес:
    РБ,г.Минск
    Коллеги!
    Прошу помочь с чертежами или размерами переднего фартуха

  10. Mexanik1980

    Mexanik1980 Пользователь

    Регистрация:
    19 мар 2012
    Сообщения:
    3.740
    Сказали спасибо:
    715
    Адрес:
    г Бронницы
    Скорей всего второй серии?

    Зубр нравится это.
  11. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    6.469
    Сказали спасибо:
    2.937
    Адрес:
    РБ,г.Минск
    ага) ...но можно и 3й ... меня больше интересуют габаритные размеры ... причем задней половины
    они вроде одинаковые
    точно можно узнать только имея чертежи 2й и 3й серии

  12. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    6.469
    Сказали спасибо:
    2.937
    Адрес:
    РБ,г.Минск

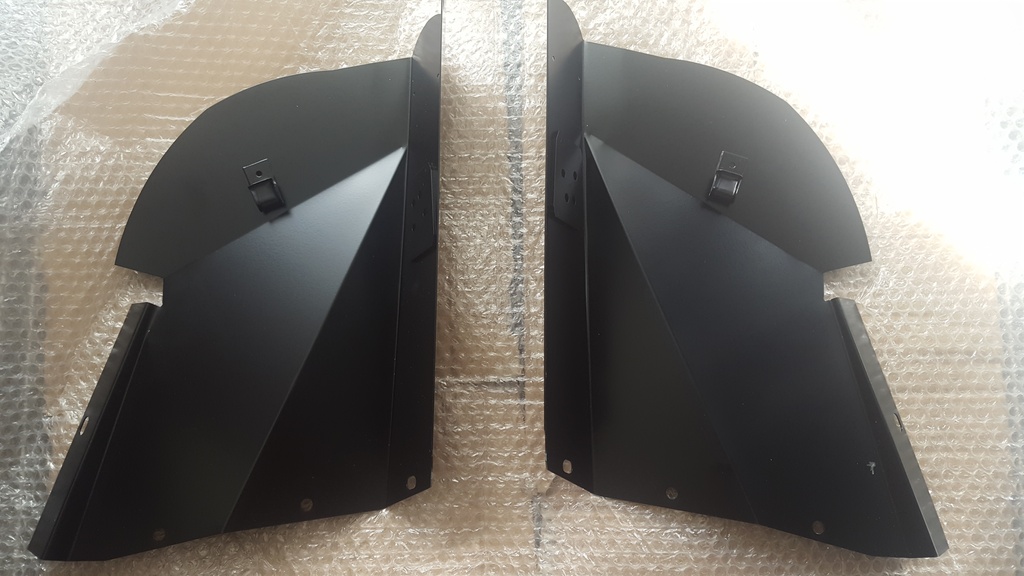

    может хоть фото хорошего фартуха есть ?

  13. EvgenB

    EvgenB Пользователь

    Регистрация:
    17 сен 2015
    Сообщения:
    789
    Сказали спасибо:
    301
    Могу выслать фото Польского, встаёт нормально к нам. В Пятницу...
    Новый СССР на машине есть, но фото там не удобно снимать(могу попросить снять специалистов что кузов красят, если надо)

    Зубр нравится это.
  14. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    6.469
    Сказали спасибо:
    2.937
    Адрес:
    РБ,г.Минск
    буду благодарен!
    польского вероятно будет достаточно )
    повторюсь, мне важна его задняя часть . Сама деталь состоит из двух, сваренных точечной сваркой )
    переднюю я вроде сделал...но думал проверить по размерам ...(

  15. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    6.469
    Сказали спасибо:
    2.937
    Адрес:
    РБ,г.Минск

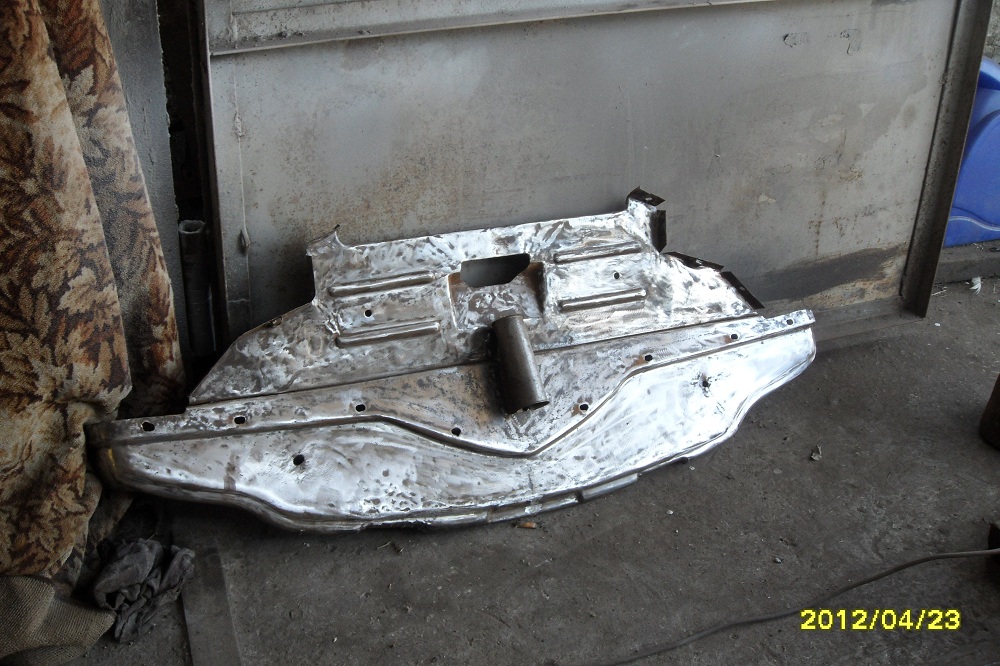

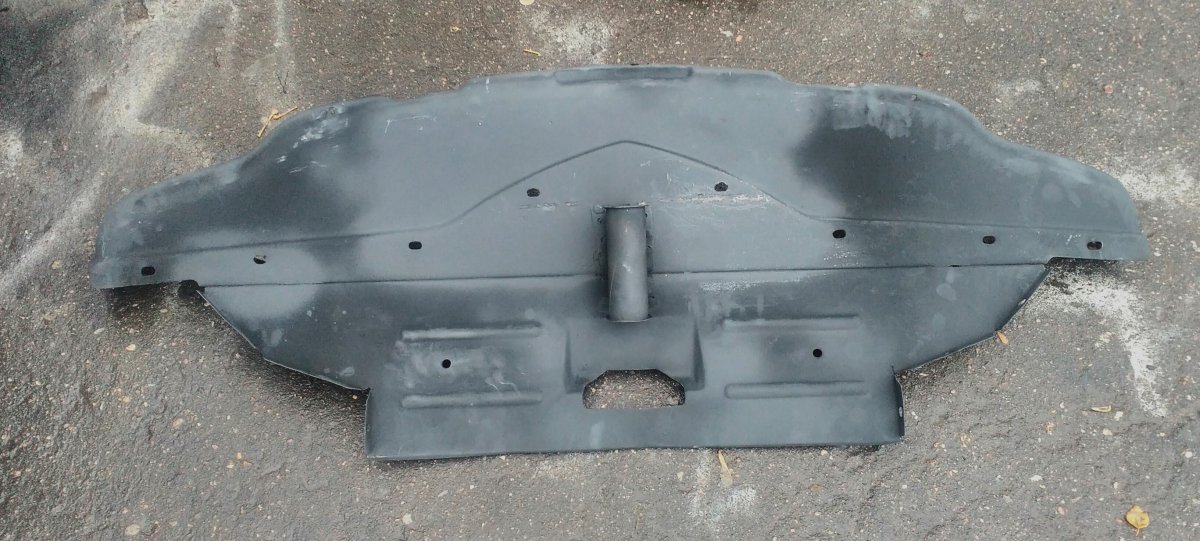

    кокой вариант правильный???
    1 цц.jpg

    2 IMG_20161007_103538.jpg

    vottaktak нравится это.
  16. pobedovod

    pobedovod Авторитет

    Регистрация:
    23 дек 2007
    Сообщения:
    4.820
    Сказали спасибо:
    4.332
    Адрес:
    Болгария
    Вариант 1.

    Зубр нравится это.
  17. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    6.469
    Сказали спасибо:
    2.937
    Адрес:
    РБ,г.Минск
    Тогда не сходиться с этими щитками(((

    Что я упускаю?

  18. SMV

    SMV Пользователь 12 лет на форуме

    Регистрация:
    5 июл 2005
    Сообщения:
    4.205
    Сказали спасибо:
    459
    Адрес:
    Россия, Воронеж
    Вариант 1 не встречал. Вариант 2 кажется обычным для победы 2й серии.

    Зубр нравится это.
  19. Зубр

    Зубр Пользователь

    Регистрация:
    6 янв 2016
    Сообщения:
    6.469
    Сказали спасибо:
    2.937
    Адрес:
    РБ,г.Минск
    вот и я на своих остатках таких ушей не нашел
    всё же ... где правда ?

  20. pobedovod

    pobedovod Авторитет

    Регистрация:
    23 дек 2007
    Сообщения:
    4.820
    Сказали спасибо:
    4.332
    Адрес:
    Болгария
    Вариант 1 был у меня в закромах,отдал несколько лет тому назад.Сейчас сам посмотрел мой военный каталог 1957г., и там похоже вариант 1 стоит.
